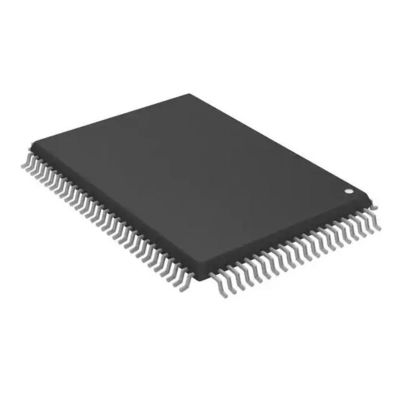

XC9572-10PQ100C IC CPLD 72MC 10NS 100QFP Комплексное программируемое логическое устройство
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | Original |
| Сертификация: | Original |
| Номер модели: | XC9572-10PQ100C |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Номер детали: | XC9572-10PQ100C | Tpd времени задержки (1) Макс: | 10 ns |
|---|---|---|---|
| Поставка напряжения тока - внутренняя: | 4.75V | 5.25V | Количество элементов логики/блоков: | 4 |
| Номер Macrocells: | 72 | Количество ворот: | 1600 |
| Номер I/O: | 72 | Рабочая температура: | 0°C | 70°C (ЖИВОТИКИ) |
| Высокий свет: | XC9572 10PQ100C,IC CPLD 72MC 10NS 100QFP,100QFP Комплексное программируемое логическое устройство |
||
Характер продукции
XC9572-10PQ100C IC CPLD 72MC 10NS 100QFP Ввод/вывод 72 0°C ~ 70°C 10 нс
IC CPLD 72MC 10NS 100QFP
XC9572 — это высокопроизводительный CPLD, обеспечивающий расширенные возможности внутрисистемного программирования и тестирования для
интеграция логики общего назначения.Он состоит из восьми функциональных блоков 36V18, обеспечивающих 1600 используемых вентилей с
задержки распространения 7,5 нс.См. рис. 2 для обзора архитектуры.
Особенности XC9572-10PQ100C
• Логическая задержка между выводами 7,5 нс на всех выводах
• fCNT до 125 МГц
• 72 макроячейки с 1600 гейтами
• До 72 пользовательских контактов ввода/вывода
• 5 В внутрисистемное программирование
- Срок службы 10 000 циклов программирования/стирания
- Программирование/стирание во всем коммерческом диапазоне напряжений и температур
• Усовершенствованная архитектура блокировки контактов
• Гибкий функциональный блок 36V18
- 90 терминов продукта управляют любой или всеми из 18 макроячеек в функциональном блоке
- Глобальные часы и часы продукта, активация выходов, сигналы установки и сброса
Технические характеристикиXC9572-10PQ100C
|
ТИП
|
ОПИСАНИЕ
|
|---|---|
|
Категория
|
Интегральные схемы (ИС)
Встроенный
CPLD (сложные программируемые логические устройства)
|
|
производитель
|
AMD
|
|
Ряд
|
XC9500
|
| Упаковка | Поднос |
|
Продукт
|
XC9572-10PQ100C
|
|
Программируемый цифровой ключ
|
Не подтверждено
|
|
Программируемый тип
|
В системном программировании (минимум 10 000 циклов программирования/стирания)
|
|
Время задержки tpd(1) Макс.
|
10 нс
|
|
Электропитание - внутреннее
|
4,75 В ~ 5,25 В
|
|
Количество логических элементов/блоков
|
4
|
|
Количество макроэлементов
|
72
|
|
Количество ворот
|
1600
|
|
Количество входов/выходов
|
72
|
|
Рабочая Температура
|
0°C ~ 70°C (ТА)
|
|
Тип крепления
|
Поверхностное крепление
|
|
Пакет/кейс
|
100-БКФП
|
|
Пакет устройств поставщика
|
100-ПКФП (20x14)
|
|
Базовый номер продукта
|
XC9572
|
Другие особенностиXC9572-10PQ100C
• Расширенная поддержка IEEE Std 1149.1 пограничного сканирования (JTAG)
• Программируемый режим снижения мощности в каждой макроячейке
• Управление скоростью нарастания на отдельных выходах
• Возможность программирования пользователем контакта заземления
• Расширенные функции защиты рисунка для защиты дизайна
• Выходы 24 мА с высоким напряжением
• Возможность ввода/вывода 3,3 В или 5 В
• Усовершенствованная технология CMOS 5V FastFLASH™
• Поддерживает параллельное программирование более чем одного XC9500 одновременно
• Доступны в корпусах 44-контактный PLCC, 84-контактный PLCC, 100-контактный PQFP и 100-контактный TQFP.
диапазон (−10 ̊
Экологические и экспортные классификацииXC9572-10PQ100C
с avck-
| АТРИБУТ | ОПИСАНИЕ |
|---|---|
| Статус RoHS | не соответствует требованиям RoHS |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
Дополнительные ресурсыXC9572-10PQ100C
| АТРИБУТ | ОПИСАНИЕ |
|---|---|
| Другие имена | 122-1174 |
| Стандартный пакет | 66 |
