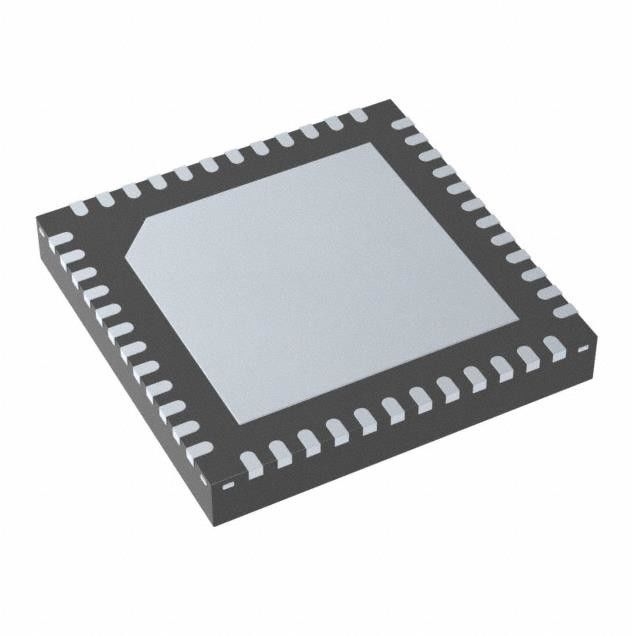

Синхронизатор часов LMK05318RGZR и уборщик IC 800MHz 2 48-VFQFN дрожания
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | Original |
| Сертификация: | Original |
| Номер модели: | LMK05318RGZR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3work |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Количество цепей: | 2 | Коэффициент - входной сигнал: Выход: | 2:8 |
|---|---|---|---|
| Рабочая температура: | -40°C | 85°C | Частота - Макс: | 800MHz |
| Напряжение тока - поставка: | 1.71V | 1.89V, 3.135V | 3.465V | Пакет/случай: | 22-VFQFN |
| Пакет прибора поставщика: | 48-VQFN (7x7) | Устанавливать тип: | Поверхностный держатель |
| Выделить: | LMK05318RGZR,Уборщик IC дрожания синхронизатора часов,800MHz LMK05318RGZR |
||
Характер продукции
Часы синхронизатора сети дрожания LMK05318RGZR Ультра-низкие с 2 частотными областями
Синхронизатор часов LMK05318RGZR и уборщик IC 800MHz 2 48-VFQFN дрожания
Особенности LMK05318RGZR
Одна петля цифров Участк-запертая (DPLL) с:
– Hitless переключение: переходный процесс участка ±50-ps
– Programmable ширина полосы частот петли с Fastlock
– Стандарт-уступчивая синхронизация и
Пережиток используя недорогое TCXO/OCXO
• 2 сетноых-аналогов Участк-запертых петли (APLLs) с
Ведущее в отрасли представление дрожания:
– дрожание 50 fs RMS на 312,5 MHz (APLL1)
– дрожание 125 fs RMS на 155,52 MHz (APLL2)
• 2 входного сигнала часов ссылки
– Основанный на Приоритет выбор входного сигнала
– Пережиток цифров на потере ссылки
• 8 выходов часов с Programmable водителями
– До 6 различных частот выхода
– AC-LVDS, AC-CML, AC-LVPECL, HCSL, и
1.8-V LVCMOS вывело наружу форматы
• EEPROM/ROM для изготовленных на заказ часов на включении питания
• Гибкие опции конфигурации
– 1 Hz (1 PPS) до 800 MHz на входе и выходе
– Входной сигнал XO/TCXO/OCXO: 10 до 100 MHz
– Режим DCO: < 0="">
Управление рулем часов (раб IEEE 1588 PTP)
– Предварительные контроль и состояние часов
– Я
интерфейс 2C или SPI
• PSNR: – dBc 83 (шум 50-mVpp на поставке 3.3-V)
• поставка 3.3-V с выходами 1.8-V, 2.5-V, или 3.3-V
• Промышленный диапазон температур: – 40°C к +85°C
Атрибуты продукта LMK05318RGZR
| Тип | Описание |
|---|---|
| Pakage | лента и вьюрок |
|
Состояние продукта
|
Активный
|
|
Тип
|
Синхронизатор часов и уборщик дрожания
|
|
PLL
|
Да с обходом
|
|
Входной сигнал
|
Часы, LVCMOS
|
|
Выход
|
CML, HCSL, LVCMOS, LVDS, LVPECL
|
|
Количество цепей
|
2
|
|
Коэффициент - входной сигнал: Выход
|
2:8
|
|
Дифференциал - входной сигнал: Выход
|
Да/да
|
|
Частота - Макс
|
800MHz
|
|
Рассекатель/множитель
|
Да/да
|
|
Напряжение тока - поставка
|
1.71V | 1.89V, 3.135V | 3.465V
|
|
Рабочая температура
|
-40°C | 85°C
|
|
Устанавливать тип
|
Поверхностный держатель
|
|
Пакет/случай
|
48-VFQFN подвергло пусковая площадка действию
|
|
Пакет прибора поставщика
|
48-VQFN (7x7)
|
|
Низкопробный номер продукта
|
LMK05318
|
| АТРИБУТ | ОПИСАНИЕ |
|---|---|
| Состояние RoHS | ROHS3 уступчивое |
| Уровень чувствительности влаги (MSL) | 3 (168 часов) |
| Состояние ДОСТИГАЕМОСТИ | ДОСТИГНИТЕ без изменений |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Описание LMK05318RGZR
LMK05318 высокопроизводительный прибор часов синхронизатора сети который обеспечивает чистку дрожания, поколение часов, предварительный контроль часов, и главное hitless переключая представление для того чтобы соотвествовать строгие приурочивая инфраструктуры связей и промышленных применений. Ultralow сброс дрожания и шума поставки наивысшей мощности (PSNR) прибора может уменьшить вероятности битовых ошибок (BER) в высокоскоростных серийных связях.
