Управление ICs LM5180NGUR силы IC регулятора Flyback диода SMD ТВ
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | LM5180NGUR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Состояние продукта: | Активный | Функция: | Повысительный/понижение |
|---|---|---|---|
| Выходная конфигурация: | Положительный и отрицательный | Топология: | flyback |
| Тип выхода: | регулируемый | Количество выходов: | 1 |
| Напряжение тока - входной сигнал (минута): | 4.5V | Напряжение тока - входной сигнал (Макс): | 65V |
| Высокий свет: | Регулятор IC Flyback SMD,Регулятор IC Flyback диода ТВ,LM5180NGUR |
||
Характер продукции
296-Lm5180ngurtr-Nd управления силы Smd Ic диода ТВ LM5180NGUR
Регулятор переключения выход 1.21V 1 8-WDFN IC Flyback положительный и отрицательный регулируемый подверг пусковая площадка действию
Спецификации LM5180NGUR
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемаы (ICs) |
| Управление силы (PMIC) | |
| Регуляторы напряжения тока - регуляторы переключения DC DC | |
| Mfr | Texas Instruments |
| Серия | - |
| Пакет | Лента & вьюрок (TR) |
| Раскроенная лента (CT) | |
| Digi-Reel® | |
| Состояние продукта | Активный |
| Функция | Повысительный/понижение |
| Выходная конфигурация | Положительный и отрицательный |
| Топология | Flyback |
| Тип выхода | Регулируемый |
| Количество выходов | 1 |
| Напряжение тока - входной сигнал (минута) | 4.5V |
| Напряжение тока - входной сигнал (Макс) | 65V |
| Напряжение тока - выход (минута/зафиксированный) | 1.21V |
| Напряжение тока - выход (Макс) | 42V |
| Текущий объем производства | - |
| Частота - переключение | 10kHz | 350kHz |
| Одновременный выпрямитель тока | Никакой |
| Рабочая температура | -40°C | 150°C (TJ) |
| Устанавливать тип | Поверхностный держатель, Wettable фланк |

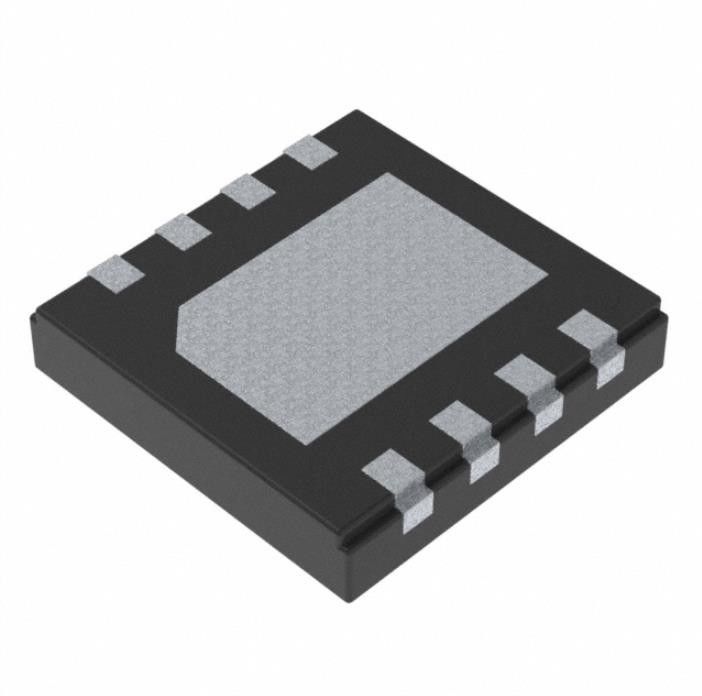

| Пакет/случай | 8-WDFN подвергло пусковая площадка действию |
| Пакет прибора поставщика | 8-WSON (4x4) |
| Низкопробный номер продукта | LM5180 |
ОСОБЕННОСТИ LM5180NGUR
• Конструированный для надежных и изрезанных применений
– Широкий ряд ввода напряжения 4,5 v к 65 v с деятельностью вниз до 3,5 v после запуска
– Крепкое решение с только одним компонентом пересекая барьер изоляции
– точность 1,5% суммарного производства регулированная
– Опционная компенсация влияния температуры VOUT
– начало госпожи 6 внутреннее или programmable мягкое
– Входной сигнал UVLO и термальное предохранение от выключения
– предохранение от недостатка перегрузок по току Икота-режима
– – 40°C к диапазону температур соединения +150°C
• Интеграция уменьшает размер и цену решения
– Интегрировал 100-V, MOSFET силы 0.4-Ω
– Отсутствие замотки opto-муфты или трансформатора вспомогательной требуемой для регулировки VOUT
– Внутренняя компенсация петли
• Деятельность flyback PSR высокой эффективности
– Квази-резонирующий поворот- MOSFET в BCM
– Течение низкого входного сигнала спокойное
– Внешний косой вариант для улучшенной эффективности
– Вставки одно- и мульти-выхода
• Ультра-низкие проведенные и излученные подписи EMI
– Мягкое переключение избегает спасения диода обратного
– Оптимизированный для требований к EMI CISPR 32
• Создайте изготовленный на заказ дизайн регулятора используя дизайнера силы WEBENCH®
Применения LM5180NGUR
• Изолированные передатчики поля и приводы поля
• рельсы Мульти-выхода для модулей ввода аналога
• Приводы мотора: IGBT и поставки привода ворот SiC
• Строя системы HVAC автоматизации
• Изолированные поставки смещения
Классификации экологических & экспорта LM5180NGUR
| АТРИБУТ | ОПИСАНИЕ |
| Состояние RoHS | ROHS3 уступчивое |
| Уровень чувствительности влаги (MSL) | 2 (1 год) |
| Состояние ДОСТИГАЕМОСТИ | ДОСТИГНИТЕ без изменений |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
