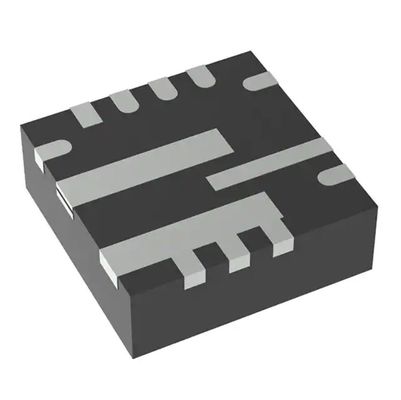

500kHz 6A Dip IC ИС управления питанием для разъемов TPS56637RPAR
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TPS56637RPAR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Текущий объем производства: | 6A | Частота - переключение: | 500kHz |
|---|---|---|---|
| Одновременный выпрямитель тока: | Да | Рабочая температура: | -40°C | 150°C (TJ) |
| Устанавливать тип: | Поверхностный держатель | Пакет/случай: | 10-PowerVFQFN |
| Пакет прибора поставщика: | 10-VQFN-HR (3x3) | Низкопробный номер продукта: | TPS56637 |
| Высокий свет: | Гнездо Dip IC 500 кГц 6A,ИС управления питанием 500 кГц,TPS56637RPAR |
||
Характер продукции
TPS56637RPAR Dip Ic Sockets Ic Управление питанием 296-Tps56637rpardkr-Nd
Понижающий импульсный регулятор IC, положительный, регулируемый, 0,6 В, 1 выход, 6 А, 10-PowerVFQFN
Технические характеристики TPS56637RPAR
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Управление питанием (PMIC) | |
| Регуляторы напряжения - DC Импульсные регуляторы постоянного тока | |
| производитель | Инструменты Техаса |
| Ряд | - |
| Упаковка | Лента и катушка (TR) |
| Разрезать ленту (CT) | |
| Digi-Reel® | |
| Статус продукта | Активный |
| Функция | Шаг вниз |
| Выходная конфигурация | Положительный |
| Топология | Бак |
| Тип выхода | Регулируемый |
| Количество выходов | 1 |
| Напряжение - вход (мин.) | 4,5 В |
| Напряжение - вход (макс.) | 28В |
| Напряжение - выход (мин./фикс.) | 0,6 В |
| Напряжение - выход (макс.) | 13В |
| Ток - Выход | 6А |
| Частота - переключение | 500 кГц |
| Синхронный выпрямитель | Да |
| Рабочая Температура | -40°C ~ 150°C (ТДж) |
| Тип крепления | Поверхностное крепление |
| Пакет/кейс | 10-PowerVFQFN |
| Пакет устройств поставщика | 10-ВКФН-ВР (3х3) |
| Базовый номер продукта | ТПС56637 |
ОсобенностиTPS56637RPAR
• Диапазон входного напряжения от 4,5 В до 28 В
• Диапазон выходного напряжения от 0,6 В до 13 В
• Максимальный непрерывный выходной ток 6 А
• Встроенные МОП-транзисторы с сопротивлением 26 мОм и 12 мОм
• 0,6 В ±1% опорного напряжения
• Режим управления D-CAP3™ для быстрых переходных процессов.ответ
• Eco-mode™ и FCCM (принудительная непрерывнаярежим проводимости) выбирается для легкой нагрузкиработа через вывод MODE
• Внутренний плавный пуск за 2 мс
• Встроенная функция разрядки на выходе
• Частота коммутации 500 кГц
• Индикатор Power Good для контроля выходного напряжения
• Цикл за циклом превышения ограничения тока
• Защита без защелки для УФ, ОВ, ОТ иУВЛО
• Рабочий спай от –40°C до +150°Cтемпература
• Маленький 10-контактный разъем HotRod™ QFN 3,0 мм × 3,0 ммУпаковка
• Доступно в WEBENCH® Power Designer длясоздавать индивидуальные дизайны
ПриложенияизTPS56637RPAR
• Корпоративные системы: многофункциональные принтеры,хранилище
• Персональная электроника: телевизоры, колонки, приставкакоробка,портативная электроника
• Промышленное применение: электронная точкараспродажа,заводская автоматизация и управление, моторные приводы
• Общего назначения для силовой шины 12 В, 19 В, 24 Впоставлять
Экологические и экспортные классификацииTPS56637RPAR
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 2 (1 год) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
