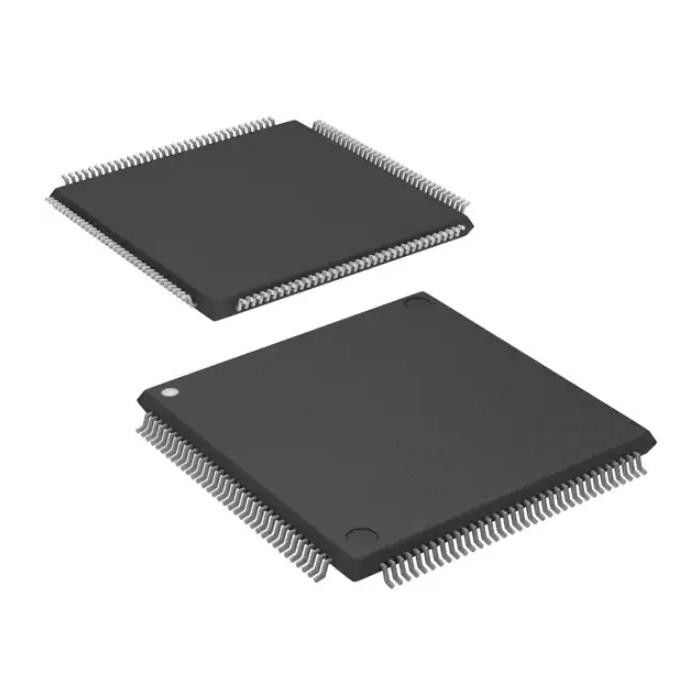

• LCMXO2-7000HC-4TG144C 144TQFP FPGA IC 114 Интегральные схемы ввода/вывода
LCMXO2-7000HC-4TG144C 144TQFP FPGA IC 114 Интегральные схемы ввода/вывода

LCMXO2-7000HC-4TG144C 144TQFP FPGA IC 114 Интегральные схемы ввода/вывода

Подробная информация о продукте:

Место происхождения: первоначальный
Фирменное наименование: original
Сертификация: original
Номер модели: LCMXO2-7000HC-4TG144C

Оплата и доставка Условия:

Количество мин заказа: 1
Цена: negotiation
Упаковывая детали: Коробка коробки
Время доставки: дни 1-3working
Условия оплаты: T/T, L/C
Поставка способности: 100 000
Лучшая цена контакт

Подробная информация

Пакет: Поднос Состояние продукта: Активный
Digi-ключ Programmable: Не подтверженный Количество лабораторий/CLBs: 858
Количество элементов логики/клеток: 6864 Полные биты RAM: 245760
Номер I/O: 114 Напряжение тока - поставка: 2.375V | 3.465V
Высокий свет:

鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆

,

144TQFP FPGA IC

,

144TQFP FPGA Integrated Circuits

Характер продукции

LCMXO2-7000HC-4TG144C Реле общего назначения Ic Fpga 114 I/O 144tqfp


MachXO2 Программируемая пользователем вентильная матрица (FPGA) IC 114 245760 6864 144-LQFP



Технические характеристикиLCMXO2-7000HC-4TG144C



ТИП ОПИСАНИЕ
Категория Интегральные схемы (ИС)
Встроенный
FPGA (программируемая пользователем вентильная матрица)
производитель Решетчатая полупроводниковая корпорация
Ряд MachXO2
Упаковка Поднос
Статус продукта Активный
Программируемый цифровой ключ Не подтверждено
Количество LAB/CLB 858
Количество логических элементов/ячеек 6864
Всего бит ОЗУ 245760
Количество входов/выходов 114
Напряжение - питание 2,375 В ~ 3,465 В
Тип крепления Поверхностное крепление
Рабочая Температура 0°C ~ 85°C (ТДж)
Пакет/кейс 144-ЛКФП
Пакет устройств поставщика 144-ТКФП (20x20)
Базовый номер продукта LCMXO2-7000



ОсобенностиLCMXO2-7000HC-4TG144C



Гибкая логическая архитектура

• Шесть устройств с от 256 до 6864 LUT4 и от 18 до 334 входов/выходов

Устройства со сверхнизким энергопотреблением

• Усовершенствованный техпроцесс 65 нм с низким энергопотреблением

• Мощность в режиме ожидания всего 22 мкВт

• Программируемые дифференциальные входы/выходы с малым размахом

• Режим ожидания и другие параметры энергосбережения

Встроенная и распределенная память

• Встроенная блочная память sysMEM™ до 240 кбит/с

• До 54 кбит распределенной оперативной памяти

• Выделенная логика управления FIFO

Встроенная пользовательская флэш-память

• До 256 кбит пользовательской флэш-памяти

• 100 000 циклов записи

• Доступен через интерфейсы WISHBONE, SPI, I2C и JTAG.

• Может использоваться в качестве программного ПЗУ процессора или флэш-памяти.

Синхронный ввод/вывод предварительно спроектированного источника

• Регистры DDR в ячейках ввода/вывода

• Специальная логика передачи

• Передача 7:1 для ввода/вывода дисплея

• Стандартная память DDR, DDRX2, DDRX4

• Выделенная память DDR/DDR2/LPDDR с поддержкой DQS

Высокопроизводительный гибкий буфер ввода-вывода

• Программируемый буфер sysIO™ поддерживает широкий спектр интерфейсов:

- LVCMOS 3,3/2,5/1,8/1,5/1,2

- ЛВТТЛ

- PCI

– LVDS, Шина-LVDS, MLVDS, RSDS, LVPECL

- СТЛ 25/18

– ВСТЛ 18

– Входы триггера Шмитта, гистерезис до 0,5 В

• Ввод/вывод поддерживает горячее подключение

• Встроенная дифференциальная терминация

• Программируемый режим подтягивания или опускания

Гибкая встроенная синхронизация

• Восемь основных часов

• До двух тактовых импульсов для высокоскоростных интерфейсов ввода-вывода (только верхняя и нижняя стороны)

• До двух аналоговых PLL на устройство с дробным синтезом частоты n

– Широкий диапазон входных частот (от 7 МГц до 400 МГц)

Энергонезависимая, бесконечно реконфигурируемая

• Мгновенное включение — включается за микросекунды.

• Одночиповое безопасное решение

• Программируется через JTAG, SPI или I2C

• Поддерживает фоновое программирование энергонезависимой памяти

• Дополнительная двойная загрузка с внешней памятью SPI

Реконфигурация TransFR™

• Обновление логики в полевых условиях во время работы системы

Расширенная поддержка системного уровня

• Встроенные усиленные функции: SPI, I2C, таймер/счетчик

• Встроенный генератор с точностью 5,5 %

• Уникальный TraceID для отслеживания системы

• Режим одноразового программирования (OTP)

• Один блок питания с расширенным рабочим диапазоном

• Граничное сканирование стандарта IEEE 1149.1

• IEEE 1532-совместимое внутрисистемное программирование

Широкий спектр вариантов упаковки

• TQFP, WLCSP, ucBGA, csBGA, caBGA, ftBGA,варианты корпуса fpBGA, QFN

• Варианты компактных пакетов

– размером от 2,5 мм х 2,5 мм

• Поддерживается миграция плотности

• Усовершенствованная упаковка без содержания галогенов



Обзор архитектурыизLCMXO2-7000HC-4TG144C

Архитектура семейства MachXO2 содержит массив логических блоков, окруженных программируемым вводом-выводом (PIO).Устройства с большей логической плотностью в этом семействе имеют sysCLOCK™ PLL и блоки sysMEM Embedded Block RAM (EBR).На рис. 2-1 и рис. 2-2 показаны блок-схемы различных членов семейства.


Экологические и экспортные классификацииLCMXO2-7000HC-4TG144C



АТРИБУТ ОПИСАНИЕ
Статус RoHS Соответствует ROHS3
Уровень чувствительности к влаге (MSL) 3 (168 часов)
ДОСТИЖЕНИЕ Статус REACH Не затронуто
ECCN EAR99
ХТСУС 8542.39.0001
