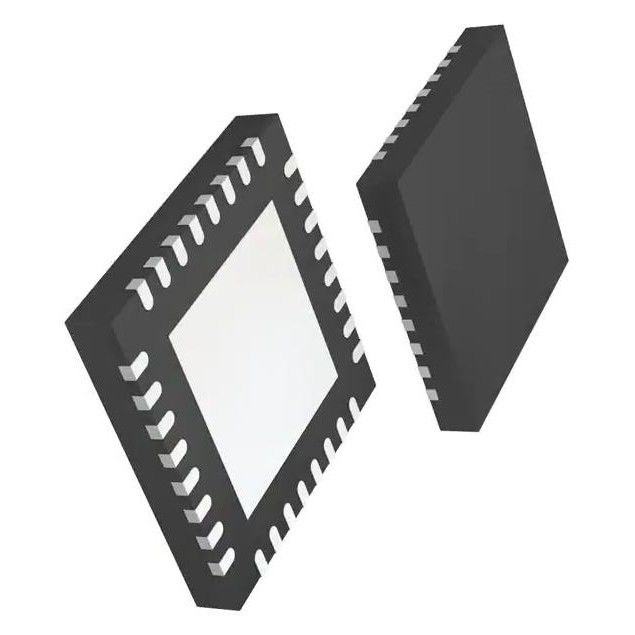

LMH1208RTVR 32-WQFN Микросхема видеодрайвера Последовательный AES10 DVB-ASI SMPTE
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | TI |
| Сертификация: | Original |
| Номер модели: | LMH1208RTVR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Номер детали: | LMH1208RTVR | Стандарты: | AES10, DVB-ASI, SMPTE |
|---|---|---|---|
| Напряжение тока - поставка: | 2.375V | 2.625V | Одиночная поставка: | 2.5-V |
| Устанавливать тип: | Поверхностный держатель | Расход энергии: | 25 mW (типичное) |
| Рабочая температура: | −40°C к 85°C | ||
| Выделить: | LMH1208RTVR,ИС видеодрайвера 32-WQFN,AES10 DVB-ASI SMPTE |
||
Характер продукции
Видеодрайвер LMH1208RTVR IC Последовательный AES10 DVB-ASI SMPTE 32-WQFN
Видеодрайвер IC Serial AES10, DVB-ASI, SMPTE 32-WQFN (5x5) Пакет
Устройство LMH1208 представляет собой драйвер кабеля 12G UHD-SDI с низким энергопотреблением и двойным выходом.Он поддерживает скорость передачи видео SMPTE до 11,88 Гбит/с, что позволяет использовать видео UHD для приложений 4K/8K.Дополнительный выравнивающий выход драйвера 100 Ом на стороне хоста можно использовать для мониторинга или распределения сигналов.
Технические характеристики LMH1208RTVR
|
ТИП
|
ОПИСАНИЕ
|
|---|---|
|
Категория
|
Интегральные схемы (ИС)
Линейный
Обработка видео
|
|
производитель
|
Инструменты Техаса
|
|
Ряд
|
-
|
| Упаковка | лента и катушка |
|
Статус продукта
|
Активный
|
|
Функция
|
Водитель
|
|
Приложения
|
Профессиональное видео
|
|
Стандарты
|
АЕС10, ДВБ-АСИ, СМПТЕ
|
|
Интерфейс управления
|
Серийный
|
|
Напряжение - питание
|
2,375 В ~ 2,625 В
|
|
Тип крепления
|
Поверхностное крепление
|
|
Пакет/кейс
|
32-WFQFN Открытая подкладка
|
|
Пакет устройств поставщика
|
32-БКФН (5х5)
|
|
Базовый номер продукта
|
ЛМХ1208
|
Особенности LMH1208RTVR
• Поддерживает ST-2082-1 (12G), ST-2081-1 (6G), ST424 (3G), ST-292 (HD) и ST-259 (SD)
• Совместимость с DVB-ASI и AES10 (MADI)
• Драйверы кабеля с двойным дифференциальным выходом
• Встроенная схема согласования 75 Ом и компенсация обратных потерь
• Компенсированный петлевой выход 100 Ом на стороне хоста
• Программируемое управление скоростью нарастания на выходах 75 Ом
• Программируемые предыскажение и выходная амплитуда на 75-омных выходах
• Программируемое подавление акцентов и выходная амплитуда на выходе 100 Ом
• Инверсия полярности на выходах 75 Ом и 100 Ом
• Автоматическое энергосбережение при отсутствии входного сигнала
– Потребляемая мощность: 25 мВт (типичная)
• Управление отключением питания через контакт ENABLE.
• Одиночный источник питания 2,5 В
– Потребляемая мощность: 200 мВт (типичная)
• Программируется через контакты, интерфейс SPI или SMBus.
• Диапазон рабочих температур от –40°C до +85°C
• 5 мм × 5 мм, 32-контактный корпус WQFN
диапазон (−10 ̊
Экологические и экспортные классификации
с avck-
| АТРИБУТ | ОПИСАНИЕ |
|---|---|
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
ПРИМЕНЕНИЕ LMH1208RTVR
• SMPTE-совместимый последовательный цифровой интерфейс
• Видео UHDTV/4K/8K/HDTV/SDTV
• IP-медиашлюз
• Цифровая обработка и монтаж видео
