20SOIC Flip Flop IC 8-битный положительный край MC74LCX374DWR2G
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | onsemi |
| Сертификация: | Original |
| Номер модели: | MC74LCX374DWR2G |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Номер детали: | MC74LCX374DWR2G | Количество битов в элемент: | 8 |
|---|---|---|---|
| Тактовая частота: | 150 MHz | Напряжение тока - поставка: | 2V | 3.6V |
| Источник поставок напряжения тока: | Одиночная поставка | Настоящий - спокойный (Iq): | µA 10 |
| Входная емкость: | -40°C | 85°C (ЖИВОТИКИ) | ||
| Высокий свет: | Темповое сальто сальто 20SOIC IC,бит IC 8 темпового сальто сальто,MC74LCX374DWR2G |
||
Характер продукции

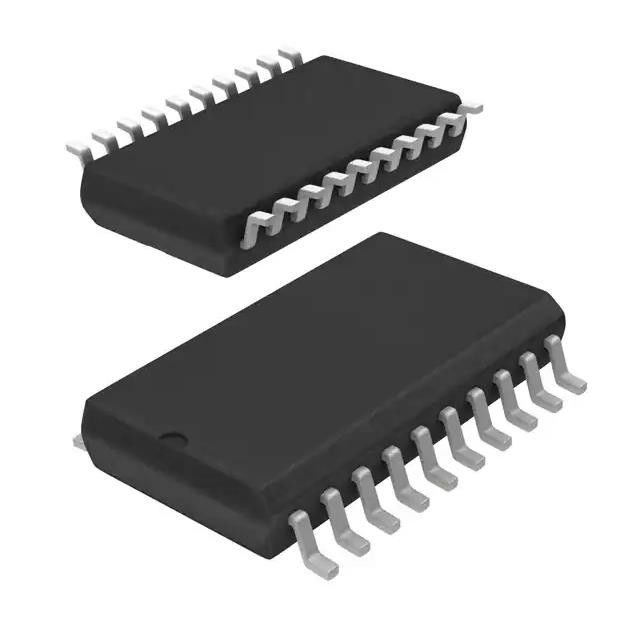

MC74LCX374DWR2G IC Flip Flop 1 Element D-Type 8 Bit Положительный фронт 20-SOIC
Триггер 1 элемент D-типа 8-битный положительный фронт 20-SOIC (0,295 дюйма, ширина 7,50 мм)
MC74LCX374 — это высокопроизводительный неинвертирующий восьмеричный D-триггер, работающий от напряжения питания от 2,3 до 3,6 В.Высокий
Импеданс TTL-совместимые входы значительно снижают токовую нагрузку на входные драйверы, а TTL-совместимые выходы предлагают улучшенные
переключение производительности шума.Спецификация VI 5,5 В позволяет безопасно управлять входами MC74LCX374 от устройств с напряжением 5 В.
ОсобенностиMC74LCX374DWR2G
• Предназначен для работы от 2,3 до 3,6 В VCC.
• Устойчивость к напряжению 5 В — возможность интерфейса с логикой ТТЛ 5 В
• Поддерживает живую вставку и извлечение
• Спецификация IOFF гарантирует высокий импеданс при VCC = 0 В
• Совместимость с LVTTL
• Совместимость с LVCMOS
• Балансный выход 24 мА, приемник и источник
• Почти нулевой статический ток питания во всех трех логических состояниях (10 А) существенно снижает требования к питанию системы
• Производительность защелки превышает 500 мА
• Характеристики электростатического разряда:
* Модель человеческого тела >2000 В
* Модель машины >200 В
• Префикс NLV для автомобильных и других приложений, требующих уникального места и требований к изменению управления;
Квалификация AEC-Q100 и поддержка PPAP
• Эти устройства не содержат свинца, галогенов и бромированных огнестойких добавок и соответствуют требованиям RoHS.
Технические характеристикиMC74LCX374DWR2G
|
производитель
|
онсеми
|
|
Ряд
|
74LCX
|
|
Статус продукта
|
Активный
|
|
Функция
|
Стандарт
|
|
Тип
|
D-тип
|
|
Тип выхода
|
Три состояния, не инвертированный
|
|
Количество элементов
|
1
|
|
Количество битов на элемент
|
8
|
|
Тактовая частота
|
150 МГц
|
|
Максимальная задержка распространения @ V, макс. CL
|
8,5 нс при 3,3 В, 50 пФ
|
|
Тип триггера
|
Положительный край
|
|
Ток - Выход Высокий, Низкий
|
24 мА, 24 мА
|
|
Напряжение - питание
|
2В ~ 3,6В
|
|
Текущий - Спокойный (Iq)
|
10 мкА
|
|
Входная емкость
|
7 пФ
|
|
Рабочая Температура
|
-40°C ~ 85°C (ТА)
|
|
Тип крепления
|
Поверхностное крепление
|
|
Пакет устройств поставщика
|
20-СОИК
|
|
Пакет/кейс
|
20-SOIC (0,295 дюйма, ширина 7,50 мм)
|
|
Базовый номер продукта
|
74LCX374
|
диапазон (−10 ̊
Экологические и экспортные классификации
с avck-
| АТРИБУТ | ОПИСАНИЕ |
|---|---|
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
