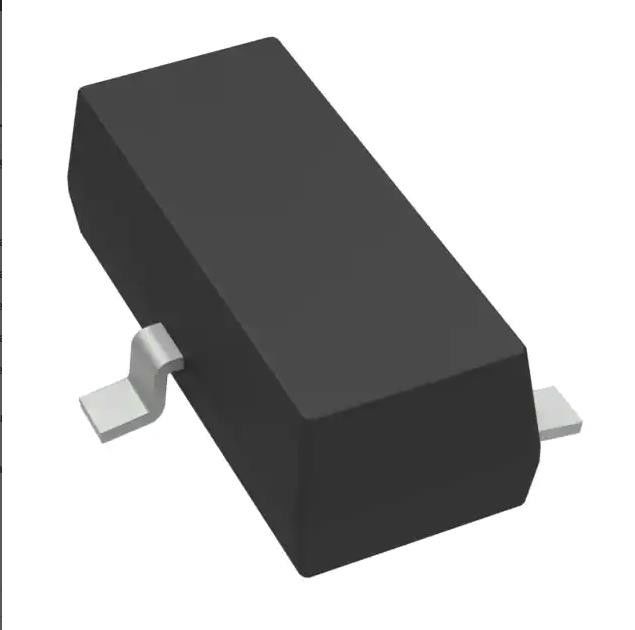

SOT23-3 ИС опорного напряжения шунта 70 мА TLVH431AIDBZR Управление питанием
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TLVH431AIDBZR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Состояние продукта: | Активный | Тип ссылки: | Шунт |
|---|---|---|---|
| Тип выхода: | регулируемый | Напряжение тока - выход (минута/зафиксированный): | 1.24V |
| Напряжение тока - выход (Макс): | 18 v | Текущий объем производства: | 70 мам |
| Допуск: | ±1%» | Настоящий - катод: | 100 мкА |
| Высокий свет: | SOT23-3 ИС опорного напряжения шунта,70 мА ИС опорного напряжения шунта,TLVH431AIDBZR |
||
Характер продукции
TLVH431AIDBZR IC VREF SHUNT ADJ 1% SOT23-3 Управление питанием 70 мА
ИС опорного напряжения шунта Регулируемый 1,24 В 18 В В ±1% 70 мА SOT-23-3
Технические характеристикиTLVH431AIDBZR
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Управление питанием (PMIC) | |
| Опорное напряжение | |
| производитель | Инструменты Техаса |
| Ряд | - |
| Упаковка | Лента и катушка (TR) |
| Разрезать ленту (CT) | |
| Статус продукта | Активный |
| Тип ссылки | Шунт |
| Тип выхода | Регулируемый |
| Напряжение - выход (мин./фикс.) | 1,24 В |
| Напряжение - выход (макс.) | 18 В |
| Ток - Выход | 70 мА |
| Толерантность | ±1% |
| Температурный коэффициент | - |
| Шум - от 0,1 Гц до 10 Гц | - |
| Шум - от 10 Гц до 10 кГц | - |
| Напряжение - Вход | - |
| Текущий - Поставка | - |
| Ток - Катод | 100 мкА |
| Рабочая Температура | -40°C ~ 85°C (ТА) |
| Тип крепления | Поверхностное крепление |
| Пакет/кейс | ТО-236-3, СК-59, СОТ-23-3 |
| Пакет устройств поставщика | СОТ-23-3 |
| Базовый номер продукта | TLVH431 |
ОсобенностиTLVH431AIDBZR
ПриложенияизTLVH431AIDBZR
• Регулируемое опорное напряжение для преобразователей данных
• Вторичное боковое регулирование в обратноходовых импульсных источниках питания.
• Замена стабилитрона с низким током утечки
• Контроль напряжения на силовых шинах
• Компаратор со встроенным эталоном
Экологические и экспортные классификацииonsизTLVH431AIDBZR
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченно) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
1 Функции
1• Фиксированные выходные напряжения 2,048 В, 2,5 В, 3 В,
4,096 В, 5 В, 8,192 В и 10 В
• Жесткие допуски на выход и низкая температура
Коэффициент
– Макс. 0,1%, 100 частей на миллион/°C – класс A
– Макс. 0,2%, 100 частей на миллион/°C – класс B
– Макс. 0,5%, 100 частей на миллион/°C – класс C
– Макс. 1,0%, 150 частей на миллион/°C – класс D
• Низкий выходной шум: 35 мюВсреднеквадратичное значение Тип
• Широкий диапазон рабочего тока: 45 мюТип до 15
мА
• Стабильный со всеми емкостными нагрузками;Нет вывода
Требуется конденсатор
• Доступен в расширенном диапазоне температур: –40°C
до 125°С
