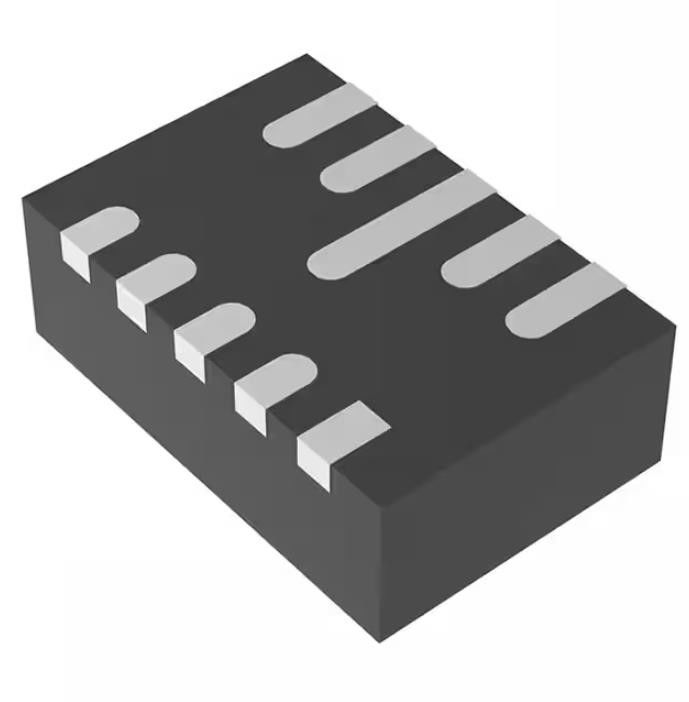

позитв IC TPS63802DLAT регулятора поддержки самца оленя 2.1MHz 2A регулируемый
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TPS63802DLAT |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Количество выходов: | 1 | Напряжение тока - входной сигнал (минута): | 1.3V |
|---|---|---|---|
| Напряжение тока - входной сигнал (Макс): | 5.5V | Напряжение тока - выход (минута/зафиксированный): | 1.8V |
| Напряжение тока - выход (Макс): | 5,2 В | Текущий объем производства: | 2A |
| Частота - переключение: | 2.1MHz | Одновременный выпрямитель тока: | Да |
| Высокий свет: | регулятор IC поддержки самца оленя 2A,регулятор IC поддержки самца оленя 2.1MHz,TPS63802DLAT |
||
Характер продукции
296-Tps63802dlatct-Nd управления силы Ics Ic переключателя мощности TPS63802DLAT
Выход 1.8V 1 2A 10-VFDFN IC регулятора переключения Самц оленя-поддержки положительный регулируемый
Спецификации TPS63802DLAT
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемаы (ICs) |
| Управление силы (PMIC) | |
| Регуляторы напряжения тока - регуляторы переключения DC DC | |
| Mfr | Texas Instruments |
| Серия | - |
| Пакет | Лента & вьюрок (TR) |
| Раскроенная лента (CT) | |
| Digi-Reel® | |
| Состояние продукта | Активный |
| Функция | Повысительный/понижение |
| Выходная конфигурация | Позитв |
| Топология | Самц оленя-поддержка |
| Тип выхода | Регулируемый |
| Количество выходов | 1 |
| Напряжение тока - входной сигнал (минута) | 1.3V |
| Напряжение тока - входной сигнал (Макс) | 5.5V |
| Напряжение тока - выход (минута/зафиксированный) | 1.8V |
| Напряжение тока - выход (Макс) | 5.2V |
| Текущий объем производства | 2A |
| Частота - переключение | 2.1MHz |
| Одновременный выпрямитель тока | Да |
| Рабочая температура | -40°C | 125°C (TJ) |
| Устанавливать тип | Поверхностный держатель |
| Пакет/случай | 10-VFDFN |
| Пакет прибора поставщика | 10-VSON-HR (3x2) |
| Низкопробный номер продукта | TPS63802 |
Особенности TPS63802DLAT
• Ряд ввода напряжения: 1,3 v до 5,5 v
– Ввод напряжения прибора > 1,8 v для запуска
• Ряд напряжения тока выхода: 1,8 v до 5,2 v (регулируемый)
• течение выхода 2-A на VI ≥ 2,3 v, VO = 3,3 v
• Высокая эффективность над всей нагруженной областью
– 11-µA работая спокойное течение
– Сила - спасительные режим и выбор режима для, который принудили PWM-режима
• Пиковая настоящая архитектура режима самц оленя-поддержки
– Определенные точки перехода между самцом оленя, buckboost, и поддержать режимы деятельности
– Передняя и обратная текущая операция
– Запуск в пре-пристрастные выходы
• Безопасность и крепкие особенности деятельности
– Интегрированное мягкое начало
– Overtemperature- и перенапряжени-защита
– Истинная функция выключения с разъединением нагрузки
– Передний и отсталый настоящий предел
• Небольшой размер решения 21,5 mm2
– Крошечный пакет SON/DFN (подобный QFN)
– Небольшой индуктор 0.47-µH
– Работы с минимальным конденсатором выхода 22-µF
• Создайте нестандартную конструкцию используя TPS63802 с дизайнером силы WEBENCH®
Применения TPS63802DLAT
• Пре-регулятор системы (отслеживать и телематика, портативный POS, домашняя автоматизация, сети IP камера)
• регулировка Пункт--нагрузки (связанный проволокой датчик, переходник порта/кабеля и донгл, электронный умный замок, IoT)
• Поставка резервной копии батареи (метр электричества, концентратор данных, метр силы качественный)
• Термоэлектрические модули поставки прибора (ТЕХНИЧЕСКОГО, оптически)
• Общецелевые стабилизатор и конвертер напряжения тока
Классификации экологических & экспорта TPS63802DLAT
| АТРИБУТ | ОПИСАНИЕ |
| Состояние RoHS | ROHS3 уступчивое |
| Уровень чувствительности влаги (MSL) | 1 (неограниченный) |
| Состояние ДОСТИГАЕМОСТИ | ДОСТИГНИТЕ без изменений |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
