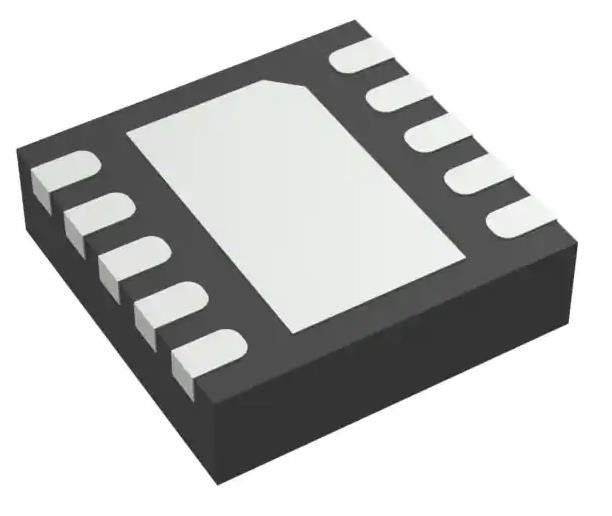

TPS74801DRCR Линейный регулятор напряжения IC положительно регулируемый 1 выход 1.5A
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TPS74801DRCR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Тип выхода: | Регулируемый | Количество регулирующих органов: | 1 |
|---|---|---|---|
| Напряжение - вход (макс.): | 5,5 v | Напряжение - выход (мин/фиксированное): | 0,8 v |
| Напряжение - выход (макс.): | 3.6 В | Выход напряжения (макс.): | 0.16V @ 1.5A |
| Ток - выход: | 1.5А | PSRR: | 50dB | 30dB (1kHz | 300kHz) |
| Высокий свет: | TPS74801DRCR Линейный регулятор напряжения IC,1 Регулятор выходной напряженности,1.5А Регулятор напряжения IC |
||
Характер продукции
SN74AVC2T45YZPR Переводчик уровня напряжения двунаправленный 1 схема 2 канал 500Mbps
Спецификации TPS74801DRCR
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Регуляторы напряжения - линейные | |
| Мфр | Техасские инструменты |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Конфигурация вывода | Положительно |
| Тип выхода | Регулируемый |
| Количество регулирующих органов | 1 |
| Напряжение - вход (макс.) | 5.5В |
| Напряжение - выход (мин/фиксированное) | 0.8В |
| Напряжение - выход (макс.) | 3.6В |
| Выход напряжения (макс.) | 0.16В @ 1,5А |
| Ток - выход | 1.5А |
| PSRR | 50 дБ ~ 30 дБ (1 кГц ~ 300 кГц) |
| Особенности управления | Позвольте, мощность хорошая, мягкий старт |
| Особенности защиты | Слишком высокий ток, слишком высокая температура, короткое замыкание, отключение напряжения (UVLO) |
| Операционная температура | -40°C ~ 125°C |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 10-VFDFN подсветка |
| Пакет изделий поставщика | 10-VSON (3x3) |
| Номер базовой продукции | TPS74801 |
ОсобенностиTPS74801DRCR
• диапазон VOUT: от 0,8 до 3,6 В
• Сверхнизкий диапазон VIN: от 0,8 до 5,5 В
• диапазон VBIAS от 2,7 В до 5,5 В
• Низкий отказ: 60 мВ типично при 1,5 А, VBIAS = 5 В
• Выход мощности (PG) позволяет отслеживать поставки или обеспечивает сигнал последовательности для других поставок
• 2% точности по линии, нагрузке и температуре
• Программируемый мягкий запуск обеспечивает линейный запуск напряжения
• VBIAS позволяет работать с низким VIN с хорошим временным ответом
• Стабильный при любом выходном конденсаторе ≥ 2,2 мкФ
• Доступен в небольших упаковках VSON-10 3 × 3 × 1 мм и VQFN-20 5 × 5 мм
