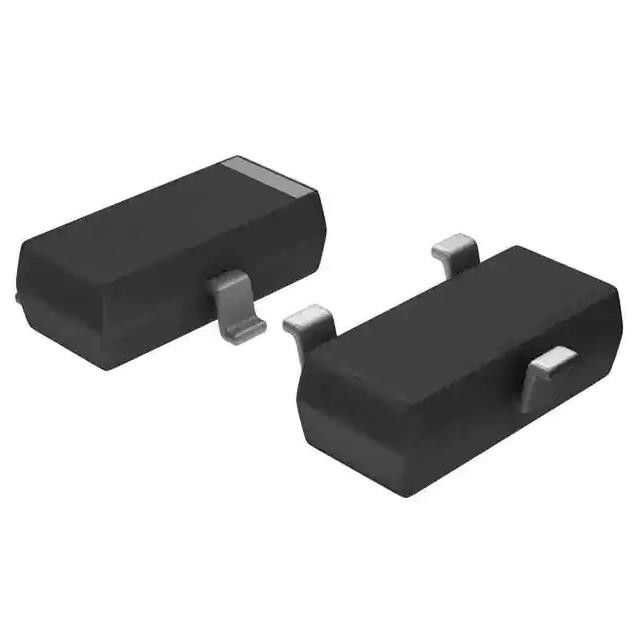

Транзисторная микросхема BSS138 50 В, 220 мА, 350 мВт, ИС для поверхностного монтажа SOT-23, 150°C
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | Original |
| Сертификация: | Original |
| Номер модели: | BSS138 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Стеките к напряжению тока источника (Vdss): | 50 v | Настоящий - непрерывный сток (id) @ 25°C: | 220mA (животики) |
|---|---|---|---|
| Напряжение тока привода (максимальный Rds дальше, минимальный Rds дальше): | 4.5V, 10V | Rds на (Макс) @ id, Vgs: | 3Ohm @ 500mA, 10V |
| Диссипация силы (Макс): | 350mW (животики) | Рабочая температура: | 150°C (TJ) |
| Высокий свет: | Транзисторная микросхема BSS138,транзисторная микросхема 50 В 220 мА,микросхема поверхностного монтажа 350 мВт |
||
Характер продукции
BSS138 Транзисторная микросхема 50 В 220 мА (Ta) 350 мВт (Ta) для поверхностного монтажа SOT-23
Особенности BSS138
Усовершенствованная технология траншейного процесса
Конструкция ячеек высокой плотности для сверхнизкого сопротивления во включенном состоянии
Атрибуты продуктаиз BSS138
|
Продукт
|
BSS138
|
|
Тип полевого транзистора
|
N-канал
|
|
Технологии
|
МОП-транзистор (оксид металла)
|
|
Напряжение сток-исток (Vdss)
|
50 В
|
|
Ток — непрерывный слив (Id) при 25°C
|
220 мА (Та)
|
|
Напряжение привода (макс. Rds вкл., Min Rds вкл.)
|
4,5 В, 10 В
|
|
Rds On (Max) @ Id, Vgs
|
3 Ом при 500 мА, 10 В
|
|
Vgs(th) (макс.) @ Id
|
1,6 В при 250 мкА
|
|
VGS (макс.)
|
±20В
|
|
Входная емкость (Ciss) (макс.) при Vds
|
27 пФ при 25 В
|
|
Полевой транзистор
|
-
|
|
Рассеиваемая мощность (макс.)
|
350 мВт (Та)
|
|
Рабочая Температура
|
150°С (ТДж)
|
|
Тип крепления
|
Поверхностное крепление
|
|
Пакет устройств поставщика
|
СОТ-23
|
|
Пакет/кейс
|
ТО-236-3, СК-59, СОТ-23-3
|
ПрименениеBSS138
⚫ Переключатель нагрузки для портативных устройств
⚫ Преобразователь постоянного тока в постоянный
⚫ Прямой интерфейс логического уровня: TTL/CMOS
Экологическая и экспортная классификации BSS138
| АТРИБУТ | ОПИСАНИЕ |
|---|---|
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченно) |
| ECCN | EAR99 |
| ХТСУС | 8541.21.0095 |
