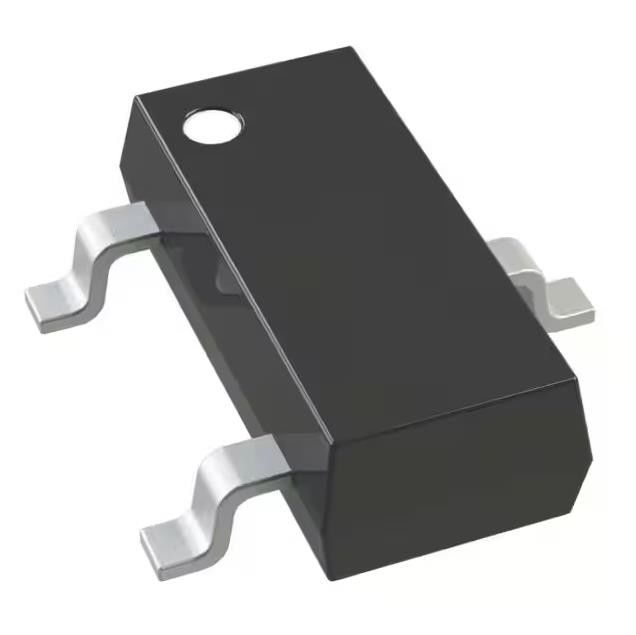

Мосфет ИК СОТ-23-3 канала интегральной схемы 50В 200мА н транзистора БСС138-7-Ф
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | Original |
| Сертификация: | Original |
| Номер модели: | BSS138-7-F |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Стеките к напряжению тока источника (Vdss): | 50 v | Настоящий - непрерывный сток (id) @ 25°C: | 220mA (животики) |
|---|---|---|---|
| Напряжение тока привода (максимальный Rds дальше, минимальный Rds дальше): | 10V | Rds на (Макс) @ id, Vgs: | 3.5Ohm @ 220mA, 10V |
| Id Vgs (th) (Макс) @: | 1.5V @ 250µA | Рабочая температура: | -55°C | 150°C (TJ) |
| Высокий свет: | BSS138-7-F N-канальный Mosfet IC,50V 200mA BSS138-7-F,SOT-23-3 Транзисторная интегральная схема |
||
Характер продукции
BSS138-7-F Транзистор IC Чип N-канал 50V 200mA 300mW поверхностный монтаж SOT-23-3
Особенности BSS138-7-F
Низкое сопротивление включению
Низкое пороговое напряжение затвора
Низкая входная емкость
Высокая скорость переключения
Низкая утечка на входе/выходе
Полностью не содержит свинца и полностью соответствует требованиям RoHS (Примечания 1 и 2)
Без галогенов и сурьмы.«Зеленое» устройство (Примечание 3)
Для автомобильных приложений, требующих особых изменений
Атрибуты продуктаизБСС138-7-Ф
|
Продукт
|
БСС138-7-Ф
|
|
Тип полевого транзистора
|
N-канал
|
|
Технологии
|
МОП-транзистор (оксид металла)
|
|
Напряжение сток-исток (Vdss)
|
50 В
|
|
Ток — непрерывный слив (Id) при 25°C
|
200 мА (Та)
|
|
Напряжение привода (макс. Rds вкл., Min Rds вкл.)
|
10В
|
|
Rds On (Max) @ Id, Vgs
|
3,5 Ом при 220 мА, 10 В
|
|
Vgs(th) (макс.) @ Id
|
1,5 В при 250 мкА
|
|
VGS (макс.)
|
±20В
|
|
Входная емкость (Ciss) (макс.) при Vds
|
50 пФ при 10 В
|
|
Полевой транзистор
|
-
|
|
Рассеиваемая мощность (макс.)
|
300 мВт (Та)
|
|
Рабочая Температура
|
-55°C ~ 150°C (ТДж)
|
|
Тип крепления
|
Поверхностное крепление
|
|
Пакет устройств поставщика
|
СОТ-23-3
|
|
Пакет/кейс
|
ТО-236-3, СК-59, СОТ-23-3
|
|
Базовый номер продукта
|
BSS138
|
Механические данные BSS138-7-F
Дело: SOT23
Материал корпуса: литой пластик.Класс воспламеняемости UL
Рейтинг 94V-0
Чувствительность к влаге: Уровень 1 в соответствии с J-STD-020
Клеммы: матовое оловянное покрытие, отожженное поверх выводной рамы из сплава 42.
(Бессвинцовое покрытие).Возможность пайки в соответствии с MIL-STD-202, метод 208
Терминальные соединения: см. схему
Вес: 0,008 грамма (приблизительно)
| номер части | Случай | Упаковка |
| БСС138-7-Ф | SOT23 (Стандартный) | 3000/лента и катушка |
| БСС138-13-Ф | SOT23 (Стандарт) | 10000/лента и катушка |
