LT1763CDE-5#TRPBF Линейный регулятор напряжения IC положительный фиксированный 1 выход 500mA
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | LT1763CDE-5#TRPBF |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Тип выхода: | Установлено | Количество регулирующих органов: | 1 |
|---|---|---|---|
| Напряжение - вход (макс.): | 20 В | Напряжение - выход (мин/фиксированное): | 5В |
| Выход напряжения (макс.): | 0,45 В при 500 мА | Ток - выход: | 500 мА |
| PSRR: | 65dB (120Hz) | Особенности управления: | Включить |
Характер продукции
LT1763CDE-5#TRPBF Линейный регулятор напряжения IC положительный фиксированный 1 выход 500mA
Спецификации LT1763CDE-5#TRPBF
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Регуляторы напряжения - линейные | |
| Мфр | Analog Devices Inc. |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Конфигурация вывода | Положительно |
| Тип выхода | Установлено |
| Количество регулирующих органов | 1 |
| Напряжение - вход (макс.) | 20 В |
| Напряжение - выход (мин/фиксированное) | 5В |
| Напряжение - выход (макс.) | - |
| Выход напряжения (макс.) | 0.45В @ 500mA |
| Ток - выход | 500 мА |
| PSRR | 65 дБ (120 Гц) |
| Особенности управления | Включить |
| Особенности защиты | Слишком сильный ток, слишком высокая температура, обратная полярность |
| Операционная температура | -40°C ~ 125°C |
| Тип установки | Поверхностный монтаж |

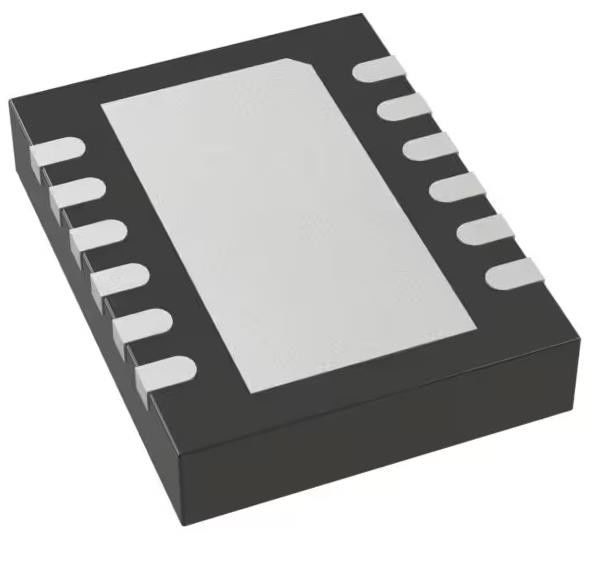

| Пакет / чемодан | 12-WFDFN Обнаруженная подставка |
| Пакет изделий поставщика | 12-DFN (4x3) |
| Номер базовой продукции | LT1763 |
Особенности LT1763CDE-5#TRPBF
* Низкий шум: 20μVRMS (10Hz до 100kHz)
* Выходной ток: 500mA
* Низкий тихий ток: 30μA
* Широкий диапазон входного напряжения: от 1,8 В до 20 В
* Низкое выходное напряжение: 300 мВ
* Очень низкий ток отключения: < 1μA
* Не требуется защитных диодов
* Фиксированное выходное напряжение: 1,5V, 1,8V, 2,5V, 3V, 3.3V, 5V
* Регулируемый выход от 1,22 В до 20 В
* Стабильный с конденсатором выхода 3,3 мкФ
* Стабильно с алюминиевыми, тантальными или керамическими конденсаторами
* Обратная защита батареи
* Нет обратного тока
* Защищен от перетока и перегрева
* Пакеты DFN с 8-лидом SO и 12-лидом (4мм × 3мм)
ОписаниеLT1763CDE-5#TRPBF
* Сотовые телефоны
* Системы, работающие на батареях
* Системы инструментации, чувствительные к шуму
Экологические и экспортные классификацииLT1763CDE-5#TRPBF
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
