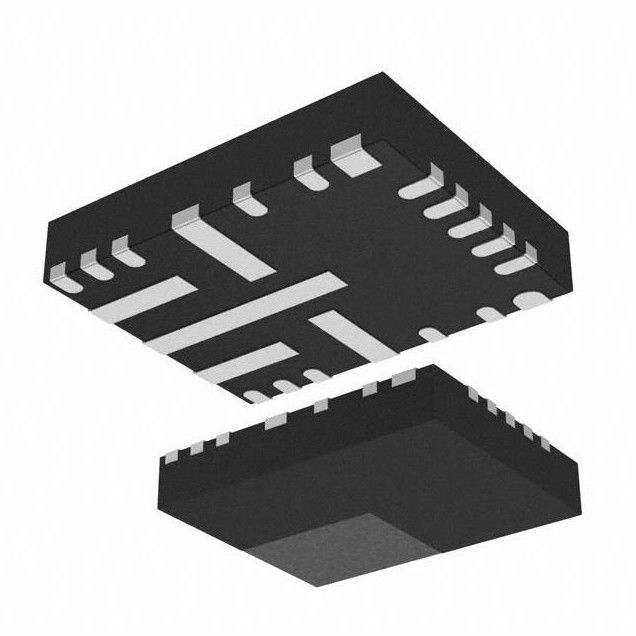

22 VFQFN LMS3655LQRNLRQ1 Импульсный регулятор IC Фиксированный 5В 1 выход 5.5A
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | Original |
| Сертификация: | Original |
| Номер модели: | LMS3655LQRNLRQ1 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Номер детали: | LMS3655LQRNLRQ1 | Топология: | Самец оленя |
|---|---|---|---|
| Тип выхода: | Зафиксированный | Количество выходов: | 1 |
| Напряжение тока - входной сигнал (минута): | 3.9V | Напряжение тока - входной сигнал (Макс): | 36V |
| Напряжение тока - выход (минута/зафиксированный): | 5V | Текущий объем производства: | 5.5A |
| Высокий свет: | LMS3655LQRNLRQ1 ИС импульсного регулятора,22 VFQFN LMS3655LQRNLRQ1,22 VFQFN ИС импульсного регулятора |
||
Характер продукции
LMS3655LQRNLRQ1 Понижающий импульсный регулятор IC, фиксированный, 5 В, 1 выход, 5,5 А, 22-VFQFN
Понижающий импульсный регулятор IC, положительный, фиксированный, 5 В, 1 выход, 5,5 А, 22-VFQFN
Синхронные понижающие стабилизаторы LMS3635-Q1 и LMS3655-Q1 оптимизированы для высокопроизводительных приложений, обеспечивая выходное напряжение 3,3 В, 5 В или регулируемый выход от 1 В до 20 В. Плавный переход между режимами ШИМ и ЧИМ, а также низкий ток покоя обеспечивает высокую эффективность и превосходные переходные характеристики при всех нагрузках.
ОсобенностиLMS3655LQRNLRQ1
Соответствие стандарту AEC-Q100 для автомобильных приложений
– Температурный класс устройства 1: от –40°C до +125°C
рабочая температура окружающей среды
– Уровень классификации устройства HBM 2
– Устройство уровня классификации CDM C6
• Пиковая эффективность 96 % при преобразовании 12 В в 5 В
• Низкий уровень электромагнитных помех и минимальный уровень звона в коммутационном узле
• 400 кГц (±10%) фиксированная частота переключения
• Диапазон температур перехода от –40°C до +150°C
• Внешняя синхронизация частоты
• Выход RESET с внутренним фильтром и выдержкой 3 мс.
таймер
• Автоматический режим легкой нагрузки для повышения эффективности
• Режим принудительной ШИМ с выбором пин-кода
• Встроенная компенсация, плавный пуск, ограничение тока,
тепловое отключение и УВЛО
• Падение 0,35 В при нагрузке 3,5 А при 25°C (типичное значение)
• IQ_VIN 18 мкА: ток покоя при 3,3 Ввых.
нагрузка (типичная)
• Выходное напряжение: 5 В, 3,3 В и ADJ (от 1 В до 20 В)
• Допустимое отклонение опорного напряжения ±1,5 %.
Технические характеристикиLMS3655LQRNLRQ1
|
производитель
|
Инструменты Техаса
|
|
Ряд
|
Автомобильная промышленность, AEC-Q100
|
| Упаковка | Лента и катушка (TR) |
|
Продукт
|
LMS3655LQRNLRQ1
|
|
Функция
|
Шаг вниз
|
|
Выходная конфигурация
|
Положительный
|
|
Топология
|
Бак
|
|
Тип выхода
|
Зафиксированный
|
|
Количество выходов
|
1
|
|
Напряжение - вход (мин.)
|
3,9 В
|
|
Напряжение - вход (макс.)
|
36В
|
|
Напряжение - выход (мин./фикс.)
|
5В
|
|
Напряжение - выход (макс.)
|
-
|
|
Ток - Выход
|
5,5 А
|
|
Частота - переключение
|
250 кГц ~ 500 кГц
|
|
Синхронный выпрямитель
|
Нет
|
|
Рабочая Температура
|
-40°C ~ 125°C (ТА)
|
|
Тип крепления
|
Поверхностный монтаж, смачиваемая поверхность
|
|
Пакет/кейс
|
22-VFQFN
|
|
Пакет устройств поставщика
|
22-ВКФН-HR (5x4)
|
|
Базовый номер продукта
|
LMS3655
|
диапазон (−10 ̊
Экологические и экспортные классификации
с avck-
| АТРИБУТ | ОПИСАНИЕ |
|---|---|
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 2 (1 год) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
ПРИМЕНЕНИЕLMS3655LQRNLRQ1
• Автомобильная USB-зарядка
• Мониторинг водителя
• ЭБУ системы кругового обзора
• Механически сканирующий лидар
• Транспортное средство к транспортному средству
