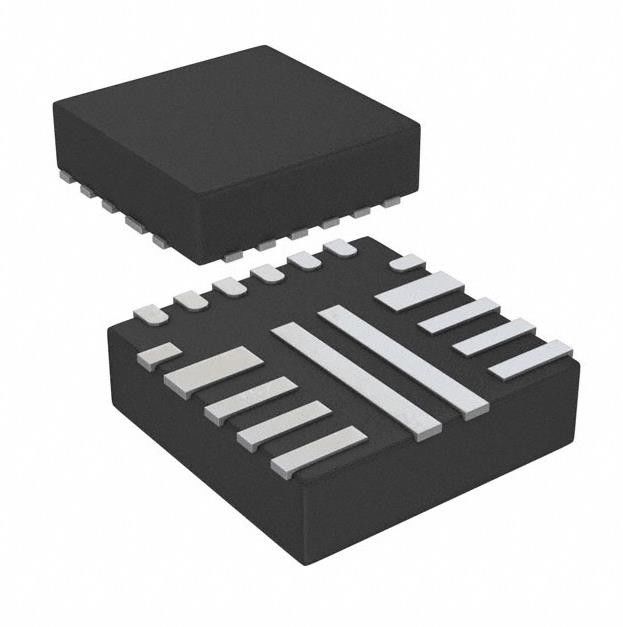

18VFQFN TPS56C215RNNR Buck Switching Regulator IC 0.6V 1 Output 12A
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TPS56C215RNNR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Количество выходов: | 1 | Напряжение тока - входной сигнал (минута): | 4.5V |
|---|---|---|---|
| Напряжение тока - входной сигнал (Макс): | 17V | Напряжение тока - выход (минута/зафиксированный): | 0.6V |
| Напряжение тока - выход (Макс): | 5.5V | Текущий объем производства: | 12A |
| Частота - переключение: | 400kHz, 800kHz, 1.2MHz | Рабочая температура: | -40°C | 125°C (TJ) |
| Высокий свет: | 18VFQFN TPS56C215RNNR,0.6V Buck Switching Regulator IC,0.6V 1 Выход 12A Регулятор IC |
||
Характер продукции
TPS56C215RNNR Buck Switching Regulator IC 0.6V 1 Output 12A 18-VFQFN
Понижающий импульсный регулятор IC, положительный, регулируемый, 0,6 В, 1 выход, 12 А, 18-VFQFN
Технические характеристики TPS56C215RNNR
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Управление питанием (PMIC) | |
| Регуляторы напряжения - DC Импульсные регуляторы постоянного тока | |
| производитель | Инструменты Техаса |
| Ряд | SWIFT™, D-CAP2™, Эко-режим™ |
| Упаковка | Лента и катушка (TR) |
| Разрезать ленту (CT) | |
| Статус продукта | Активный |
| Функция | Шаг вниз |
| Выходная конфигурация | Положительный |
| Топология | Бак |
| Тип выхода | Регулируемый |
| Количество выходов | 1 |
| Напряжение - вход (мин.) | 4,5 В |
| Напряжение - вход (макс.) | 17В |
| Напряжение - выход (мин./фикс.) | 0,6 В |
| Напряжение - выход (макс.) | 5,5 В |
| Ток - Выход | 12А |
| Частота - переключение | 400 кГц, 800 кГц, 1,2 МГц |
| Синхронный выпрямитель | Да |
| Рабочая Температура | -40°C ~ 125°C (ТДж) |
| Тип крепления | Поверхностное крепление |
| Пакет/кейс | 18-VFQFN |
| Пакет устройств поставщика | 18-ВКФН-HR (3,5x3,5) |
| Базовый номер продукта | ТПС56К215 |
ФункцииизТПС56С215РННР
• Встроенные МОП-транзисторы с сопротивлением 13,5 мОм и 4,5 мОм
• Поддерживает 12-А непрерывный IOUT
• Пуск 4,5 В без внешнего смещения 5,0 В
• опорное напряжение 0,6 В ±-1 % во всем диапазоне температур
• Диапазон выходного напряжения от 0,6 В до 5,5 В.
• Поддерживает керамические выходные конденсаторы
• Режим управления D-CAP3™ для быстрой переходной характеристики
• Выбираемый режим принудительной непрерывной проводимости
(FCCM) для малых пульсаций выходного напряжения или автопропуска Экономичный режим для высокой эффективности при малой нагрузке
• Выбираемая FSW 400 кГц, 800 кГц и 1,2 МГц
• Монотонный запуск на предварительно смещенных выходах
• Две регулируемые настройки ограничения тока с перезапуском в случае икоты.
• Дополнительное внешнее смещение 5 В для повышения эффективности
• Настраиваемый плавный пуск со временем плавного пуска по умолчанию 1 мс.
• Рабочая температура перехода от –40°C до 150°C
• Небольшой корпус HotRod™ QFN размером 3,5 мм x 3,5 мм
• Поддерживается в инструменте проектирования WEBENCH®
• Поддерживает 12-А непрерывный IOUT
• Пуск 4,5 В без внешнего смещения 5,0 В
• опорное напряжение 0,6 В ±-1 % во всем диапазоне температур
• Диапазон выходного напряжения от 0,6 В до 5,5 В.
• Поддерживает керамические выходные конденсаторы
• Режим управления D-CAP3™ для быстрой переходной характеристики
• Выбираемый режим принудительной непрерывной проводимости
(FCCM) для малых пульсаций выходного напряжения или автопропуска Экономичный режим для высокой эффективности при малой нагрузке
• Выбираемая FSW 400 кГц, 800 кГц и 1,2 МГц
• Монотонный запуск на предварительно смещенных выходах
• Две регулируемые настройки ограничения тока с перезапуском в случае икоты.
• Дополнительное внешнее смещение 5 В для повышения эффективности
• Настраиваемый плавный пуск со временем плавного пуска по умолчанию 1 мс.
• Рабочая температура перехода от –40°C до 150°C
• Небольшой корпус HotRod™ QFN размером 3,5 мм x 3,5 мм
• Поддерживается в инструменте проектирования WEBENCH®
ПриложенияизТПС56С215РННР
• Сервер, облачные вычисления, хранилище
• Телекоммуникации и сети, точка загрузки (POL)
• IPC, автоматизация производства, ПЛК, контрольные измерения
• Высококачественное цифровое телевидение
Экологические и экспортные классификацииизТПС56С215РННР
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 2 (1 год) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
