22VFQFN LM536353QRNLRQ1 Импульсный регулятор IC Положительный 1 выход 3.5A
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | Original |
| Сертификация: | Original |
| Номер модели: | LM536353QRNLRQ1 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Напряжение тока - входной сигнал (минута): | 3.9V | Напряжение тока - входной сигнал (Макс): | 36V |
|---|---|---|---|
| Рабочая температура: | -40°C | 150°C (TJ) | Частота - переключение: | 2.1MHz |
| Одновременный выпрямитель тока: | Да | Пакет/случай: | 22-VFQFN |
| Пакет прибора поставщика: | 22-VQFN-HR (5x4) | Устанавливать тип: | Поверхностный держатель, Wettable фланк |
| Высокий свет: | 22VFQFN LM536353QRNLRQ1,22VFQFN Импульсный регулятор IC,Регулятор IC Положительный 1 выход 3.5A |
||
Характер продукции

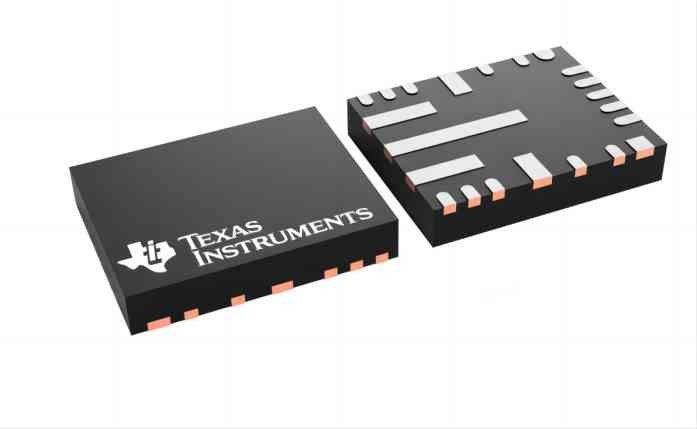

LM536353QRNLRQ1 Импульсный регулятор IC Положительный 1 выход 3.5A 22-VFQFN
ОсобенностиLM536353QRNLRQ1
• Автомобильная сертификация AEC-Q100:
– Температурный класс устройства 1: диапазон рабочих температур окружающей среды от –40°C до +125°C
– Уровень классификации устройства HBM 2
– Устройство уровня классификации CDM C6
• Диапазон температур перехода от –40°C до +150°C
• Ток покоя 15 мкА без нагрузки (типовой) с выходным напряжением 3,3 В
• Пакет VQFN 5,0 мм × 4,0 мм со смачиваемыми боковыми сторонами или без них и расстоянием между VIN 0,6 мм
• Низкие электромагнитные помехи и шум переключения
• Опция расширения спектра
• Внешняя синхронизация частоты
• Выход RESET с внутренним фильтром и таймером сброса 3 мс.
• Режим принудительной ШИМ с выбором пин-кода
• Встроенная компенсация, плавный пуск, ограничение тока, отключение при перегреве и UVLO.
• Падение 0,6 В при 3,5 А при 105°C TA
• Допустимое отклонение выходного напряжения ±1% (от –40°C до 125°C TJ)
• Доступен с фиксированным выходом 5 В, 3,3 В или регулируемым выходом.
Атрибуты продуктаLM536353QRNLRQ1
|
ТИП
|
ОПИСАНИЕ
|
|---|---|
|
Категория
|
Интегральные схемы (ИС)
Управление питанием (PMIC)
Регуляторы напряжения - DC Импульсные регуляторы постоянного тока
|
|
производитель
|
Т я
|
|
Ряд
|
Автомобильная промышленность, AEC-Q100
|
|
Статус продукта
|
Активный
|
|
Функция
|
Шаг вниз
|
|
Выходная конфигурация
|
Положительный
|
|
Топология
|
Бак
|
|
Количество выходов
|
1
|
|
Напряжение - вход (мин.)
|
3,9 В
|
|
Напряжение - вход (макс.)
|
36В
|
|
Ток - Выход
|
3,5 А
|
|
Частота - переключение
|
2,1 МГц
|
|
Синхронный выпрямитель
|
Да
|
|
Рабочая Температура
|
-40°C ~ 150°C (ТДж)
|
|
Тип крепления
|
Поверхностный монтаж, смачиваемая поверхность
|
|
Пакет/кейс
|
22-VFQFN
|
|
Пакет устройств поставщика
|
22-ВКФН-HR (5x4)
|
|
Базовый номер продукта
|
ЛМ536353
|
Описание
Синхронный понижающий стабилизатор LM53625-Q1/LM53635-Q1 оптимизирован для автомобильных приложений, обеспечивая выходное напряжение 5 В, 3,3 В или регулируемое выходное напряжение.Усовершенствованная высокоскоростная схема позволяет LM53625-Q1/LM53635-Q1 регулировать входное напряжение 18 В до выходного напряжения 3,3 В на фиксированной частоте 2,1 МГц.Инновационная архитектура позволяет этому устройству регулировать выходное напряжение 3,3 В при входном напряжении всего 3,55 В. Все аспекты LM53625-Q1/LM53635-Q1 оптимизированы для использования в автомобильной и промышленной сфере.Диапазон входного напряжения до 36 В с устойчивостью к переходным процессам до 42 В упрощает конструкцию входной защиты от перенапряжения.Автомобильный корпус Hotrod QFN со смачиваемыми боковыми сторонами снижает паразитную индуктивность и сопротивление, одновременно повышая эффективность, сводя к минимуму звон коммутационного узла и значительно снижая электромагнитные помехи (ЭМП).Выход сброса с открытым стоком со встроенной фильтрацией и задержкой обеспечивает точную индикацию состояния системы.Эта функция устраняет необходимость в дополнительном компоненте контроля, экономя средства и место на плате.Плавный переход между режимами PWM и PFM и низкий ток покоя (всего 15 мкА для варианта 3,3 В) обеспечивают высокую эффективность и превосходные переходные характеристики при всех нагрузках.
