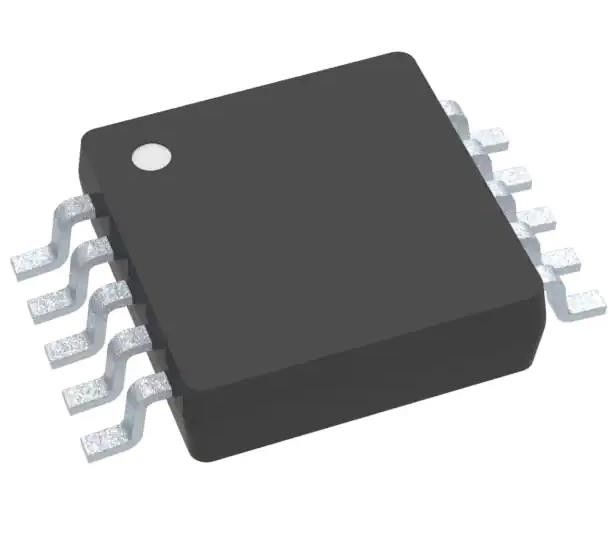

LM3481MMX / NOPB SEPIC регулятор положительный выходной контроллер IC 10-VSSOP
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | LM3481MMX/NOPB |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Тип выхода: | Драйвер транзистора | Функция: | Шаг вверх, шаг вверх/вниз |
|---|---|---|---|
| Конфигурация вывода: | Положительно | Топология: | Поддержка, Flyback, SEPIC |
| Количество выходов: | 1 | Участки выхода: | 1 |
| Напряжение - питание (Vcc/Vdd): | 2.97V ~ 48V | Частота - переключение: | 100 кГц ~ 1 МГц |
| Круг обязаностей (Макс): | 85% | Операционная температура: | -40°C ~ 125°C (TJ) |
Характер продукции
LM3481MMX / NOPB SEPIC регулятор положительный выходной контроллер IC 10-VSSOP
Спецификации LM3481MMX/NOPB
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Контроллеры переключения постоянного тока | |
| Мфр | Техасские инструменты |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Тип выхода | Драйвер транзистора |
| Функция | Шаг вверх, шаг вверх/шаг вниз |
| Конфигурация вывода | Положительно |
| Топология | Ускорение, обратный полет, SEPIC |
| Количество выходов | 1 |
| Фазы выпуска | 1 |
| Напряжение - питание (Vcc/Vdd) | 2.97V ~ 48V |
| Частота - переключение | 100 кГц ~ 1 МГц |
| Рабочий цикл (макс.) | 85% |
| Синхронный выпрямитель | Нет, нет. |
| Синхронизация часов | - Да, конечно. |
| Серийные интерфейсы | - |
| Особенности управления | Включение, управление частотой, пандус, мягкий старт |
| Операционная температура | -40°C ~ 125°C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 10-TFSOP, 10-MSOP (0,118", 3,00 мм ширины) |
| Пакет изделий поставщика | 10-VSSOP |
| Номер базовой продукции | LM3481 |
Особенности LM3481MMX/NOPB
• LM3481QMM - это продукты автомобильного класса, которые имеют квалификацию AEC-Q100 класса 1 (температура рабочего перехода от 40°C до +125°C)
• Пакет VSSOP с 10 ведущими компонентами
• Внутренний драйвер толкания и тяги с мощностью пикового тока 1-А
• Предел тока и тепловое отключение
• Компенсация частоты с помощью конденсатора и резистора
• Внутренний мягкий запуск
• Работа в текущем режиме
• Регулируемый локаут низкого напряжения с гистерезом
• Спуск пульса при легких нагрузках
• Основные характеристики
Широкий диапазон напряжения от 2,97 до 48 В
️ 100-кГц до 1-МГц Регулируемая и синхронизируемая Частота Часов
Внутренняя опорная точка ±1,5% (выше температуры)
10 мкА отключающего тока (сверх температуры)
• Создайте пользовательский дизайн с помощью LM3481 с помощью WEBENCH Power Designer
ОписаниеLM3481MMX/NOPB
• Автомобильные приложения
• Автомобильная система ADAS для водителя
• Переносные Bluetooth аудиосистемы с одной или двумя литий-ионными батареями
• Ноутбуки, ПДА, цифровые камеры и другие портативные приложения
• Электрические источники без сети
• Сет-топ
• Усиление звукоусилителей
Экологические и экспортные классификацииLM3481MMX/NOPB
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
