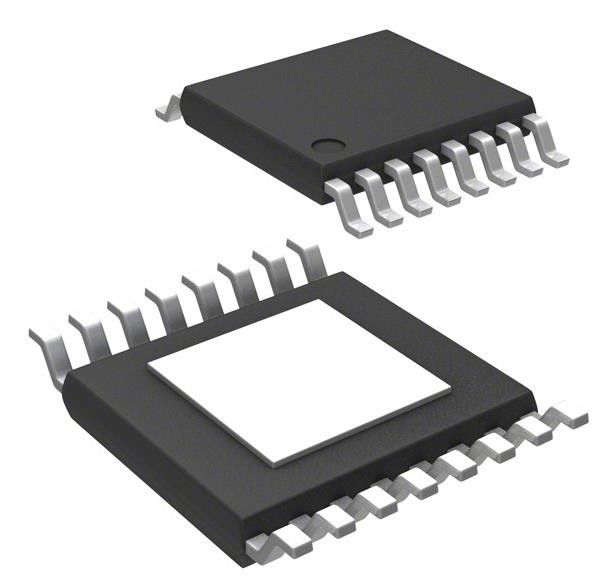

LM43603PWPR коммутаторный регулятор IC положительно регулируемый 1В 1 выход 3А 16-Сила
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | LM43603PWPR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Функция: | Спускающийся | Спускающийся: | Положительно |
|---|---|---|---|
| Тип выхода: | Регулируемый | Количество выходов: | 1 |
| Напряжение - вход (мин): | 3.5в | Напряжение - вход (макс.): | 36 В |
| Напряжение - выход (мин/фиксированное): | 1В | Напряжение - выход (макс.): | 28В |
Характер продукции
LM43603PWPR Buck Switching Regulator IC Положительно регулируемый 1V 1 Выход 3A 16-Сила
Спецификации LM43603PWPR
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Регуляторы напряжения - регуляторы переключения постоянного тока | |
| Мфр | Техасские инструменты |
| Серия | SIMPLE SWITCHER® |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Функция | Спускающийся |
| Конфигурация вывода | Положительно |
| Топология | Бак |
| Тип выхода | Регулируемый |
| Количество выходов | 1 |
| Напряжение - вход (мин) | 3.5В |
| Напряжение - вход (макс.) | 36 В |
| Напряжение - выход (мин/фиксированное) | 1В |
| Напряжение - выход (макс.) | 28В |
| Ток - выход | 3А |
| Частота - переключение | 200 кГц ~ 2,2 МГц |
| Синхронный выпрямитель | - Да, конечно. |
| Операционная температура | -40°C ~ 125°C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 16-PowerTSSOP (0,173", 4,40 мм в ширину) |
| Пакет изделий поставщика | 16-HTSSOP |
| Номер базовой продукции | LM43603 |
Особенности LM43603PWPR
• 27-μA тихий ток в регулировании
• Высокая эффективность при легкой нагрузке (DCM и PFM)
• Соответствует стандартам EN55022/CISPR 22 EMI
• Интегрированное синхронное исправление
• Регулируемый диапазон частот: от 200 кГц до 2,2 МГц (500 кГц по умолчанию)
• Синхронизация частоты с внешними часами
• Внутренняя компенсация
• Устойчивость практически к любой комбинации керамических, полимерных, тантальных и алюминиевых конденсаторов
• Флаг "Сила - добро"
• Медленный старт на предварительно заданную нагрузку
• Внутренний мягкий старт: 4, 1 мс.
• Расширяемое время мягкого запуска с помощью внешнего конденсатора
• Возможность отслеживания выходного напряжения
• Прецизия позволяет программировать систему UVLO
• Защита от короткого замыкания с режимом икоты
• Защита от теплового отключения при чрезмерной температуре
• Создайте индивидуальный дизайн с помощью LM43603 с помощью WEBENCH® Power Designer
Описание LM43603PWPR
• Промышленные источники энергии
• Телекоммуникационные системы
• Автомобильные машины подгруппы AM
• Общее предназначение широкого регламента VIN
• Высокоэффективное регулирование точки загрузки
Экологические и экспортные классификацииLM43603PWPR
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 год |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
