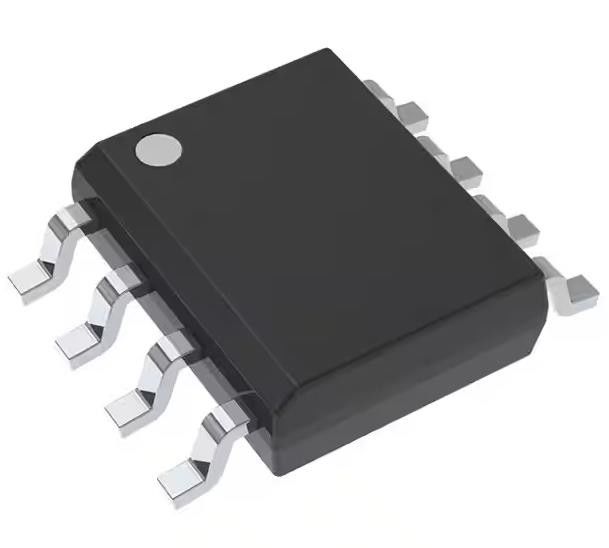

TPS54331DR Регулятор переключения на редукторе с положительным регулируемым напряжением 0,8 В 1 Выход 3А 8-SOIC
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TPS54331DR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Функция: | Спускающийся | Конфигурация вывода: | Положительно |
|---|---|---|---|
| Тип выхода: | Регулируемый | Количество выходов: | 1 |
| Напряжение - вход (мин): | 3.5в | Напряжение - вход (макс.): | 28В |
| Напряжение - выход (мин/фиксированное): | 0.8V | Напряжение - выход (макс.): | 25 В |
| Высокий свет: | TPS54331DR,TPS54331DR Бук коммутаторный регулятор IC |
||
Характер продукции
TPS54331DR Регулятор переключения на редукторе с положительным регулируемым напряжением 0,8 В 1 Выход 3А 8-SOIC
Спецификации TPS54331DR
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Регуляторы напряжения - регуляторы переключения постоянного тока | |
| Мфр | Техасские инструменты |
| Серия | ЭкомодTM |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Функция | Спускающийся |
| Конфигурация вывода | Положительно |
| Топология | Бак |
| Тип выхода | Регулируемый |
| Количество выходов | 1 |
| Напряжение - вход (мин) | 3.5В |
| Напряжение - вход (макс.) | 28В |
| Напряжение - выход (мин/фиксированное) | 0.8В |
| Напряжение - выход (макс.) | 25 В |
| Ток - выход | 3А |
| Частота - переключение | 570 кГц |
| Синхронный выпрямитель | Нет, нет. |
| Операционная температура | -40 °C ~ 150 °C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 8-SOIC (0,154", 3,90 мм ширины) |
| Пакет изделий поставщика | 8-SOIC |
| Номер базовой продукции | TPS54331 |
Особенности TPS54331DR
• диапазон входного напряжения от 3,5 до 28 В
• Регулируемое выходное напряжение до 0,8 В
• Интегрированный 80-мΩ MOSFET высокой стороны поддерживает непрерывный выходный ток до 3-A
• Высокая эффективность при легких нагрузках с импульсным пропуском Эко-режим
• Фиксированная частота переключения 570 кГц
• Типичный 1-μA отключающий тихий ток
• Регулируемые ограничения на медленный старт вспышков
• Программируемый порог UVLO
• Защита от перенапряжения
• Ограничение тока цикла за циклом, отказ частоты и защита от теплового отключения
• Доступен в простом для использования пакете SOIC8 или в тепловой системе SOIC8 PowerPADTM
• Создайте индивидуальный дизайн с помощью TPS54331 с помощью WEBENCH® Power Designer
Применение TPS54331DR
• Потребительские приложения, такие как приставки, оборудование CPE, ЖК-дисплеи, периферийные устройства и зарядные устройства для батарей
• Промышленные и автомобильные звуковые источники питания
• Системы распределенного питания 5В, 12В и 24В
Экологические и экспортные классификацииTPS54331DR
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
