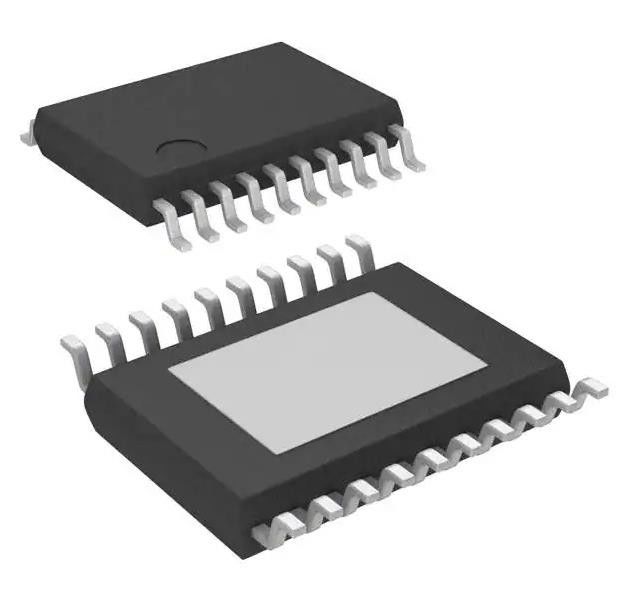

TPS56720PWPR Регулятор переключения зажигания IC положительно регулируемый 0.6V 1 Выход 7A
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TPS56720PWPR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Тип выхода: | Регулируемый (Programmable) | Количество регулирующих органов: | 1 |
|---|---|---|---|
| Напряжение - вход (макс.): | 17V | Напряжение - выход (мин/фиксированное): | 0.6V |
| Напряжение - выход (макс.): | 1.87V | Ток - выход: | 7А |
| Частота - переключение: | 500 кГц | Синхронный выпрямитель: | Да, да. |
| Высокий свет: | TPS56720PWPR,TPS56720PWPR Бук коммутаторный регулятор IC |
||
Характер продукции
TPS56720PWPR Регулятор переключения зажигания IC положительно регулируемый 0.6V 1 Выход 7A
СпецификацииTPS56720PWPR
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Регуляторы напряжения - регуляторы переключения постоянного тока | |
| Мфр | Техасские инструменты |
| Серия | SWIFTTM, D-CAP2TM, Eco-ModeTM |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Функция | Спускающийся |
| Конфигурация вывода | Положительно |
| Топология | Бак |
| Тип выхода | Регулируемый (программируемый) |
| Количество выходов | 1 |
| Напряжение - вход (мин) | 4.5В |
| Напряжение - вход (макс.) | 17 В |
| Напряжение - выход (мин/фиксированное) | 0.6В |
| Напряжение - выход (макс.) | 1.87В |
| Ток - выход | 7А |
| Частота - переключение | 500 кГц |
| Синхронный выпрямитель | Да, да. |
| Операционная температура | -40°C ~ 125°C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 20-PowerTSSOP (0,173", 4,40 мм в ширину) |
| Пакет изделий поставщика | 20-HTSSOP |
| Номер базовой продукции | TPS56720 |
Особенности TPS56720PWPR
• Контроль D-CAP2TM
Вводный напряжение: от 4,5 до 17 В
Частота переключения: 500 кГц
Оптимизирован для индуктора от 1,0 до 2,2 мкмч
• ±1% точность выходного напряжения
• Функции через совместимый интерфейс I2C
Выходное напряжение: от 0,6 до 1,87 В в 10 мВ
– Auto-Skip Eco-mode™ ON/OFF (Light-load)
Нынешняя предельная цель: от 40% до 160%
Включение IC, чтение обратно мощность хорошая
Защита от икоты Включено/Отключено
• Особенности терминала ИС
Начало с помощью внешних резисторов Выходное напряжение с VFB-принтом: 0,6V до 1,87V
- Регулируемый мягкий старт, монотонный предварительный старт
¢ Сила хорошая
Программация адресов I2C (2 бита)
• Контроль ограничения перенапряжения по циклам
• Тепловое отключение (ТСР)
• Выключение из-под напряжения (UVLO)
• Пакет TSSOP (PWP) с PowerPADTM
Применение TPS56720PWPR
• Медиа-процессоры для потребительских приложений: цифровые телевизоры, сет-топ-коробки (STB, DVD/Blu-ray плеер, кабельный/спутниковый модем)
• Процессоры SoC
• Системы распределения электроэнергии высокой плотности
Экологические и экспортные классификацииTPS56720PWPR
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 год |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
