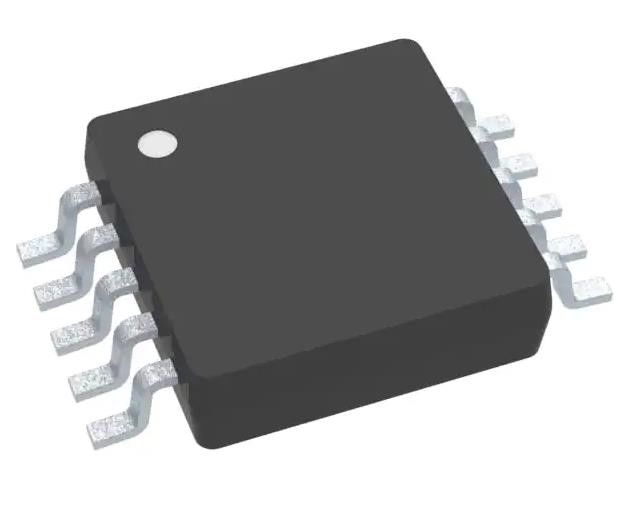

LM5022MM/NOPB Boost SEPIC Regulator Step-Up/Down DC-DC Controller IC 10-VSSOP
Подробная информация о продукте:
| Место происхождения: | Оригинальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | LM5022MM/NOPB |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Количество выходов: | 1 | Участки выхода: | 1 |
|---|---|---|---|
| Напряжение - питание (Vcc/Vdd): | 6V | 60V | Частота - переключение: | 200kHz | 990kHz |
| Круг обязаностей (Макс): | 95% | Синхронный выпрямитель: | Нет |
| Синхронизация часов: | Да, да. | Особенности управления: | Регулировка частоты, плавный пуск |
Характер продукции
LM5022MM/NOPB Boost SEPIC Regulator Step-Up/Down DC-DC Controller IC 10-VSSOP
Спецификации LM5022MM/NOPB
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Контроллеры переключения постоянного тока | |
| Мфр | Техасские инструменты |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Тип выхода | Драйвер транзистора |
| Функция | Шаг вверх, шаг вверх/шаг вниз |
| Конфигурация вывода | Положительно |
| Топология | Повышение, SEPIC |
| Количество выходов | 1 |
| Фазы выпуска | 1 |
| Напряжение - питание (Vcc/Vdd) | 6V ~ 60V |
| Частота - переключение | 200 - 990 кГц |
| Рабочий цикл (макс.) | 95% |
| Синхронный выпрямитель | Нет, нет. |
| Синхронизация часов | Да, да. |
| Серийные интерфейсы | - |
| Особенности управления | Контроль частоты, мягкий старт |
| Операционная температура | -40°C ~ 125°C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 10-TFSOP, 10-MSOP (0,118", 3,00 мм ширины) |
| Пакет изделий поставщика | 10-VSSOP |
| Номер базовой продукции | LM5022 |
Спецификации LM5022MM/NOPB
• Внутренний регулятор запуска 60 В
• 1-А пиковый драйвер MOSFET
• Диапазон VIN: от 6 до 60 В (работает до 3 В после запуска)
• Ограничение рабочего цикла 90%
• Программируемая UVLO с гистерезом
• Лимит тока по каждому циклу
• Внешний синхронизируемый (с переключателем)
• Частотное набор однорезистора
• Компенсация наклона
• Регулируемый мягкий старт
• 10- пинный пакет VSSOP
Применение LM5022MM/NOPB
• Преобразователи ускорения
• конвертеры SEPIC
Окружающая средаЭкспортные классификации LM5022MM/NOPB
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
