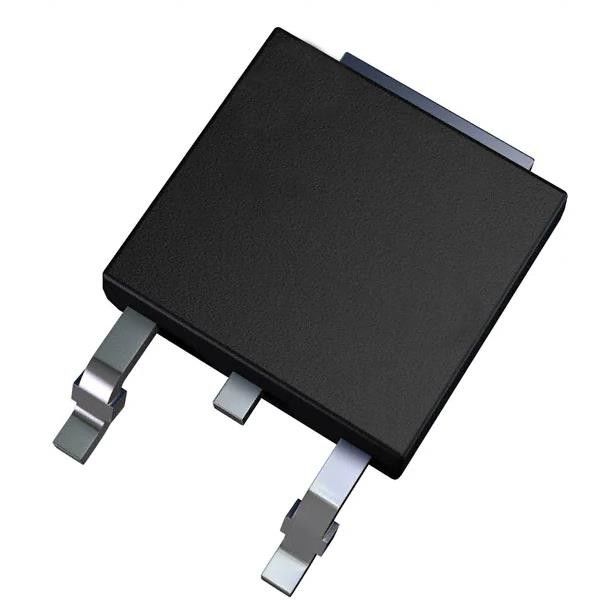

LF120ABDT-TR Линейный регулятор напряжения IC положительный фиксированный 1 выход 500mA DPAK
Подробная информация о продукте:
| Место происхождения: | Оригинальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | LF120ABDT-TR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Количество регулирующих органов: | 1 | Напряжение - вход (макс.): | 16 В |
|---|---|---|---|
| Напряжение - выход (мин/фиксированное): | 12 В | Выход напряжения (макс.): | 0.7V @ 500mA |
| Ток - выход: | 500 мА | Текущий - тихий (Iq): | 1,5 мА |
| Ток - подача (макс.): | 12 мамы | PSRR: | 69 дБ ~ 54 дБ (120 Гц ~ 10 кГц) |
Характер продукции
LF120ABDT-TR Линейный регулятор напряжения IC положительный фиксированный 1 выход 500mA DPAK
Спецификации LF120ABDT-TR
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Регуляторы напряжения - линейные | |
| Мфр | STMикроэлектроника |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Статус продукта | Активный |
| Конфигурация вывода | Положительно |
| Тип выхода | Установлено |
| Количество регулирующих органов | 1 |
| Напряжение - вход (макс.) | 16 В |
| Напряжение - выход (мин/фиксированное) | 12 В |
| Напряжение - выход (макс.) | - |
| Выход напряжения (макс.) | 00,7 В @ 500 мА |
| Ток - выход | 500 мА |
| Текущий - тихий (Iq) | 1.5 мА |
| Ток - подача (макс.) | 12 мА |
| PSRR | 69 дБ ~ 54 дБ (120 Гц ~ 10 кГц) |
| Особенности управления | - |
| Особенности защиты | Слишком сильный ток, слишком высокая температура |
| Операционная температура | -40°C ~ 125°C |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | TO-252-3, DPak (2 Lead + Tab), SC-63 |
| Пакет изделий поставщика | DPAK |
| Номер базовой продукции | LF120 |
ОсобенностиизLF120ABDT-TR
* Очень низкое выходное напряжение (0,45 В)
* Очень низкий неподвижный ток (обычно 50 μA в режиме ОФ, 500 μA в режиме В)
* Выходной ток до 500 мА
* Логически управляемое электронное отключение
* Выходное напряжение 1.5; 1.8; 2.5; 3.3; 4.7; 5; 6; 8; 8.5; 9; 12 В
* Продукт автомобильного класса: 1,8 V, 2,5 V, 3,3 V, 5,0 V, 8,0 V, 8,5 V VOUT в упаковках DPAK и PPAK
* Внутренний ток и тепловой предел
* Только 2,2 мкФ для стабильности
* Доступно в диапазоне ± 1% (AB), ± 1,5% (AC) или ± 2% (C) при 25 °C
* Отторжение напряжения питания: 80 дБ (обычно)
* Температурный диапазон: от -40 до 125 °C
ОписанияизLF120ABDT-TR
LFXX представляет собой регулятор очень низкого падения, доступный в пакетах TO-220, TO-220FP, DPAK и PPAK и в широком диапазоне выходных напряжений.
Классификация экологических и экспортных товаровизLF120ABDT-TR
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
