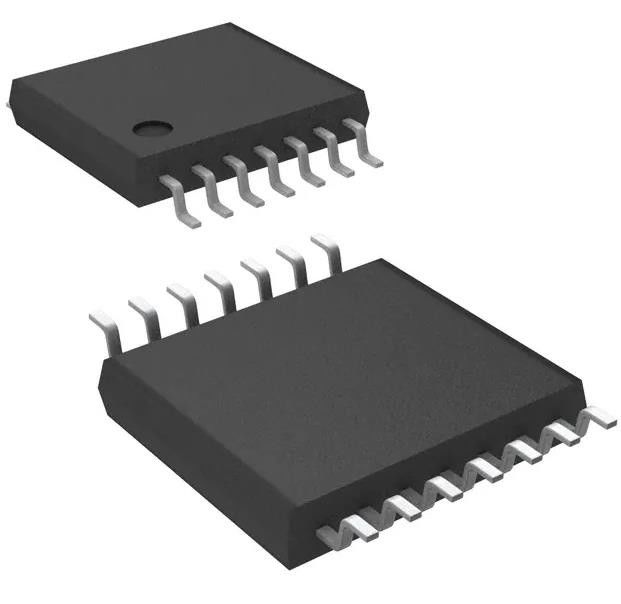

TXB0104QPWRQ1 Переводчик уровня напряжения двунаправленный 1 схема 4 канал 100Mbps
Подробная информация о продукте:
| Место происхождения: | Оригинальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TXB0104QPWRQ1 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Количество схем: | 1 | Каналы в цепь: | 4 |
|---|---|---|---|
| Напряжение тока - VCCA: | 1,2 V | 3,6 V | Напряжение тока - VCCB: | 1,65 V | 5,5 V |
| Тип выхода: | Три состояния, не инвертированный | Коэффициент данных: | 100Mbps |
| Операционная температура: | -40 °C ~ 125 °C (TA) | Тип канала: | Двухнаправленный |
Характер продукции
TXB0104QPWRQ1 Переводчик уровня напряжения двунаправленный 1 схема 4 канал 100Mbps
Спецификации TXB0104QPWRQ1
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Логика | |
| Переводчики, переводчики | |
| Мфр | Техасские инструменты |
| Серия | Автомобиль, AEC-Q100 |
| Пакет | Лента и катушка (TR) |
| Статус продукта | Активный |
| Тип переводчика | Уровень напряжения |
| Тип канала | Двухнаправленный |
| Количество схем | 1 |
| Канала на схему | 4 |
| Напряжение - VCCA | 1.2 В ~ 3.6 В |
| Напряжение - VCCB | 10,65 В ~ 5,5 В |
| Сигнал ввода | - |
| Выходной сигнал | - |
| Тип выхода | Три штата, необращенные |
| Коэффициент данных | 100 Мбит / с |
| Операционная температура | -40 °C ~ 125 °C (TA) |
| Особенности | Автоуправление |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 14-TSSOP (0,173", 4,40 мм в ширину) |
| Пакет изделий поставщика | 14-TSSOP |
| Номер базовой продукции | TXB0104 |
ОсобенностиизTXB0104QPWRQ1
• Квалифицирован для автомобильных применений
• AEC-Q100 Qualified с следующими результатами
Тепловая степень устройства: диапазон температуры окружающей среды от 40°C до +125°C
• 1,2 V до 3,6 V на портах A и 1,65 V до 5,5 V на портах B (VCCA ≤ VCCB)
• Изоляционная особенность VCC Если один из входов VCC находится в состоянии GND, все выходы находятся в состоянии высокого импеданса
• Входной контур OE ссылаясь на VCCA
• Ioff поддерживает работу в режиме частичного отключения питания
• Уровень замыкания превышает 100 мА на JESD 78, класс II
• Защита ЕСД превышает ЕСД 22
Порт
• ±2500-V Модель человеческого тела (A114-B)
• ±1000-В заряженное устройство модели (C101)
Порт Б
• ±15000-В модель человеческого тела (A114-B)
• ±1000-В заряженное устройство модели (C101)
ОписанияизTXB0104QPWRQ1
• Автомобильные информационные развлечения
• Система повышенного уровня помощи водителю (ADAS)
• Телематика
Классификация экологических и экспортных товаровизTXB0104QPWRQ1
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
