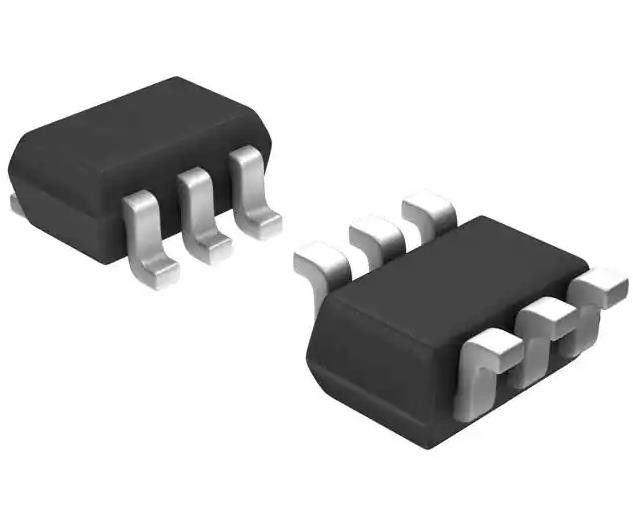

SMBT3946DW1T1G Биполярный транзисторный массив NPN, PNP 40V 200mA 300MHz 250MHz 150mW
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | SMBT3946DW1T1G |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Тип транзистора: | NPN, PNP | Настоящий - сборник (Ic) (Макс): | 200 мА |
|---|---|---|---|
| Напряжение тока - нервное расстройство коллектор- эмиттера (Макс): | 40V | Сатурация Vce (Макс) @ Ib, Ic: | 300mV @ 5mA, 50mA / 400mV @ 5mA, 50mA |
| Увеличение DC настоящее (hFE) (минута) @ Ic, Vce: | 100 @ 10mA, 1V | Мощность - Макс: | 150mW |
Характер продукции
SMBT3946DW1T1G Биполярный транзисторный массив NPN, PNP 40V 200mA 300MHz 250MHz 150mW
Спецификации SMBT3946DW1T1G
| Тип | Описание |
| Категория | Дискретные полупроводниковые изделия |
| Транзисторы | |
| Биполярный (BJT) | |
| Биполярные транзисторные массивы | |
| Мфр | на полу |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Статус продукта | Активный |
| Тип транзистора | NPN, PNP |
| Ток - коллектор (Ic) (макс.) | 200 мА |
| Напряжение - разбивка коллектора излучателя (макс.) | 40 В |
| Vce Насыщение (макс.) @ Ib, Ic | 300mV @ 5mA, 50mA / 400mV @ 5mA, 50mA |
| Ток - предел коллектора (макс.) | - |
| Приобретение тока постоянного тока (hFE) (мин) @ Ic, Vce | 100 @ 10mA, 1В |
| Мощность - Макс | 150 мВт |
| Частота - переходный период | 300 МГц, 250 МГц |
| Операционная температура | -55°C ~ 150°C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 6-TSSOP, SC-88, SOT-363 |
| Пакет изделий поставщика | SC-88/SC70-6/SOT-363 |
| Номер базовой продукции | SMBT3946 |
ОсобенностиизSMBT3946DW1T1G
• hFE, 100−300
• Низкий ВЦЭ (sat), ≤ 0,4 В
• Упрощает проектирование микросхемы
• Уменьшает пространство на доске
• Уменьшает количество компонентов
• S Префикс для автомобильных и других приложений, требующих уникальных требований к изменению места и управления; AEC-Q101 Квалифицирован и способен к PPAP
• Эти устройства свободны от Pb, галогенов / BFR и соответствуют требованиям RoHS.
Описание SMBT3946DW1T1G
Устройство MBT3946DW1T1G является производным продуктом нашего популярного трехволоконного устройства SOT−23/SOT−323.
Классификация экологических и экспортных товаровизN25Q064A13ESE40F
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8541.21.0075 |
