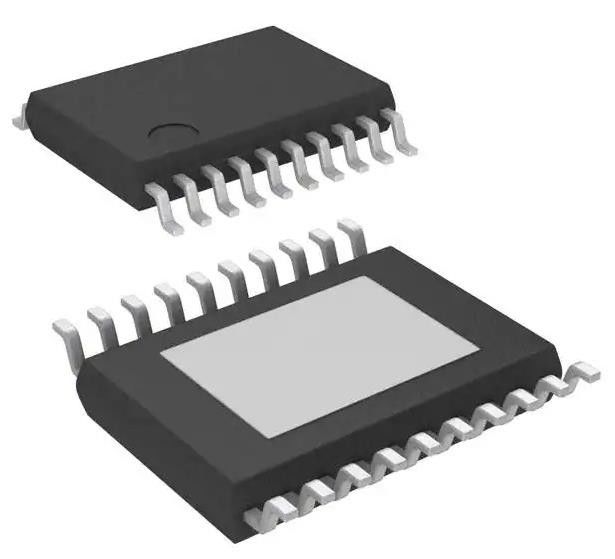

LM5116MHX / NOPB Buck Regulator IC Положительный выход Step Down DC DC контроллер IC
Подробная информация о продукте:
| Место происхождения: | Оригинал |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | LM5116MHX/NOPB |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Топология: | Самец оленя | Количество выходов: | 1 |
|---|---|---|---|
| Участки выхода: | 1 | Напряжение тока - поставка (Vcc/Vdd): | 6V | 100V |
| Частота - переключение: | 200kHz, 535kHz | Одновременный выпрямитель тока: | Да, да. |
| Синхронизация часов: | Да, да. | Операционная температура: | -55°C | 125°C (TJ) |
| Высокий свет: | LM5116MHX / NOPB,LM5116MHX / NOPB Бук регулятор IC,Спустите DC DC контроллер IC |
||
Характер продукции
LM5116MHX / NOPB Buck Regulator Positive Output Step-Down DC-DC Controller IC (Включающее устройство для регулирования положительного выхода)
IC REG CTRLR BUCK 20TSSOP
СпецификацииLM5116MHX/NOPB
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Контроллеры переключения постоянного тока | |
| Мфр | Техасские инструменты |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Тип выхода | Драйвер транзистора |
| Функция | Спускающийся |
| Конфигурация вывода | Положительно |
| Топология | Бак |
| Количество выходов | 1 |
| Фазы выпуска | 1 |
| Напряжение - питание (Vcc/Vdd) | 6V ~ 100V |
| Частота - переключение | 200 кГц, 535 кГц |
| Рабочий цикл (макс.) | - |
| Синхронный выпрямитель | Да, да. |
| Синхронизация часов | Да, да. |
| Серийные интерфейсы | - |
| Особенности управления | Включение, управление частотой, пандус, мягкий старт |
| Операционная температура | -40°C ~ 125°C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 20-PowerTSSOP (0,173", 4,40 мм в ширину) |
| Пакет изделий поставщика | 20-HTSSOP |
| Номер базовой продукции | LM5116 |
ОсобенностиLM5116MHX/NOPB
• Эмулируемый режим пикового тока
• Широкий рабочий диапазон до 100 В
• Низкий IQ отключение (< 10 μA)
• Управляет стандартными или логическими MOSFET
• Устойчивый 3,5-А пик-гейт-привод
• Свободная или синхронная работа до 1 МГц
• Факультативный режим эмуляции диодов
• Программируемый выход от 1,215 до 80 В
• Точность 1,5% Референтное напряжение
• Программируемый лимит тока
• Программируемый мягкий старт
• Программируемое блокирование под напряжением линии
• Автоматический переключатель на внешнее питание
• HTSSOP-20 Обнаруженная подставка
• Тепловое отключение
• Создайте индивидуальный дизайн с помощью LM5116 с помощью WEBENCH Power Designer
ПрименениеLM5116MHX/NOPB
• Автомобильные информационные развлечения
• Промышленные двигатели постоянного тока
• Автомобильные адаптеры USB
• Серверы телекоммуникаций
Экологические и экспортные классификацииLM5116MHX/NOPB
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
