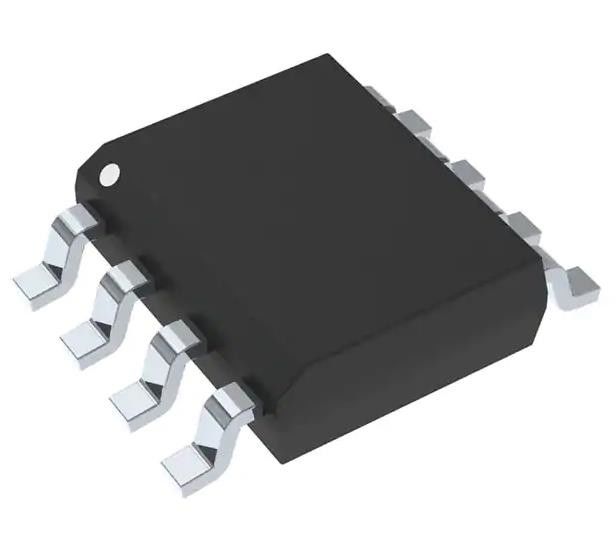

Регулятор IC DC UC3843BD1R2G с регулятором Flyback до 500kHz 7.6V | 30V
Подробная информация о продукте:
| Место происхождения: | Оригинал |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | UC3843BD1R2G |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Топология: | Поддержка, Flyback | VNumber выходов: | 1 |
|---|---|---|---|
| Участки выхода: | 1 | Напряжение тока - поставка (Vcc/Vdd): | 7.6V | 30V |
| Частота - переключение: | До 500 кГц | Круг обязаностей (Макс): | 96% |
| Особенности контроля: | Настройка по частоте | Рабочая температура: | 0°C | 70°C (ЖИВОТИКИ) |
| Высокий свет: | Регулятор IC DC UC3843BD1R2G,регулятор IC DC 500kHz |
||
Характер продукции
Регулятор IC DC UC3843BD1R2G с регулятором Flyback до 500kHz 7.6V | 30V
Поддержка, позитв регулятора Flyback, выход повысительный, повысительный/понижение регулятор IC 8-SOIC изоляции способный DC-DC
Спецификации UC3843BD1R2G
| ТИП | ОПИСАНИЕ |
| Категория | Регуляторы переключения DC DC |
| Mfr | onsemi |
| Серия | - |
| Пакет | Лента & вьюрок (TR) |
| Состояние продукта | Активный |
| Тип выхода | Водитель транзистора |
| Функция | Повысительный, повысительный/понижение |
| Выходная конфигурация | Позитв, изоляция способная |
| Топология | Поддержка, Flyback |
| Количество выходов | 1 |
| Участки выхода | 1 |
| Напряжение тока - поставка (Vcc/Vdd) | 7.6V | 30V |
| Частота - переключение | До 500kHz |
| Круг обязаностей (Макс) | 96% |
| Одновременный выпрямитель тока | Никакой |
| Синхронизация часов | Никакой |
| Последовательные интерфейсы | - |
| Особенности контроля | Настройка по частоте |
| Рабочая температура | 0°C | 70°C (ЖИВОТИКИ) |
| Устанавливать тип | Поверхностный держатель |
| Пакет/случай | 8-SOIC (0,154", ширина 3.90mm) |
| Пакет прибора поставщика | 8-SOIC |
| Низкопробный номер продукта | UC3843 |
Особенности UC3843BD1R2G
• Уравновешенный генератор для точной настройки по частоте
• Частота генератора гарантировала на 250 КГц
• Настоящая деятельность режима до 500 КГц
• Компенсация автоматического питания передняя
• Запирать на задвижку PWM для ограничиваться Cycle−By−Cycle настоящий
• Внутренне уравновешенная ссылка с замыканием недонапряжения
• Сильнотоковый выход тотемного столба
• Замыкание недонапряжения с гистерезисом
• Низкие запуск и рабочий ток
• Это прибор Pb−Free и Halide−Free
Описания UC3843BD1R2G
UC3842B, серия UC3843B регуляторы режима фиксированной частоты высокой эффективности настоящие.
Они специфически конструированы для применений конвертера Off−Line и DC−DC предлагая дизайнеру cost−effective решение с минимальными внешними компонентами.
Эти интегральные схемаы отличают уравновешенным генератором для точного управления круга обязаностей, компенсированной температурой ссылки, высокого усилителя сигнала ошибки увеличения, настоящего воспринимая компаратора, и сильнотокового выхода тотемного столба идеально одетого для управлять MOSFET силы.
Классификации экологических & экспорта UC3843BD1R2G
| АТРИБУТ | ОПИСАНИЕ |
| Состояние RoHS | ROHS3 уступчивое |
| Уровень чувствительности влаги (MSL) | 1 (неограниченный) |
| Состояние ДОСТИГАЕМОСТИ | ДОСТИГНИТЕ без изменений |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
