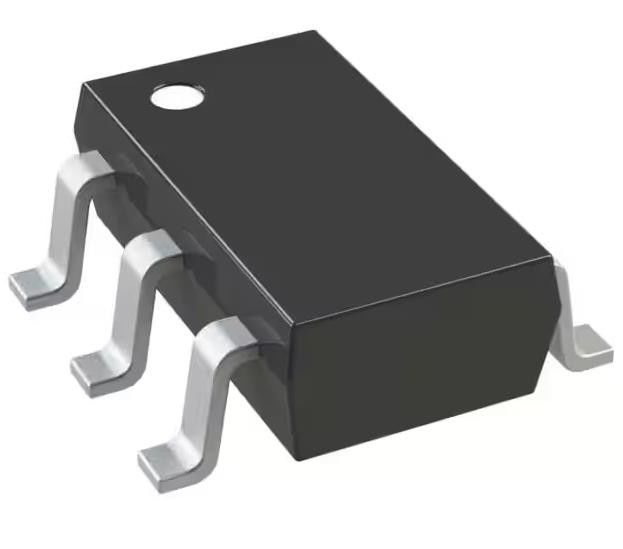

LMR62421XMFX/NOPB Регулятор переключения IC REG BST SEPIC ADJ 2.1A SOT23
Подробная информация о продукте:
| Место происхождения: | Оригинал |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | LMR62421XMFX/NOPB |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Количество выходов: | 1 | Напряжение тока - входной сигнал (минута): | 2.7V |
|---|---|---|---|
| Напряжение тока - входной сигнал (Макс): | 5.5V | Напряжение тока - выход (минута/зафиксированный): | 2.7V |
| Напряжение тока - выход (Макс): | 24В | Текущий объем производства: | 2.1A (переключатель) |
| Частота - переключение: | 1.6MHz | ||
| Высокий свет: | Управление ICs силы SEPIC,Управление ICs силы SOT23,LMR62421XMFX/NOPB |
||
Характер продукции
LMR62421XMFX/NOPBIC регулировщика переключенияREG BST SEPIC ADJ 2.1A SOT23
Boost, SEPIC Switching Regulator IC Положительно регулируемый 2.7V 1 Выход 2.1A (Switch) SC-74A, SOT-753
Спецификации LMR62421XMFX/NOPB
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Регуляторы напряжения - регуляторы переключения постоянного тока | |
| Мфр | Техасские инструменты |
| Серия | SIMPLE SWITCHER® |
| Пакет | Лента и катушка (TR) |
| Статус продукта | Активный |
| Функция | Шаг вверх, шаг вверх/шаг вниз |
| Конфигурация вывода | Положительно |
| Топология | Повышение, SEPIC |
| Тип выхода | Регулируемый |
| Количество выходов | 1 |
| Напряжение - вход (мин) | 2.7В |
| Напряжение - вход (макс.) | 5.5В |
| Напряжение - выход (мин/фиксированное) | 2.7В |
| Напряжение - выход (макс.) | 24 В |
| Ток - выход | 2.1А (выключатель) |
| Частота - переключение | 10,6 МГц |
| Синхронный выпрямитель | Нет, нет. |
| Операционная температура | -40°C ~ 125°C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | SC-74A, SOT-753 |
| Пакет изделий поставщика | SOT-23-5 |
| Номер базовой продукции | LMR62421 |
ОсобенностиизLMR62421XMFX/NOPB
*Входное напряжение в диапазоне от 2,7 до 5,5 В
*Выходное напряжение до 24 В
*Прямой ток до 2.1A
*1,6 МГц частота переключения
*Низкий отключение lq, 80 nCycle-by-Cycle ограничивающий ток
*Внутреннее возмещение
*Внутренний мягкий старт
* Пятиконечная SOT-23 (2, 92 x 2, 84 x 1 мм) и 6-конечная WSON (3 x 3 x 0, 8 мм) Упаковка
* Полностью включен для WEBENCHO Power Designer
• Широкий диапазон рабочего напряжения: 1,5 В ∙ 5,5 В
• Задержка обратного напряжения на VIN:
Абсолютное максимальное значение 6-В
• Максимальный непрерывный ток (IMAX): 1,5 А
• Резистентность при включении (RON):
В случае, если VIN 5 V = 79 mΩ (типичный)
В случае, если вы не можете использовать данные, указанные в пункте 6.2.1, вы можете использовать их в случае, если вы не можете использовать данные.
1,8-В VIN = 141-mΩ (типичный)
• Сравнительный чип включить (CE)
• Указание состояния канала (ST)
• Низкое потребление тока:
∙ 3,6-V VIN Тихий ток (IQ, VIN): 150-nA (типичный)
ЗаявленияизLMR62421XMFX/NOPB
*Boost / SEPIC преобразования от 3,3V, 5V рельсов
*Приложения с ограниченным пространством
*Встроенные системы
*LcD дисплеи
*Приложения для светодиодов
Классификация экологических и экспортных товаровизLMR62421XMFX/NOPB
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
