LM43602AQPWPRQ1 Понижающий импульсный стабилизатор IC 1V 1 Выход 2A 16-Power
Подробная информация о продукте:
| Место происхождения: | Оригинал |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | LM43602AQPWPRQ1 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Напряжение тока - входной сигнал (Макс): | 36 v | Напряжение тока - входной сигнал (минута): | 3.5V |
|---|---|---|---|
| Напряжение тока - выход (минута/зафиксированный): | 1V | Напряжение тока - выход (Макс): | 28V |
| Текущий объем производства: | 2A | Частота - переключение: | 200kHz | 2.2MHz |
Характер продукции
LM43602AQPWPRQ1 Регулятор переключения на баке IC 1V 1 Выход 2A 16-Сила

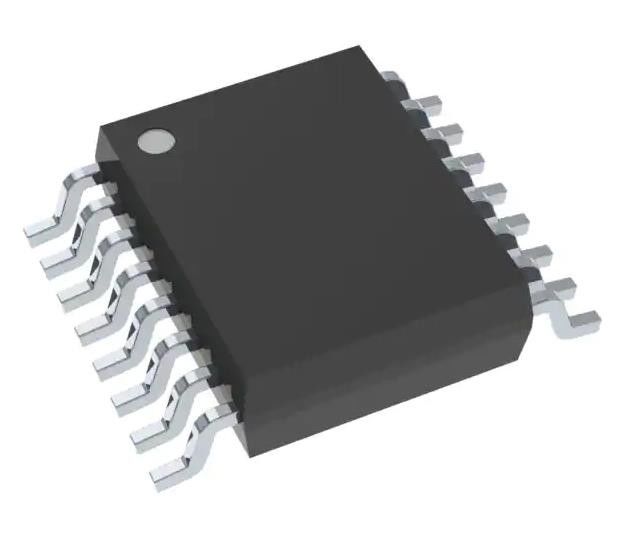

Бук переключатель регулятор IC положительно регулируемый 1В 1 выход 2А 16-PowerTSSOP (0,173", 4,40 мм ширина)
Спецификации LM43602AQPWPRQ1
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Регуляторы напряжения - регуляторы переключения постоянного тока | |
| Мфр | Техасские инструменты |
| Серия | Автомобиль, AEC-Q100, SIMPLE SWITCHER® |
| Пакет | Лента и катушка (TR) |
| Статус продукта | Активный |
| Функция | Спускающийся |
| Конфигурация вывода | Положительно |
| Топология | Бак |
| Тип выхода | Регулируемый |
| Количество выходов | 1 |
| Напряжение - вход (мин) | 3.5В |
| Напряжение - вход (макс.) | 36 В |
| Напряжение - выход (мин/фиксированное) | 1В |
| Напряжение - выход (макс.) | 28В |
| Ток - выход | 2А |
| Частота - переключение | 200 кГц ~ 2,2 МГц |
| Синхронный выпрямитель | Да, да. |
| Операционная температура | -40°C ~ 125°C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 16-PowerTSSOP (0,173", 4,40 мм в ширину) |
| Пакет изделий поставщика | 16-HTSSOP |
| Номер базовой продукции | LM43602 |
ОсобенностиизLM43602AQPWPRQ1
• Квалифицирован для автомобильных применений
• AEC-Q100 Qualified с следующими результатами:
Тепловая степень устройства: от 40°C до +125°C
• 27-μA тихий ток в регулировании
• Высокая эффективность при легкой нагрузке (DCM и PFM)
• Соответствует стандартам EN55022/CISPR 22 EMI
• Интегрированное синхронное исправление
• Регулируемый диапазон частот: от 200 кГц до 2,2 МГц (500 кГц по умолчанию)
• Синхронизация частоты с внешними часами
• Внутренняя компенсация
• Устойчивость практически к любой комбинации керамических, полимерных, тантальных и алюминиевых конденсаторов
• Флаг "Сила - добро"
• Медленный старт на предварительно заданную нагрузку
• Внутренний мягкий старт: 4, 1 мс.
• Расширяемое время мягкого запуска с помощью внешнего конденсатора
• Возможность отслеживания выходного напряжения
• Система UVLO с высокой точностью программирования
• Защита от короткого замыкания выхода с режимом икоты
• Защита от теплового отключения при чрезмерной температуре
• Создайте индивидуальный дизайн с помощью LM43602-Q1 с помощью WEBENCH® Power Designer
ЗаявленияизLM43602AQPWPRQ1
• Автомобильные машины подгруппы AM
• Промышленные источники энергии
• Общее предназначение широкого регламента VIN
• Высокоэффективное регулирование точки загрузки
• Телекоммуникационные системы
Классификация экологических и экспортных товаровизLM43602AQPWPRQ1
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
