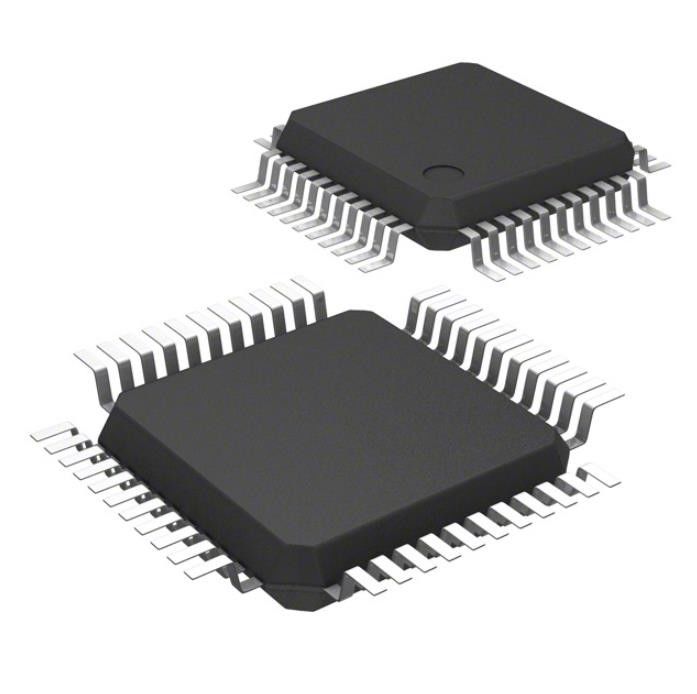

R5F100FJAFP # 50 Танталовый чип-конденсатор Ic Mcu 16bit 256kb Flash 44lqfp

Технология сверхнизкого энергопотребления

• VDD = однократное напряжение питания от 1,6 до 5,5 В.

• Режим ОСТАНОВКИ

• Режим СТОП

• Режим повтора

Ядро ЦП RL78

• Архитектура CISC с 3-этапным конвейером

• Минимальное время выполнения инструкции: может быть изменено с высокой скорости (0,03125 мкс: при работе на частоте 32 МГц с высокоскоростным встроенным генератором) на сверхнизкую скорость (30,5 мкс: при работе на частоте 32,768 кГц с тактовой частотой подсистемы).

• Адресное пространство: 1 МБ

• Регистры общего назначения: (8-битный регистр × 8) × 4 банка

• Встроенная оперативная память: от 2 до 32 КБ

Флэш-память кода

• Флэш-память кода: от 16 до 512 КБ.

• Размер блока: 1 КБ.

• Запрет стирания и перезаписи блоков (функция безопасности)

• Встроенная функция отладки

• Самопрограммирование (с функцией загрузочной подкачки/функции окна флэш-экрана)

Флэш-память данных

• Флэш-память данных: от 4 КБ до 8 КБ

• Фоновая операция (BGO): Инструкции могут выполняться из памяти программ при перезаписи флэш-памяти данных.

• Количество перезаписей: 1 000 000 раз (ТИП.)

• Напряжение перезаписей: VDD = от 1,8 до 5,5 В.

Высокоскоростной встроенный осциллятор

• Выберите из 32 МГц, 24 МГц, 16 МГц, 12 МГц, 8 МГц, 6 МГц, 4 МГц, 3 МГц, 2 МГц и 1 МГц.

• Высокая точность: +/- 1,0 % (VDD = от 1,8 до 5,5 В, TA = от -20 до +85°C)

Рабочая температура окружающей среды

• TA = от -40 до +85°C (A: Потребительское применение, D: Промышленное применение)

• TA = от -40 до +105°C (G: промышленное применение)

Управление питанием и функция сброса

• Встроенная схема питания при сбросе (POR)

• Встроенный детектор напряжения (LVD) (выбор прерывания и сброс из 14 уровней) Контроллер DMA (прямой доступ к памяти)

• 2/4 канала

• Количество тактов при передаче между 8/16-битным SFR и внутренней оперативной памятью: 2 такта Умножитель и делитель/умножитель-накопитель

• 16 бит × 16 бит = 32 бита (без знака или со знаком)

• 32 бита ÷ 32 бита = 32 бита (без знака)

• 16 бит × 16 бит + 32 бита = 32 бита (без знака или со знаком)

Последовательный интерфейс

• Упрощенный SPI (CSI Note 1): от 2 до 8 каналов

• UART/UART (поддерживается шина LIN): от 2 до 4 каналов

• Связь I2C/упрощенная I2C: от 3 до 10 каналов

Таймер

• 16-битный таймер: от 8 до 16 каналов

• 12-битный интервальный таймер: 1 канал

• Часы реального времени: 1 канал (календарь на 99 лет, функция будильника и функция коррекции часов)

• Сторожевой таймер: 1 канал (работает с выделенным низкоскоростным встроенным генератором) аналого-цифровой преобразователь

• Аналого-цифровой преобразователь с разрешением 8/10 бит (VDD = 1,6–5,5 В)

• Аналоговый вход: от 6 до 26 каналов

• Внутреннее опорное напряжение (1,45 В) и температура

датчик Примечание 2

порт ввода/вывода

• Порт ввода-вывода: от 16 до 120 (N-канальный ввод-вывод с открытым стоком [выдерживаемое напряжение 6 В]: 0–4, N-канальный ввод-вывод с открытым стоком [выдерживаемое напряжение VDD, Примечание 3/выдерживаемое напряжение EVDD

напряжение Примечание 4]: от 5 до 25)

• Можно установить N-канальный открытый сток, входной TTL-буфер и встроенный подтягивающий резистор.

• Интерфейс с другим потенциалом: можно подключить к устройству 1,8/2,5/3 В.

• Функция прерывания встроенного ключа

• Контроллер встроенного тактового сигнала/выходного сигнала зуммера

Другие

• Встроенная схема коррекции BCD (двоично-десятичный код) Примечания 1. Хотя функция CSI обычно называется SPI, в данном изделии она также называется CSI, поэтому в данном руководстве она упоминается именно так.

2. Может быть выбран только в режиме HS (высокоскоростной основной)

3. Изделия с количеством контактов от 20 до 52.

4. Изделия с количеством контактов от 64 до 128.
