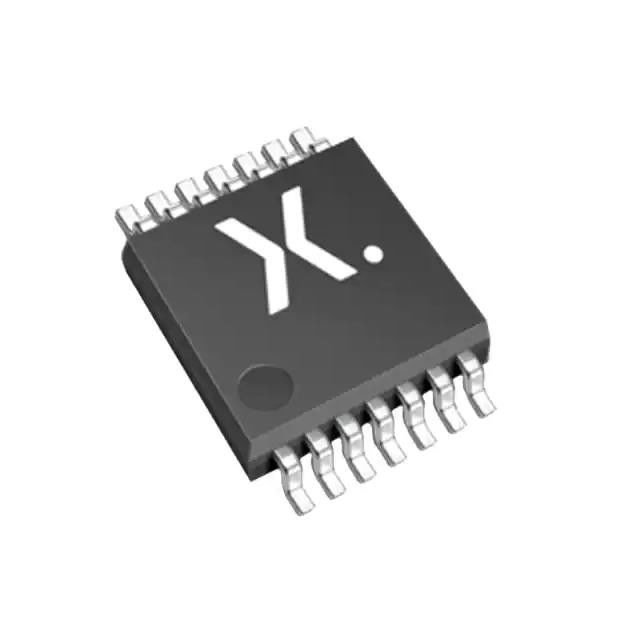

IC 74HC32PW 118 4CH 2-INP 4 канала логических ворот инвертора 14TSSOP
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | 74HC32PW, 118 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Тип логики: | ИЛИ ворота | Количество схем: | 4 |
|---|---|---|---|
| Количество входных сигналов: | 2 | Напряжение - питание: | 2V | 6V |
| Ток - тихий (макс.): | µA 2 | Ток - Выход высокий, низкий: | 5.2mA, 5.2mA |
| Уровень логики входного сигнала - низкий уровень: | 0,5 В ~ 1,8 В | Уровень логики входного сигнала - высокий: | 1.5V | 4.2V |
| Высокий свет: | 14TSSOP Инверторный логический вентиль IC,74HC32PW 118 4CH 2-INP,Инверторный логический вентиль IC 74HC32PW |
||
Характер продукции
74HC32PW,118 IC GATE OR 4CH 2-INP 14TSSOP Логические ворота и инверторы
OR Gate IC 4 Канал 14-TSSOP
Спецификации 74HC32PW,118
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Логика | |
| Ворота и инверторы | |
| Мфр | Nexperia USA Inc. |
| Серия | 74HC |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Статус продукта | Активный |
| Тип логики | Врата ОР |
| Количество схем | 4 |
| Количество входов | 2 |
| Особенности | - |
| Напряжение - питание | 2V ~ 6V |
| Ток - тихий (макс.) | 2 μA |
| Ток - Выход высокий, низкий | 5.2mA, 5.2mA |
| Уровень логики ввода - низкий | 0.5V ~ 1.8V |
| Уровень логики ввода - высокий | 1.5V ~ 4.2V |
| Максимальная задержка распространения @ V, Максимальная CL | 15ns @ 6V, 50pF |
| Операционная температура | -40°C ~ 125°C |
| Тип установки | Поверхностный монтаж |
| Пакет изделий поставщика | 14-TSSOP |
| Пакет / чемодан | 14-TSSOP (0,173", 4,40 мм в ширину) |
| Номер базовой продукции | 74HC32 |
Особенности74HC32PW,118
• Широкий диапазон напряжения питания от 2,0 до 6,0 В
• Низкое рассеивание мощности CMOS
• Высокая шумоподавляемость
• мощность зажигания превышает 100 мА на JESD 78 класса II уровня B
• Соответствует стандартам JEDEC:
• JESD8C (2,7 В до 3,6 В)
• JESD7A (2,0 В до 6,0 В)
• Уровни ввода:
• для 74HC32: уровень CMOS
• Для 74HCT32: уровень TTL
• Симметричный выходный импеданс
• Сбалансированные задержки распространения
• Защита от ESD:
• HBM JESD22-A114F превышает 2000 В
• MM JESD22-A115-A превышает 200 В
• Много вариантов пакета услуг
• Специфицируется от -40 °C до +85 °C и от -40 °C до +125 °C
Общее описаниеиз74HC32PW,118
74HC32; 74HCT32 представляет собой четырехступенчатый 2-входной шлюз OR. Входы включают диоды с зажимом. Это позволяет использовать ограничивающие токи резисторы для интерфейса входов к напряжениям, превышающим VCC.
Экологические и экспортные классификации74HC32PW,118
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
