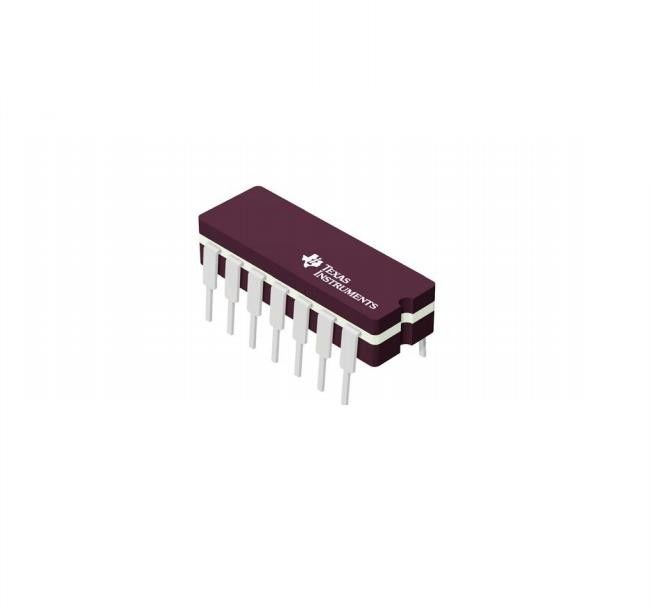

ВОЕННАЯ Programmable логика откалывает 4CH 2 ВХОДНОЙ СИГНАЛ 3V ДО 1 CD4001BF3A
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | CD4001BF3A |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Модель: | JM38510/50404BRA | упаковка: | большая часть |
|---|---|---|---|
| Mfg: | TI | Температура: | -55°C | 125°C |
| Состояние продукта: | Активный | ||
| Высокий свет: | ВОЕННЫЕ Programmable обломоки логики,Programmable обломоки логики 4CH,CD4001BF3A |
||
Характер продукции
Логика 4-CH обломока IC интегральной схемаы CD4001BF3A ВОЕННАЯ, 2-INPUT 3-V ДО 1
НИ канал 14-CDIP IC 4 ворот
Спецификации CD4001BF3A
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемаы (ICs) |
| Логика | |
| Ворота и инверторы | |
| Mfr | Texas Instruments |
| Серия | - |
| Пакет | Трубка |
| Состояние продукта | Активный |
| Тип логики | НИ ворота |
| Количество цепей | 4 |
| Количество входных сигналов | 2 |
| Особенности | - |
| Напряжение тока - поставка | 3V | 18V |
| Настоящий - спокойный (Макс) | µA 5 |
| Текущий объем производства высокий, низкий | 6.8mA, 6.8mA |
| Уровень логики входного сигнала - низкий уровень | 1.5V | 4V |
| Уровень логики входного сигнала - высокий | 3.5V | 11V |
| Максимальная задержка распространения @ v, максимальный CL | 90ns @ 15V, 50pF |
| Рабочая температура | -55°C | 125°C |
| Устанавливать тип | Через отверстие |
| Пакет прибора поставщика | 14-CDIP |
| Пакет/случай | 14-CDIP (0,300", 7.62mm) |
Особенности CD4001BF3A
■Задержка распространения time=60 ns (тип.) на CL=50pF, VDD=10V
■Амортизированные входы и выходы
■Унифицированное sy mmetrical вывело наружу характеристики
■100% testedformaximumquiescentcurrentat201 5-V.10-V, и параметрические оценки 15-V
■Максимальное течение входного сигнала 1μA на 18V над полным рядом пакет-температуры; nA 100 на 18 v и 25°c
допустимый предел #Noise (над диапазоном температур полного пакета):
1Vat VDD=5V 2Vat VDD=10V 2.5VatVDD-15V
■Соотвествует все временного стандарта No.13B JEDEC, «стандартное forDescriptionof «b» SeriesCMOSDevices» Specltications
МАКСИМАЛЬНЫЕ ОЦЕНКИ, абсолютный максимум значений CD4001BF3A
РЯД ПОДАЧИ НАПРЯЖЕНИЯ DC. (VDD)
Refarancad напряжений тока к терминалу Vss): - 0.5V to+20V
РЯД NPUTvoLTAGE, ВСЕ ВХОДНЫЕ СИГНАЛЫ: - 0.5V к VDD +05V
DCINPUTCuARENT, AY ONEINPUT: ±10mA
ДИССИПАЦИЯ СИЛЫ СОГЛАСНО С ПАКЕТ (PD)
ForTA=-559Clo+100°C, 500mW
ForTA=+100C lo125°C, lo 200mw Drnte Lineartys 12mwW/C
ДИССИПАЦИЯ ПРИБОРА В ВЫВЕДЕННЫЙ НАРУЖУ ТРАНЗИСТОР
FORTA=FULLPACKAGE-TEMPERATURERANGE (ВЕСЬ пакет Typee): 100mW
РУКОВОДСТВО TEMPERATUAE (ВО ВРЕМЯ ПАЯТЬ):
На fromcase дюйма ±1/32 расстояния 1/16 (1.59±0.79mm) для 10s максимального +265°C
Классификации экологических & экспорта CD4001BF3A
| АТРИБУТ | ОПИСАНИЕ |
| Состояние RoHS | ROHS3 уступчивое |
| Уровень чувствительности влаги (MSL) | Не применимый |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
