NVMFWS015N10MCLT1G PTNG 100V LL NCH SO-8FL СМАЧИВАЕМЫЙ
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | NVMFWS015N10MCLT1G |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Состояние продукта: | Активный | Тип FET: | N-канал |
|---|---|---|---|
| Технология: | MOSFET (металлическая окись) | Стеките к напряжению тока источника (Vdss): | 100 v |
| Настоящий - непрерывный сток (id) @ 25°C: | 10.5A (животики), 54A (Tc) | Напряжение тока привода (максимальный Rds дальше, минимальный Rds дальше): | 4.5V, 10V |
| Rds на (Макс) @ id, Vgs: | 12.2mOhm @ 14A, 10V | Id Vgs (th) (Макс) @: | 3V @ 77µA |
| Выделить: | NVMFWS015N10MCLT1G,PTNG 100В LL NCH,100В LL NCH SO-8FL |
||
Характер продукции
NVMFWS015N10MCLT1G Танталовый конденсатор Ptng 100v Ll Nch So-8fl Wettable

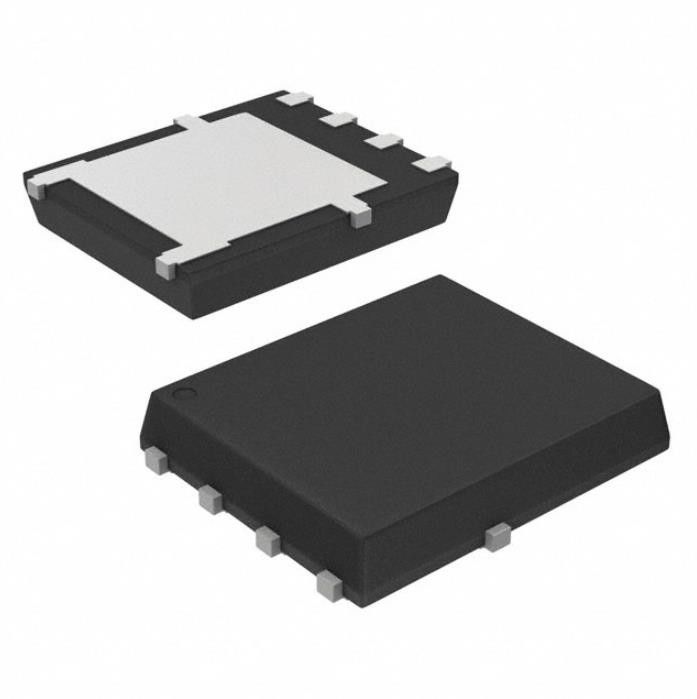

N-канальный 100 В 10,5 A (Ta), 54 A (Tc) 3 Вт (Ta), 79 Вт (Tc) Монтаж на поверхность 5-DFN (5x6) (8-SOFL)
Технические характеристикиNVMFWS015N10MCLT1G
| ТИП | ОПИСАНИЕ |
| Категория | Транзисторы |
| полевые транзисторы, МОП-транзисторы | |
| производитель | онсеми |
| Ряд | Автомобильная промышленность, AEC-Q101 |
| Статус продукта | Активный |
| Тип полевого транзистора | N-канал |
| Технологии | МОП-транзистор (оксид металла) |
| Напряжение сток-исток (Vdss) | 100 В |
| Ток — непрерывный слив (Id) при 25°C | 10,5 А (Та), 54 А (Тс) |
| Напряжение привода (макс. Rds вкл., Min Rds вкл.) | 4,5 В, 10 В |
| Rds On (Max) @ Id, Vgs | 12,2 мОм при 14 А, 10 В |
| Vgs(th) (макс.) @ Id | 3 В при 77 мкА |
| Заряд затвора (Qg) (макс.) @ Vgs | 19 нКл при 10 В |
| VGS (макс.) | ±20В |
| Входная емкость (Ciss) (макс.) при Vds | 1338 пФ при 50 В |
| Полевой транзистор | - |
| Рассеиваемая мощность (макс.) | 3 Вт (Та), 79 Вт (Тс) |
| Рабочая Температура | -55°C ~ 175°C (ТДж) |
| Тип крепления | Поверхностное крепление |
| Пакет устройств поставщика | 5-ДФН (5х6) (8-СОФЛ) |
| Пакет/кейс | 8-PowerTDFN, 5 отведений |
ОсобенностиNVMFWS015N10MCLT1G
• Малая площадь основания (5x6 мм) для компактного дизайна
• Низкий RDS(on) для минимизации потерь проводимости
• Низкая добротность и емкость для минимизации потерь драйвера
• NVMFWS015N10MCL — вариант смачиваемой боковой поверхности для улучшенного оптического контроля
Приложения изNVMFWS015N10MCLT1G
1. Вся среда приложения влияет на показанные значения теплового сопротивления.
и они не являются константами и действительны только для отмеченных конкретных условий.
2. Поверхностный монтаж на плате FR4 с использованием 650 мм2, 2 унции.Медная накладка.
3. Максимальный ток для импульсов длительностью до 1 секунды выше, но зависит от длительности импульса и коэффициента заполнения.
Экологические и экспортные классификацииNVMFWS015N10MCLT1G
| АТРИБУТ | ОПИСАНИЕ |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченно) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
