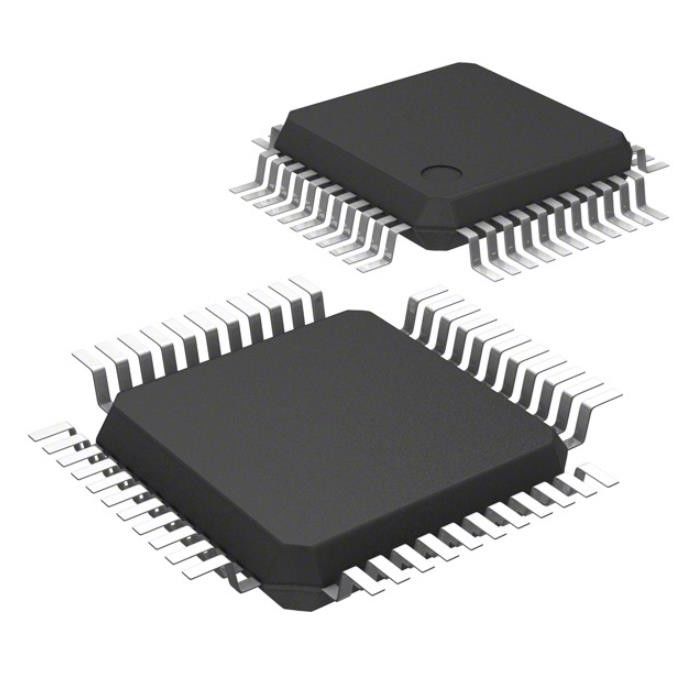

Конденсатор обломока Ic тантала R5F100FGAFP#50 Mcu 16bit 128kb внезапное 44lqfp
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | R5F100FGAFP#50 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Состояние продукта: | Активный | Digi-ключ Programmable: | Не подтверженный |
|---|---|---|---|
| Процессор ядра: | RL78 | Размер ядра: | шестнадцатиразрядный |
| Скорость: | 32MHz | Взаимодействие: | CSI, ² c I, LINbus, UART/USART |
| Peripherals: | DMA, LVD, POR, PWM, WDT | Номер I/O: | 31 |
Характер продукции
Микроконтроллер IC шестнадцатиразрядное 32MHz 128KB RL78 RL78/G13 (128K x 8) ВНЕЗАПНОЕ 44-LQFP (10x10)
Спецификации R5F100FGAFP#50
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемаы (ICs) |
| Врезанный | |
| Микроконтроллеры | |
| Mfr | Электроника Америка Inc Renesas |
| Серия | RL78/G13 |
| Пакет | Лента & вьюрок (TR) |
| Раскроенная лента (CT) | |
| Digi-Reel® | |
| Состояние продукта | Активный |
| Digi-ключ Programmable | Не подтверженный |
| Процессор ядра | RL78 |
| Размер ядра | шестнадцатиразрядный |
| Скорость | 32MHz |
| Взаимодействие | CSI, ² c I, LINbus, UART/USART |
| Peripherals | DMA, LVD, POR, PWM, WDT |
| Номер I/O | 31 |
| Размер запоминающего устройства программы | 128KB (128K x 8) |
| Тип памяти программы | ВСПЫШКА |
| Размер EEPROM | 8K x 8 |
| Размер RAM | 12K x 8 |
| Напряжение тока - поставка (Vcc/Vdd) | 1.6V | 5.5V |
| Преобразователи данных | A/D 10x8/10b |
| Тип генератора | Внутренний |
| Рабочая температура | -40°C | 85°C (ЖИВОТИКИ) |
| Устанавливать тип | Поверхностный держатель |
| Пакет/случай | 44-LQFP |
| Пакет прибора поставщика | 44-LQFP (10x10) |
| Низкопробный номер продукта | R5F100 |
ОСОБЕННОСТИ R5F100FGAFP#50
Ультра-низкая технология расхода энергии
• VDD = одиночное напряжение тока электропитания 1,6 к 5,5 v
• Режим ОСТАНОВКИ
• Режим СТОПА
• Режим SNOOZE
Ядр C.P.U. RL78
• Архитектура CISC с трубопроводом 3 этапов
• Минимальное время выполнения инструкции: Может быть быстрый ход changedfrom (0,03125 μs: @ генератор на-обломока operationwith 32 MHz высокоскоростной) к ультра-низкой скорости (30,5 μs: @ деятельность 32,768 КГц с subsystemclock)
• Место для адреса: 1 MB
• Общецелевые регистры: (8-разрядные банки × 4 × регистра 8)
• RAM На-обломока: 2 до 32 KB
Флэш-память кода
• Флэш-память кода: 16 до 512 KB
• Размер блока: 1 KB
• Запрет стирания и перезаписывать блока (securityfunction)
• На-обломок отлаживает функцию
• Само-программирование (с функцией обмена ботинка/внезапной функцией shieldwindow)
Флэш-память данных
• Флэш-память данных: 4 KB к 8 KB
• Задняя земная деятельность (BGO): Инструкции могут beexecuted от памяти программы пока перезаписывающ флэш-память thedata.
• Количество переработанных вариантов: 1 000 000 раз (ТИП.)
• Напряжение тока переработанных вариантов: VDD = 1,8 до 5,5 v
Высокоскоростной генератор на-обломока
• Выберите от 32 MHz, 24 MHz, 16 MHz, 12 MHz, 8 MHz, 6 MHz, 4 MHz, 3 MHz, 2 MHz, и 1 MHz
• Высокая точность: +/- 5,5 v, ЖИВОТИКИ = -20 к +85°C) работая температура окружающей среды 1.0% (VDD = 1,8 до
• ЖИВОТИКИ = -40 к +85°C (a: Применения потребителя, d: Промышленные применения)
• ЖИВОТИКИ = -40 к +105°C (g: Промышленные применения)
Управление силы и функция возврата
• цепь сил-на-возврата На-обломока (POR)
• детектор напряжения тока На-обломока (LVD) (отборные прерывание и возврат от 14 уровней)
Регулятор DMA (сразу доступа к памяти)
• 2/4 каналов
• Количество часов во время передачи между 8/16-bit SFR и внутренним RAM: 2 часа
Применения R5F100FGAFP#50
Классификации экологических & экспорта R5F100FGAFP#50
| АТРИБУТ | ОПИСАНИЕ |
| Состояние RoHS | ROHS3 уступчивое |
| Уровень чувствительности влаги (MSL) | 3 (168 часов) |
| Состояние ДОСТИГАЕМОСТИ | ДОСТИГНИТЕ без изменений |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
