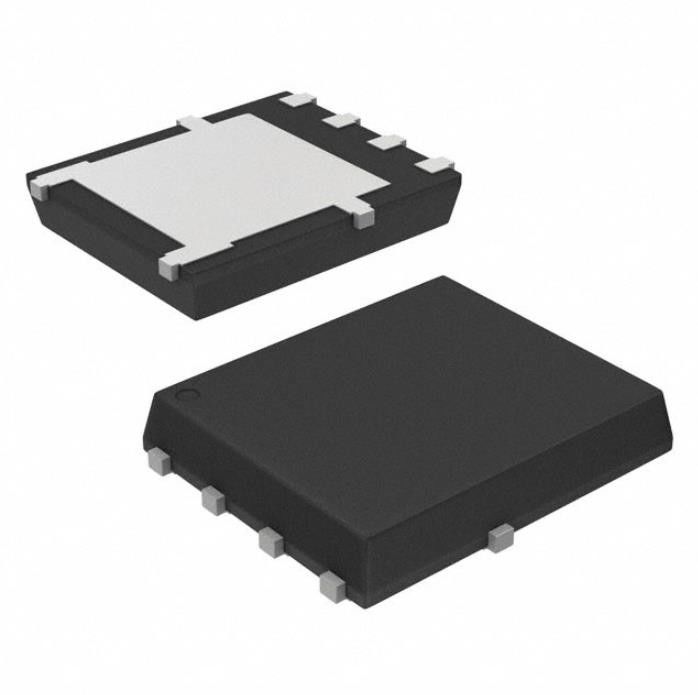

Mosfet N-Ch 40v 35a/185a 5dfn конденсатора обломока тантала NVMFS5C430NWFAFT1G
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | NVMFS5C430NWFAFT1G |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Состояние продукта: | Активный | Тип FET: | N-канал |
|---|---|---|---|
| Технология: | MOSFET (металлическая окись) | Стеките к напряжению тока источника (Vdss): | 40 v |
| Настоящий - непрерывный сток (id) @ 25°C: | 35A (животики), 185A (Tc) | Напряжение тока привода (максимальный Rds дальше, минимальный Rds дальше): | 10V |
| Rds на (Макс) @ id, Vgs: | 1.7mOhm @ 50A, 10V | Id Vgs (th) (Макс) @: | 3.5V @ 250µA |
Характер продукции
Mosfet N-Ch 40v 35a/185a 5dfn конденсатора обломока тантала NVMFS5C430NWFAFT1G
N-канал 40 v 35A (животики), 185A (Tc) 3.8W (животики), (Tc) держатель 5-DFN поверхности 106W (5x6) (8-SOFL)
Спецификации NVMFS5C430NWFAFT1G
| ТИП | ОПИСАНИЕ |
| Категория | Дискретные продукты полупроводника |
| Транзисторы | |
| FETs, MOSFETs | |
| Одиночные FETs, MOSFETs | |
| Mfr | onsemi |
| Серия | Автомобильный, AEC-Q101 |
| Пакет | Лента & вьюрок (TR) |
| Раскроенная лента (CT) | |
| Состояние продукта | Активный |
| Тип FET | N-канал |
| Технология | MOSFET (металлическая окись) |
| Стеките к напряжению тока источника (Vdss) | 40 v |
| Настоящий - непрерывный сток (id) @ 25°C | 35A (животики), 185A (Tc) |
| Напряжение тока привода (максимальный Rds дальше, минимальный Rds дальше) | 10V |
| Rds на (Макс) @ id, Vgs | 1.7mOhm @ 50A, 10V |
| Id Vgs (th) (Макс) @ | 3.5V @ 250µA |
| Обязанность ворот (Qg) (Макс) @ Vgs | 47 nC @ 10 v |
| Vgs (Макс) | ±20V |
| Входная емкость (Ciss) (Макс) @ Vds | 3300 pF @ 25 v |
| Особенность FET | - |
| Диссипация силы (Макс) | 3.8W (животики), 106W (Tc) |
| Рабочая температура | -55°C | 175°C (TJ) |
| Устанавливать тип | Поверхностный держатель |
| Пакет прибора поставщика | 5-DFN (5x6) (8-SOFL) |
| Пакет/случай | 8-PowerTDFN, 5 руководств |
| Низкопробный номер продукта | NVMFS5 |
ОСОБЕННОСТИ NVMFS5C430NWFAFT1G
• Небольшой след ноги (5x6 mm) для компактного дизайна
• Низкий RDS (дальше) для того чтобы уменьшить потери при теплопроводности
• Низкое QG и емкость для того чтобы уменьшить потери водителя
• Вариант фланка − NVMFS5C430NWF Wettable для увеличенного оптически осмотра
• AEC−Q101 квалифицировало и PPAP способное
• Эти приборы Pb−Free и RoHS уступчивое
Применения NVMFS5C430NWFAFT1G
1. Вся среда прикладной программы плотно сжимает показанные значения термального сопротивления, они нет констант и только действительны для определенных замеченных условий.
2. Surface−mounted на FR4 доске используя 650 mm2, 2 oz. Пусковая площадка Cu.
3. Максимальное течение для ИМПов ульс покуда 1 секунда выше но зависит на продолжительности и круге обязаностей ИМПа ульс.
Классификации экологических & экспорта NVMFS5C430NWFAFT1G
| АТРИБУТ | ОПИСАНИЕ |
| Состояние RoHS | ROHS3 уступчивое |
| Уровень чувствительности влаги (MSL) | 1 (неограниченный) |
| Состояние ДОСТИГАЕМОСТИ | ДОСТИГНИТЕ без изменений |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
