LM5127QRGZRQ1 Реле общего назначения 42v Wide-Vin Triple Buck and Boo
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | LM5127QRGZRQ1 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Состояние продукта: | Активный | Тип выхода: | Водитель транзистора |
|---|---|---|---|
| Функция: | Шаг вверх, шаг вниз, шаг вверх/вниз | Выходная конфигурация: | Позитв |
| Топология: | Самец оленя, поддержка, SEPIC | Количество выходов: | 3 |
| Участки выхода: | 1 | Напряжение тока - поставка (Vcc/Vdd): | 0.8V | 42V |
Характер продукции
LM5127QRGZRQ1 Реле общего назначения 42v Wide-Vin Triple Buck and Boo
Понижающий, повышающий, регулятор SEPIC с положительным выходом, повышающий, понижающий, повышающий/понижающий DC-DC контроллер IC 48-VQFN (7x7)
Технические характеристики LM5127QRGZRQ1
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Управление питанием (PMIC) | |
| Коммутационные контроллеры постоянного тока постоянного тока | |
| производитель | Инструменты Техаса |
| Ряд | - |
| Упаковка | Лента и катушка (TR) |
| Разрезать ленту (CT) | |
| Digi-Reel® | |
| Статус продукта | Активный |
| Тип выхода | Драйвер транзистора |
| Функция | Шаг вверх, шаг вниз, шаг вверх/вниз |
| Выходная конфигурация | Положительный |
| Топология | Бак, Повышение, СЕПИК |
| Количество выходов | 3 |
| Выходные фазы | 1 |
| Напряжение питания (Vcc/Vdd) | 0,8 В ~ 42 В |
| Частота - переключение | 100 кГц ~ 2,2 МГц |
| Рабочий цикл (макс.) | 94% |
| Синхронный выпрямитель | Нет |
| Синхронизация часов | Да |
| Последовательные интерфейсы | - |
| Особенности управления | Ограничение тока, включение, управление частотой, плавный пуск |
| Рабочая Температура | -40°C ~ 150°C (ТДж) |
| Тип крепления | Поверхностный монтаж, смачиваемая поверхность |

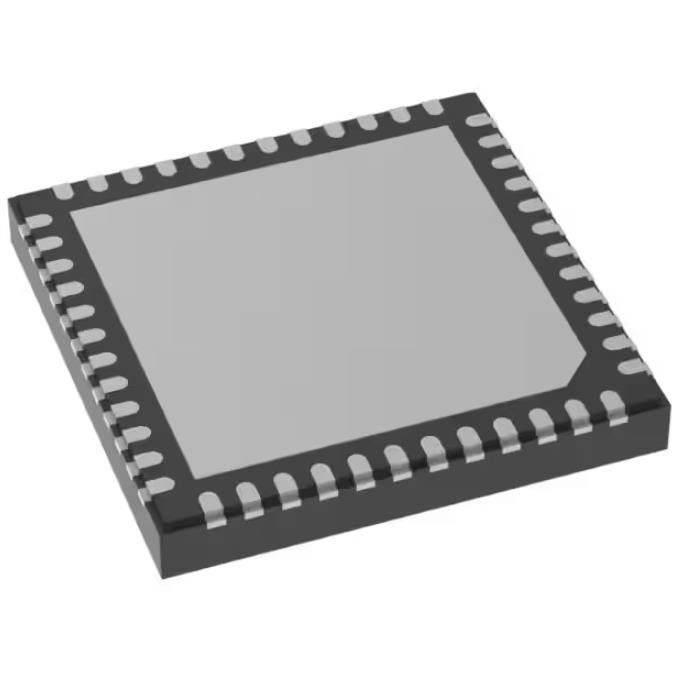

| Пакет/кейс | 48-VFQFN Открытая подушка |
| Пакет устройств поставщика | 48-ВКФН (7х7) |
| Базовый номер продукта | LM5127 |
ОсобенностиLM5127QRGZRQ1
• AEC-Q100 сертифицирован для автомобильного применения
– Температурный класс 1: от –40°C до +125°C, TA
• Функциональная безопасность
– Имеется документация, помогающая проектировать систему функциональной безопасности.
• Подходит для различных архитектур и масштабируется
– Синхронные контроллеры с тремя выходами
– Гибкая топология
• CH1: топология повышения/понижения
• CH2, CH3: топология с двумя однофазными понижающими преобразователями / двухфазным чередующимся понижающим преобразователем
- Включить пин-код и индикатор PGOOD для каждого канала
- Дополнительный монитор батареи с низким IQ
• Широкий рабочий диапазон для автомобильных приложений
– Рабочий диапазон входного напряжения от 3,8 В до 42 В
– Минимальный добавочный вход 0,8 В, когда BIAS ≥ 3,8 В
– Boost-выход: регулируемый до 42 В
– Выход Buck: фиксированный 3,3 В, 5 В или регулируемый.0,8–42 В
– Работа байпаса, когда VSUPPLY>VLOAD (повышение)
– Работа LDO при VSUPPLY ≈ VLOAD (buck)
• Минимальный расход заряда батареи
– Ток отключения ≤ 2,8 мкА
- Автоматический переход в спящий режим с низким IQ
- Разряд батареи во сне
• IQ≤ 14 мкА при включенном понижающем напряжении 3,3 В.
• IQ≤ 22 мкА при 3,3-В и 5-В понижающих преобразователях
• IQ≤ 32 мкА при 3,3-В, 5-В buck on andboost в байпасе
– Высокая эффективность благодаря мощным 5-вольтовым драйверам
– Регуляторы VCC и VDD с двумя входами
• Небольшое и экономичное решение
– Максимальная частота коммутации 2,2 МГц
— Внутренний загрузочный диод (повышающий)
– Постоянное ограничение пикового тока
– Поддерживает измерение тока индуктора DCR
– QFN-48 со смачиваемыми бортами
• Избегайте помех и перекрестных помех в диапазоне AM
– Дополнительная синхронизация часов
– Частота переключения от 100 кГц до 2,2 МГц
– Выбираемый режим переключения (FPWM, диодная эмуляция и режим пропуска)
• Снижение электромагнитных помех
– Дополнительный программируемый расширенный спектр
• Программируемость и гибкость
- Программируемый порог пробуждения и сна
– Динамическое программирование частоты коммутации
- Регулируемое время плавного пуска
– Регулируемый выход с опорным сигналом 0,8 В ±1 %
– Адаптивный контроль мертвого времени
• Встроенные функции защиты
- Защита от сверхтока
• Поцикловое ограничение пикового тока
• Дополнительная защита от режима сбоев (buck)
• Дополнительная защита режима блокировки (buck)
– Защита от перенапряжения
— HB-SW защита от короткого замыкания (повышение)
– Тепловое отключение
ПриложенияизLM5127QRGZRQ1
• Автомобильная информационно-развлекательная система/кластер
• Автомобильная электроника / освещение
• Автомобильный ADAS
Экологические и экспортные классификацииLM5127QRGZRQ1
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Непригодный |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
