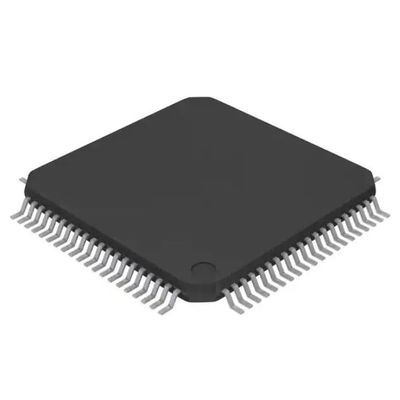

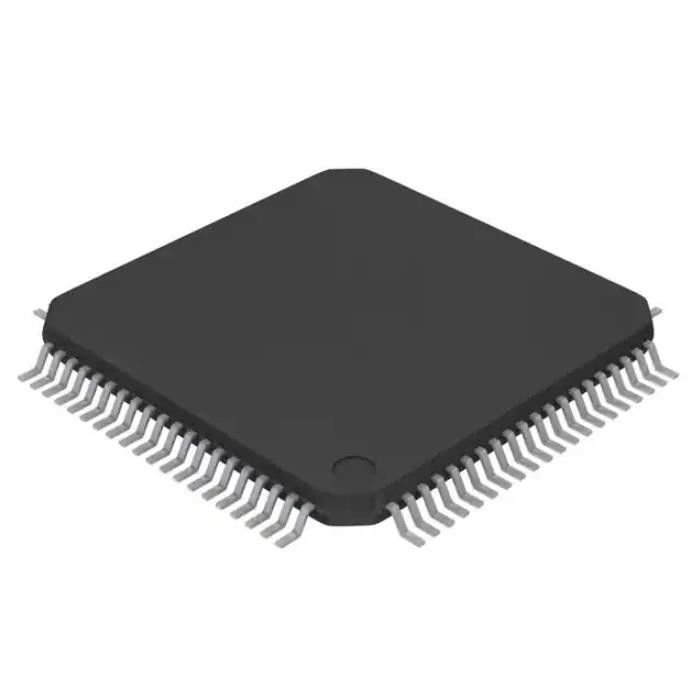

82V2042EPFG Назначение Реле Ic Телекоммуникационный интерфейс 80tqfp
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | 82V2042EPFG |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Пакет: | Поднос | Состояние продукта: | Активный |
|---|---|---|---|
| Функция: | Блок интерфейса строки (LIU) | Интерфейс: | LIU |
| Напряжение тока - поставка: | 3.13V | 3.47V | Рабочая температура: | -40°C | 85°C |
| Устанавливать тип: | Поверхностный держатель | Пакет/случай: | 80-LQFP |
Характер продукции
Технические характеристики82В2042ЭПФГ
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Интерфейс | |
| Телеком | |
| производитель | Ренесас Электроникс Америка Инк |
| Ряд | - |
| Упаковка | Поднос |
| Статус продукта | Активный |
| Функция | Блок линейного интерфейса (LIU) |
| Интерфейс | ЛИУ |
| Напряжение - питание | 3,13 В ~ 3,47 В |
| Текущий - Поставка | - |
| Рабочая Температура | -40°С ~ 85°С |
| Тип крепления | Поверхностное крепление |
| Пакет/кейс | 80-LQFP |
| Пакет устройств поставщика | 80-TQFP (14x14) |
| Базовый номер продукта | 82В2042 |
Особенности82В2042ЭПФГ
• Двухканальные интерфейсы линий ближней связи T1/E1/J1
• Поддерживает HPS (бесконтактное защитное переключение) для защиты 1+1 без внешних реле.
• Программируемое переключение T1/E1/J1, позволяющее использовать одну спецификацию для любого состояния линии.
• Одиночный источник питания 3,3 В с допуском 5 В на цифровых интерфейсах
• Соответствует или превосходит спецификации в
- АНСИ Т1.102, Т1.403 и Т1.408
- МСЭ I.431, G.703, G.736, G.775 и G.823
- ETSI 300-166, 300-233 и TBR12/13
- Паб AT&T 62411
• Программно-программируемое или аппаратное по выбору на:
- Волнообразующие шаблоны
- Оконечный импеданс линии (T1: 100 Ом, J1: 110 Ом, E1: 75 Ом/120 Ом)
- Настройка произвольной формы импульса
- Положение JA (подавитель джиттера) (тракт приема или тракт передачи)
- Системные интерфейсы с одной направляющей/двумя направляющими
- Линейное кодирование/декодирование B8ZS/HDB3/AMI
- Активный фронт тактового сигнала передачи (TCLK) и тактового сигнала приема (RCLK)
- Активный уровень передачи данных (TDATA) и приема данных (RDATA)
- Отключение питания приемника или передатчика
- Настройка высокого импеданса для линейных драйверов
- Генерация и обнаружение PRBS (псевдослучайной битовой последовательности) с полиномами 215-1 PRBS для E1
- Генерация и обнаружение QRSS (сигналов квазислучайной последовательности) с полиномами 220-1 QRSS для T1/J1
- 16-битный счетчик ошибок BPV (нарушение биполярного импульса) / избыточный нуль / PRBS или QRSS
- Аналоговая петля, цифровая петля, удаленная петля и внутриполосная петля
• Адаптивная чувствительность приема до -20 дБ (только в режиме хоста)
• Неинтрузивный мониторинг в соответствии со спецификацией ITU G.772
• Защита от короткого замыкания и внутренний защитный диод для линейных драйверов
• Обнаружение LOS (потеря сигнала) с программируемыми уровнями LOS (только в режиме хоста)
• Обнаружение AIS (сигнал индикации тревоги)
• JTAG-интерфейс
• Поддерживает последовательный интерфейс управления, немультиплексированные интерфейсы Motorola и Intel и аппаратный режим управления.
• Совместимость по выводам с 82V2082 T1/E1/J1 дальнего/короткого перемещения LIU и 82V2052E E1 ближнего перемещения LIU
• Доступен в 80-контактном корпусе TQFPGreen.
IDT82V2042E может быть сконфигурирован как двухканальный модуль линейного интерфейса T1, E1 или J1.IDT82V2042E выполняет восстановление тактовой частоты/данных, декодирование линии AMI/B8ZS/HDB3, а также обнаруживает и сообщает об условиях LOS.Встроенный адаптивный эквалайзер позволяет повысить чувствительность приема и позволяет программировать уровни LOS.На пути передачи есть кодер AMI/B8ZS/HDB3 и формирователь формы волны.Существует один аттенюатор джиттера, который можно разместить либо на пути приема, либо на пути передачи.Аттенюатор джиттера также можно отключить.IDT82V2042E поддерживает системные интерфейсы Single Rail и Dual Rail.Для облегчения обслуживания сети в микросхему встроена схема генерации/обнаружения PRBS/QRSS, и в зависимости от приложения могут быть установлены различные типы обратной связи.Для каждого канала можно выбрать четыре различных вида импеданса окончания линии: 75 Ом, 100 Ом, 110 Ом и 120 Ом.Микросхема также обеспечивает защиту драйвера от короткого замыкания и внутренний защитный диод, а также поддерживает граничное сканирование JTAG.Чип может управляться как программно, так и аппаратно.IDT82V2042E можно использовать в LAN, WAN, маршрутизаторах, беспроводных базовых станциях, IAD, IMA, IMAP, шлюзах, устройствах доступа с ретрансляцией кадров, оборудовании CSU/DSU и т. д.
Экологические и экспортные классификации82В2042ЭПФГ
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
