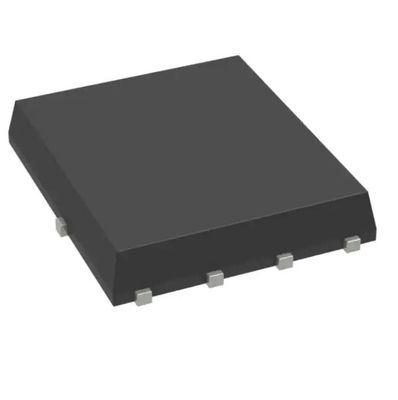

FDWS86380-F085 Мосфет IC микросхема N-CH 80V 50A POWER56
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | FDWS86380-F085 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Состояние продукта: | Активный | Процессор ядра: | N-канал |
|---|---|---|---|
| Технология: | MOSFET (металлическая окись) | Стеките к напряжению тока источника (Vdss): | 80 v |
| Настоящий - непрерывный сток (id) @ 25°C: | 50A (Tc) USART | Напряжение тока привода (максимальный Rds дальше, минимальный Rds дальше): | 10V |
| Rds на (Макс) @ id, Vgs: | 13.4mOhm @ 50A, 10V | Id Vgs (th) (Макс) @: | 4V @ 250µA |
| Высокий свет: | FDWS86380-F085,микросхема MOSFET,N-CH 80V 50A POWER56 |
||
Характер продукции
FDWS86380-F085 Реле общего назначения Mosfet N-Ch 80v 50a Power56
N-канальный, 80 В, 50 А (Tc), 75 Вт (Tj), мощность для поверхностного монтажа56
Технические характеристикиФДВС86380-Ф085
| ТИП | ОПИСАНИЕ |
| Категория | Дискретные полупроводниковые продукты |
| Транзисторы | |
| полевые транзисторы, МОП-транзисторы | |
| Одиночные полевые транзисторы, МОП-транзисторы | |
| производитель | онсеми |
| Ряд | Автомобильная промышленность, AEC-Q101, PowerTrench® |
| Упаковка | Лента и катушка (TR) |
| Разрезать ленту (CT) | |
| Статус продукта | Активный |
| Тип полевого транзистора | N-канал |
| Технологии | МОП-транзистор (оксид металла) |
| Напряжение сток-исток (Vdss) | 80 В |
| Ток — непрерывный слив (Id) при 25°C | 50А (Тс) |
| Напряжение привода (макс. Rds вкл., Min Rds вкл.) | 10В |
| Rds On (Max) @ Id, Vgs | 13,4 мОм при 50 А, 10 В |
| Vgs(th) (макс.) @ Id | 4 В при 250 мкА |
| Заряд затвора (Qg) (макс.) @ Vgs | 30 нКл при 10 В |
| VGS (макс.) | ±20В |
| Входная емкость (Ciss) (макс.) при Vds | 1440 пФ при 40 В |
| Полевой транзистор | - |
| Рассеиваемая мощность (макс.) | 75 Вт (ТДж) |
| Рабочая Температура | -55°C ~ 175°C (ТДж) |
| Тип крепления | Поверхностное крепление |
| Пакет устройств поставщика | Мощность56 |
| Пакет/кейс | 8-PowerTDFN |
| Базовый номер продукта | ФДВС86380 |
ОсобенностиФДВС86380-Ф085
• Тип RDS(on) = 11,3 м при VGS = 10 В;ID = 50 А
• тип Qg(tot) = 20 нКл при VGS = 10 В;ID = 50 А
• Возможности СИУ
• Смачиваемые поверхности для автоматического оптического контроля (AOI)
• Квалификация AEC-Q101 и поддержка PPAP
• Это устройство не содержит свинца, галогенов и бромированных огнестойких добавок и соответствует требованиям RoHS.
ПрименениеФДВС86380-Ф085
• Управление автомобильным двигателем
• Управление силовой передачей
• Драйверы соленоидов и двигателей
• Электронное рулевое управление
• Встроенный стартер/генератор
• Архитектуры распределенного питания и VRM
• Первичный переключатель для систем на 12 В
Экологические и экспортные классификацииФДВС86380-Ф085
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченно) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8541.29.0095 |
