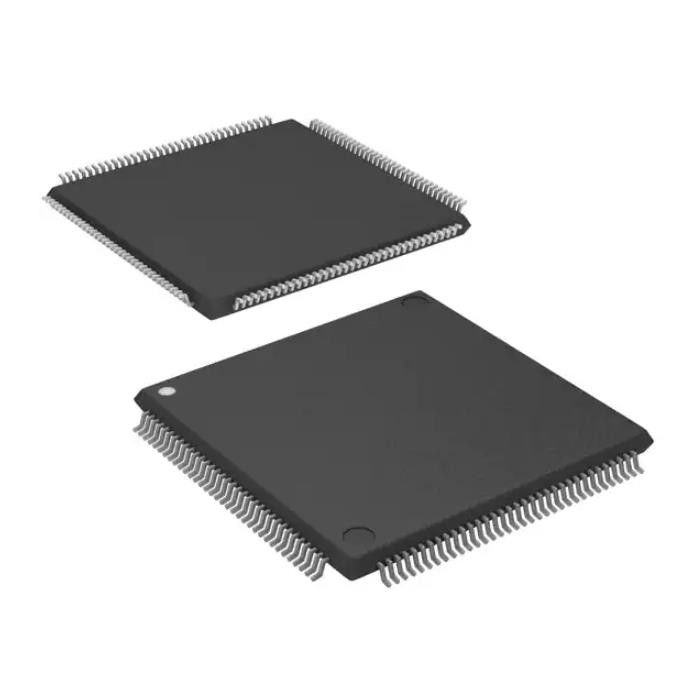

LCMXO2-1200HC-4TG144C Реле общего назначения Ic Fpga 107 I/O 144tqfp
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | LCMXO2-1200HC-4TG144C |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| упаковка: | Поднос | Состояние продукта: | Активный |
|---|---|---|---|
| Digi-ключ Programmable: | Не подтверженный | Количество лабораторий/CLBs: | 160 |
| Количество элементов логики/клеток: | 1280USART | Полные биты RAM: | 65536 |
| Номер I/O: | 107 | Напряжение тока - поставка: | 2.375V | 3.465V |
Характер продукции
LCMXO2-1200HC-4TG144C Реле общего назначения Ic Fpga 107 I/O 144tqfp
MachXO2 Программируемая пользователем вентильная матрица (FPGA) IC 107 65536 1280 144-LQFP
Технические характеристикиLCMXO2-1200HC-4TG144C
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Встроенный | |
| FPGA (программируемая пользователем вентильная матрица) | |
| производитель | Решетчатая полупроводниковая корпорация |
| Ряд | MachXO2 |
| Упаковка | Поднос |
| Статус продукта | Активный |
| Программируемый цифровой ключ | Не подтверждено |
| Количество LAB/CLB | 160 |
| Количество логических элементов/ячеек | 1280 |
| Всего бит ОЗУ | 65536 |
| Количество входов/выходов | 107 |
| Напряжение - питание | 2,375 В ~ 3,465 В |
| Тип крепления | Поверхностное крепление |
| Рабочая Температура | 0°C ~ 85°C (ТДж) |
| Пакет/кейс | 144-ЛКФП |
| Пакет устройств поставщика | 144-ТКФП (20x20) |
| Базовый номер продукта | LCMXO2-1200 |
ОсобенностиLCMXO2-1200HC-4TG144C
Гибкая логическая архитектура
• Шесть устройств с от 256 до 6864 LUT4 и от 18 до 334 входов/выходов
Устройства со сверхнизким энергопотреблением
• Усовершенствованный техпроцесс 65 нм с низким энергопотреблением
• Мощность в режиме ожидания всего 22 мкВт
• Программируемые дифференциальные входы/выходы с малым размахом
• Режим ожидания и другие параметры энергосбережения
Встроенная и распределенная память
• До 240 кбит встроенной блочной памяти sysMEM™
• До 54 кбит распределенной оперативной памяти
• Выделенная логика управления FIFO
Встроенная пользовательская флэш-память
• До 256 кбит пользовательской флэш-памяти
• 100 000 циклов записи
• Доступен через интерфейсы WISHBONE, SPI, I2 C и JTAG.
• Может использоваться в качестве программного ПЗУ процессора или в качестве флэш-памяти.
Предустановленный синхронный ввод-вывод источника
• Регистры DDR в ячейках ввода/вывода
• Специальная логика передачи
• Передача 7:1 для ввода/вывода дисплея
• Стандартная память DDR, DDRX2, DDRX4
• Выделенная память DDR/DDR2/LPDDR с поддержкой DQS
Высокопроизводительный гибкий буфер ввода-вывода
• Программируемый буфер sysIO™ поддерживает широкий
набор интерфейсов:
- LVCMOS 3,3/2,5/1,8/1,5/1,2
- ЛВТТЛ
- PCI
– LVDS, Шина-LVDS, MLVDS, RSDS, LVPECL
- СТЛ 25/18
– ВСТЛ 18
– Входы триггера Шмитта, гистерезис до 0,5 В
• Ввод/вывод поддерживает горячее подключение
• Встроенная дифференциальная терминация
• Программируемый режим подтягивания или опускания
Гибкая встроенная синхронизация
• Восемь основных часов
• До двух тактовых импульсов для высокоскоростных интерфейсов ввода-вывода (только верхняя и нижняя стороны)
• До двух аналоговых PLL на устройство с синтезом дробной частоты.
– Широкий диапазон входных частот (от 7 МГц до 400 МГц)
Энергонезависимая, бесконечно реконфигурируемая
• Мгновенное включение — включается за микросекунды.
• Одночиповое безопасное решение
• Программируется через JTAG, SPI или I2 C
• Поддерживает фоновое программирование энергонезависимой памяти
• Дополнительная двойная загрузка с внешней памятью SPI
Реконфигурация TransFR™
• Обновление логики в полевых условиях во время работы системы
Расширенная поддержка системного уровня
• Встроенные усиленные функции: SPI, I2 C, таймер/счетчик
• Встроенный генератор с точностью 5,5 %
• Уникальный TraceID для отслеживания системы
• Режим одноразового программирования (OTP)
• Единый источник питания с расширенным рабочим диапазоном
• Граничное сканирование стандарта IEEE 1149.1
• IEEE 1532-совместимое внутрисистемное программирование
Широкий спектр вариантов упаковки
• Варианты пакетов TQFP, WLCSP, ucBGA, csBGA, caBGA, ftBGA, fpBGA, QFN
• Варианты компактных пакетов
– размером от 2,5 мм х 2,5 мм
• Поддерживается миграция плотности
• Усовершенствованная упаковка без содержания галогенов
КусочкиLCMXO2-1200HC-4TG144C
Срезы 0-3 содержат два LUT4, питающих два регистра.Срезы 0-2 можно настроить как распределенную память.В Таблице 2-1 показаны возможности слайсов в блоках PFU, а также режимы работы, которые они разрешают.Кроме того, каждый PFU содержит логику, которая позволяет комбинировать LUT для выполнения таких функций, как LUT5, LUT6, LUT7 и LUT8.Логика управления выполняет функции установки/сброса (программируемые как синхронные/асинхронные), выбор тактовой частоты, выбор микросхемы и более широкие функции ОЗУ/ПЗУ.
Экологические и экспортные классификацииLCMXO2-1200HC-4TG144C
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
