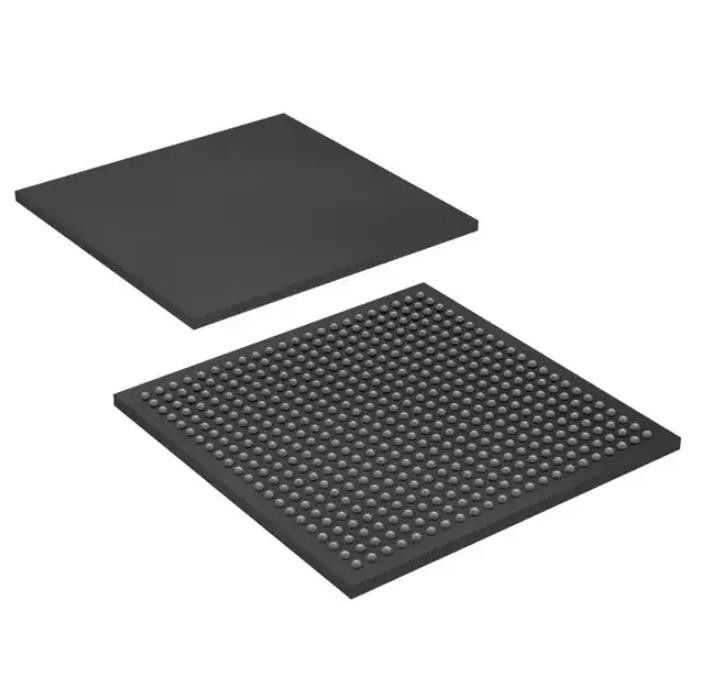

I/O 484fbga Ic Fpga 294 реле EP2C50F484C7N общецелевой
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | EP2C50F484C7N |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| упаковка: | Поднос | Состояние продукта: | Активный |
|---|---|---|---|
| Digi-ключ Programmable: | Не подтверженный | Количество лабораторий/CLBs: | 3158 |
| Количество элементов логики/клеток: | 50528 | Полные биты RAM: | 594432 |
| Номер I/O: | 294 | Напряжение тока - поставка: | 1.15V | 1.25V |
Характер продукции
I/O 484fbga Ic Fpga 294 реле EP2C50F484C7N общецелевой
Вентильная матрица поля Cyclone® II Programmable (FPGA) IC 294 594432 50528 484-BGA
Спецификации EP2C50F484C7N
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемаы (ICs) |
| Врезанный | |
| FPGAs (вентильная матрица поля Programmable) | |
| Mfr | Intel |
| Серия | Cyclone® II |
| Пакет | Поднос |
| Состояние продукта | Активный |
| Digi-ключ Programmable | Не подтверженный |
| Количество лабораторий/CLBs | 3158 |
| Количество элементов логики/клеток | 50528 |
| Полные биты RAM | 594432 |
| Номер I/O | 294 |
| Напряжение тока - поставка | 1.15V | 1.25V |
| Устанавливать тип | Поверхностный держатель |
| Рабочая температура | 0°C | 85°C (TJ) |
| Пакет/случай | 484-BGA |
| Пакет прибора поставщика | 484-FBGA (23x23) |
| Низкопробный номер продукта | EP2C50 |
Особенности EP2C50F484C7N
■Архитектура высокой плотности с 4 608 до 68 416 LEs
●M4K врезало блоки памяти
●До 1,1 Mbits из RAM доступное без уменьшения доступной логики
●4 096 битов памяти согласно с блок (4 608 битов в блок включая 512 бита равенства)
●Переменные гаван конфигурации ×1, ×2, ×4, ×8, ×9, ×16, ×18, ×32, и ×36
●Истинная одно чтение и одно пишут, 2 читают, или 2 пишут) деятельность двойн-порта (для режимов ×1, ×2, ×4, ×8, ×9, ×16, и ×18
●Байт позволяет для ввода данных маскируя во время пишет
●До деятельности 260-MHz
■Врезанные множители
●До 150 18 - множители × 18 сдержанные по каждому конфигурируемы как 2 независимый 9 - множителей × 9 сдержанных с до 250-MHzperformance
●Опционные регистры входа и выхода
■Предварительная поддержка I/O
●Высокоскоростная дифференциальная поддержка I/O стандартная, включая LVDS, RSDS, мини--LVDS, LVPECL, дифференциальное HSTL, и дифференциал SSTL
●Одно-законченная поддержка I/O стандартная, включая 2.5-V и 1.8-V, класс SSTL i и II, класс 1.8-V и 1.5-V HSTL i и II, PCI 3.3-V и PCI-X 1,0, 3,3-, 2,5-, 1,8-, и 1.5-V LVCMOS, и 3,3-, 2,5-, и 1.8-V LVTTL
●Соответствие периферийной компонентной соединения особого интереса группы (SIG PCI) PCI местного автобуса спецификации, изменения 3,0 для деятельности 3.3-V на 33 или 66 MHz для 32 - или 64-разрядные интерфейсы
●PCI срочный с внешним TI PHY и функцией PCI срочной ×1 Megacore® Altera
●совместимость спецификации 133-MHz PCI-X 1,0
●Высокоскоростная внешняя поддержка памяти, включая ГДР, DDR2, и SDR SDRAM, и QDRII SRAM поддержала падением в функциях IP MegaCore Altera для простоты в использовании
●3 преданных регистра согласно с элемент I/O (IOE): один регистр входного сигнала, один регистр выхода, и один выход-позволяют регистр
●Programmable особенность автобус-владением
●Programmable особенность прочности привода выхода
●Programmable задержки от штыря к массиву IOE или логики
●Банк I/O собирая для установки уникального банка VCCIO и/или VREF
●Поддержка I/O MultiVolt™ стандартная для 1,5-, 1,8-, 2,5-, и 3,3 интерфейсов
●Горячая-socketing поддержка деятельности
●Три-государство со слабой тягой-вверх на штырях I/O перед и в течение конфигурацией
●Programmable выходы открыт-стока
●На-обломока серия поддержки прекращения
VCCA & GND EP2C50F484C7N
■Используйте отдельные самолеты силы VCCA
■Используйте разделенный остров VCCA внутри самолет VCCINT
■Используйте толстые трассировки VCCA
Классификации экологических & экспорта EP2C50F484C7N
| АТРИБУТ | ОПИСАНИЕ |
| Состояние RoHS | RoHS уступчивое |
| Уровень чувствительности влаги (MSL) | 3 (168 часов) |
| Состояние ДОСТИГАЕМОСТИ | ДОСТИГНИТЕ без изменений |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
