E-L9823013TR Реле общего назначения Ic Pwr Driver N-Channel 1:8 24so
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | E-L9823013TR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Состояние продукта: | Активный | Тип переключателя: | Общее назначение |
|---|---|---|---|
| Количество выходов: | 8 | Коэффициент - входной сигнал: Выход: | 0,047222222 |
| Выходная конфигурация: | Низкая сторона | Тип выхода: | N-канал |
| Интерфейс: | SPI | Напряжение тока - нагрузка: | 4.5V | 5.5V |
Характер продукции

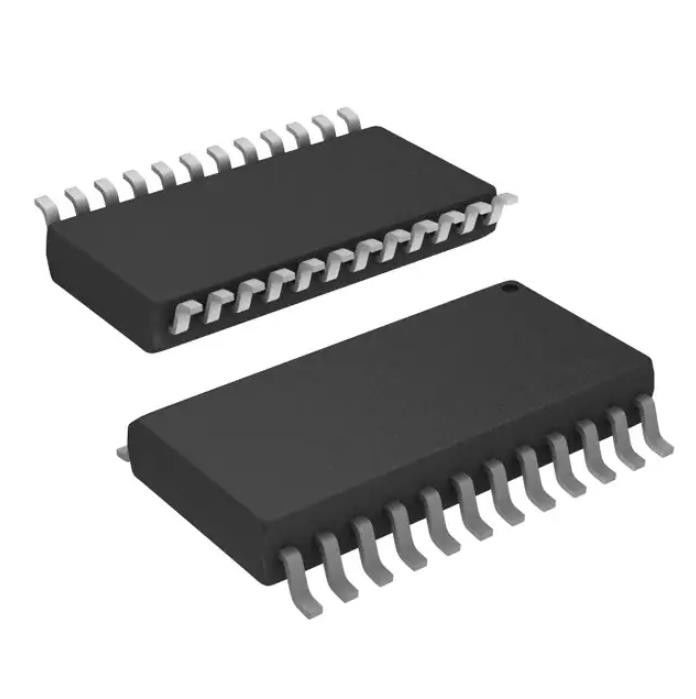

Выключатель питания/драйвер 1:8 N-канальный 500 мА 24-SO
Технические характеристикиE-L9823013TR
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Управление питанием (PMIC) | |
| Переключатели распределения питания, драйверы нагрузки | |
| производитель | STMicroelectronics |
| Ряд | - |
| Упаковка | Лента и катушка (TR) |
| Разрезать ленту (CT) | |
| Digi-Reel® | |
| Статус продукта | Активный |
| Тип переключателя | Общее назначение |
| Количество выходов | 8 |
| Отношение - Вход:Выход | 0,047222222 |
| Выходная конфигурация | Низкая сторона |
| Тип выхода | N-канал |
| Интерфейс | СПИ |
| Напряжение - нагрузка | 4,5 В ~ 5,5 В |
| Напряжение питания (Vcc/Vdd) | - |
| Ток - выход (макс.) | 500 мА |
| RDS вкл. (тип.) | 800мОм |
| Тип ввода | - |
| Функции | - |
| Защита от сбоев | Ограничение тока (фиксированное), защита от перегрева |
| Рабочая Температура | -40°C ~ 150°C (ТДж) |
| Тип крепления | Поверхностное крепление |
| Пакет устройств поставщика | 24-СО |
| Пакет/кейс | 24-SOIC (0,295 дюйма, ширина 7,50 мм) |
| Базовый номер продукта | E-L9823 |
ОсобенностиE-L9823013TR
• Выходной ток до 0,5 А
• Каскадное управление SPI для выходов
• Функция сброса с сигналом сброса или пониженным напряжением на VDD
• Программируемая фиксация собственного выходного напряжения при тип.50 В для индуктивного переключения
• Отключение по перегрузке по току с фиксацией для каждого цикла записи (SFPD = низкий уровень)
• Независимое тепловое отключение выходов (защита SOA)
• Данные о состоянии вывода доступны на SPI с использованием 8-битного протокола ввода-вывода до 3,0 МГц.
• Низкий ток в режиме ожидания со сбросом = низкий (тип. 35 мкА при VDD)
• Обнаружение открытой нагрузки (выход выключен)
• Одиночное питание логики VDD
• Высокая устойчивость к электромагнитным помехам и низкий уровень электромагнитных помех (контролируемые наклоны выходного сигнала)
• Полная работоспособность остального устройства при отрицательном падении напряжения на выходах (-1,5 В или -3,0 А)
• Программируемый режим вывода для постоянного ограничения тока или выключения.
ПрименениеE-L9823013TR
Экологические и экспортные классификацииE-L9823013TR
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
