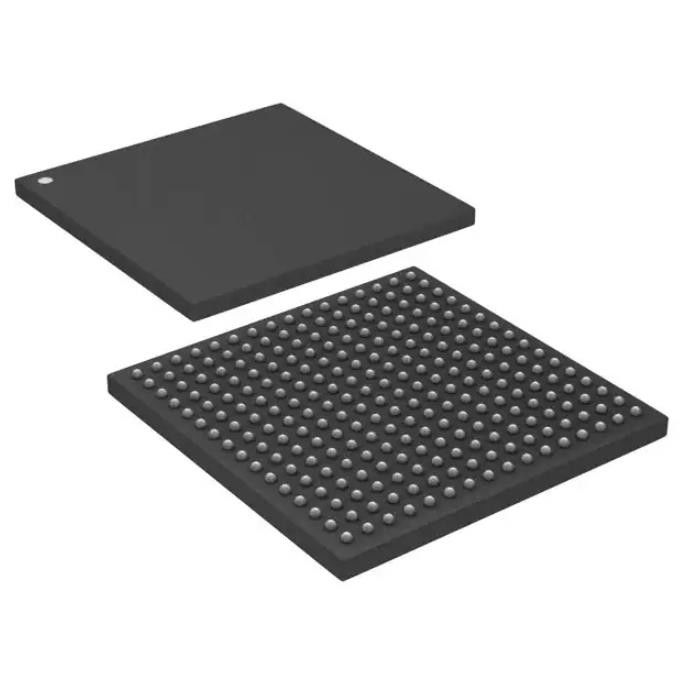

DS31407GN2 ИС для поверхностного монтажа SONET/SDH SYNC CSBGA
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | DS31407GN2 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Количество цепей: | 1 | Коэффициент - входной сигнал: Выход: | 3:04 |
|---|---|---|---|
| Дифференциал - входной сигнал: Выход: | Да/да | Частота - Макс: | 750MHz |
| Напряжение тока - поставка: | 1.8V | Рабочая температура: | -40°C | 85°C |
| Устанавливать тип: | Поверхностный держатель | Пакет/случай: | 256-ЛБГА, ЦСБГА |
| Высокий свет: | DS31407GN2 ИС для поверхностного монтажа,ИС для поверхностного монтажа SONET,CSBGA ИС для поверхностного монтажа |
||
Характер продукции
Ethernet, SONET/SDH, Stratum, Telecom Clock/синтезатор частоты, мультиплексор IC 750 МГц 1 выход 256-CSBGA (17x17)
Технические характеристикиDS31407GN2
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Часы/время | |
| Специфические часы/время приложения | |
| производитель | Микрочиповая технология |
| Ряд | - |
| Упаковка | Поднос |
| Статус продукта | Активный |
| Программируемый цифровой ключ | Не подтверждено |
| ФАПЧ | Да |
| Главное предложение | Ethernet, SONET/SDH, Stratum, телекоммуникации |
| Вход | КМОП, ТТЛ |
| Выход | КМЛ, КМОП, ЛВДС, ЛВПЕКЛ, ТТЛ |
| Количество цепей | 1 |
| Отношение - Вход:Выход | 3:04 |
| Дифференциал - Вход:Выход | Да/Да |
| Частота - макс. | 750 МГц |
| Напряжение - питание | 1,8 В |
| Рабочая Температура | -40°С ~ 85°С |
| Тип крепления | Поверхностное крепление |
| Пакет/кейс | 256-ЛБГА, ЦСБГА |
| Пакет устройств поставщика | 256-ЦСБГА (17x17) |
| Базовый номер продукта | ДС31407 |
ОсобенностиDS31407GN2
•Три входных тактовых сигнала
• Дифференциальный или формат CMOS/TTL
• Любая частота от 2 кГц до 750 МГц
• Дробное масштабирование для 64B/66B и масштабирование FEC (например, 64/66, 237/255, 238/255) или любые другие требования к уменьшению масштаба
• Непрерывный мониторинг качества входных тактовых импульсов
• Автоматический или ручной выбор часов
• Три входа кадровой синхронизации 2/4/8 кГц
• Высокопроизводительный DPLL
• Бесконтактное переключение эталона при потере входа
• Автоматическое или ручное построение фазы
• Удержание при потере всех входов
• Программируемая полоса пропускания, от 0,5 мГц до 400 Гц
• Два цифровых синтезатора частоты
• Воспроизведение любого мультипликатора с частотой 2 кГц до 77,76 МГц.
• Регулировка фазы тактового сигнала для каждой DFS
• Высокопроизводительный выход APLL
• Выходные частоты до 750 МГц
• Дробное масштабирование с высоким разрешением для FEC и 64B/66B (например, 255/237, 255/238, 66/64) или любые другие требования масштабирования
• Среднеквадратичное значение джиттера на выходе менее 1 пс
• Четыре выходных такта в двух группах
• Почти любая частота от < 1 Гц до 750 МГц
• Каждая группа подчинена тактовому сигналу DFS, тактовому сигналу APLL или любому входному тактовому сигналу (разделенному и масштабированному).
• Каждый имеет дифференциальный выход (1 CML, 1 LVDS/LVPECL) и отдельный выход CMOS/TTL.
• 32-битный делитель частоты на выход
• Два выхода синхронизирующих импульсов: 8 кГц и 2 кГц
• Общие характеристики
• Подходящая микросхема линейной карты или плата синхронизации для Stratum 2/3E/3/4E/4, SMC, SEC/EEC или SSU
• Принимает и воспроизводит практически любую частоту до 750 МГц, включая 1 Гц, 2 кГц, 8 кГц, NxDS1,
NxE1, DS2/J2, DS3, E3, 2,5 м, 25 м, 125 м,156,25 млн и Nx19,44 млн до 622,08 млн
• Внутренняя компенсация погрешности частоты гетеродина
• Интерфейс процессора SPI™
• Работа 1,8 В с 3,3 VI/O (допуск 5 В)
ПрименениеDS31407GN2
Экологические и экспортные классификацииDS31407GN2
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
