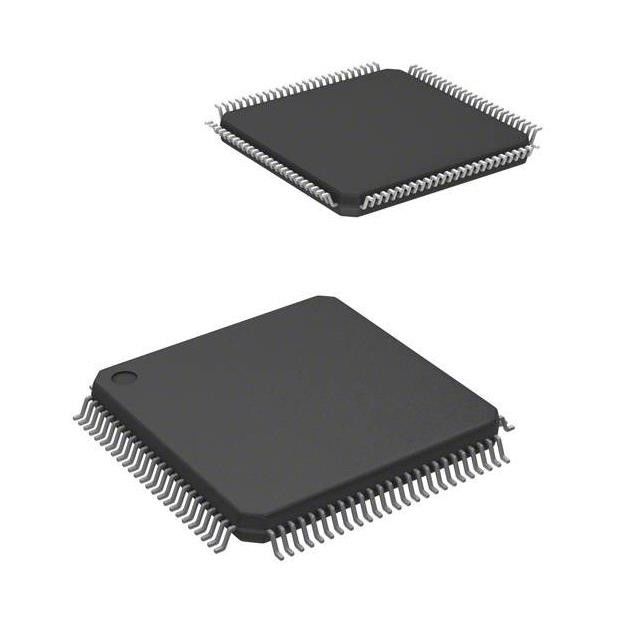

Обломок Ic Mcu 32bit 256kb внезапное 100lqfp Ic транзистора MC56F84789VLL
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | MC56F84789VLL |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Mfr: | NXP США Inc. | Серия: | 56F8xxx |
|---|---|---|---|
| Пакет: | Поднос | Состояние продукта: | Активный |
| Процессор ядра: | 56800EX | Размер ядра: | трицатидвухразрядное Одно-ядр |
| Скорость: | 100MHz | Взаимодействие: | CANbus, ² c I, LINbus, SCI, s |
Характер продукции
Обломок Ic Mcu 32bit 256kb внезапное 100lqfp Ic транзистора MC56F84789VLL
Одно-ядр 100MHz 256KB IC микроконтроллера 56800EX 56F8xxx трицатидвухразрядное (256K x 8) ВНЕЗАПНОЕ 100-LQFP (14x14)
Спецификации MC56F84789VLL
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемаы (ICs) |
| Врезанный | |
| Микроконтроллеры | |
| Mfr | NXP США Inc. |
| Серия | 56F8xxx |
| Пакет | Поднос |
| Состояние продукта | Активный |
| Процессор ядра | 56800EX |
| Размер ядра | трицатидвухразрядное Одно-ядр |
| Скорость | 100MHz |
| Взаимодействие | CANbus, ² c I, LINbus, SCI, SPI |
| Peripherals | Браун-вне обнаруживает/возврат, DMA, LVD, POR, PWM, WDT |
| Номер I/O | 86 |
| Размер запоминающего устройства программы | 256KB (256K x 8) |
| Тип памяти программы | ВСПЫШКА |
| Размер EEPROM | 2K x 8 |
| Размер RAM | 32K x 8 |
| Напряжение тока - поставка (Vcc/Vdd) | 3V | 3.6V |
| Преобразователи данных | A/D 16x12b, 16x16b; D/A 1x12b |
| Тип генератора | Внутренний |
| Рабочая температура | -40°C | 105°C (ЖИВОТИКИ) |
| Устанавливать тип | Поверхностный держатель |
| Пакет/случай | 100-LQFP |
| Пакет прибора поставщика | 100-LQFP (14x14) |
| Низкопробный номер продукта | MC56F84 |
Особенности MC56F84789VLL
• Основывают эту семью регуляторов цифрового сигнала (DSCs) на трицатидвухразрядном ядре 56800EX. Каждый прибор совмещает, на одиночном обломоке, мощности обработки DSP и функциональности MCU с гибким набором peripherals поддержать много применений цели:
– Промышленный контроль
– Бытовые техники
– Умные датчики
– Огонь и системы безопасности
– управление электропитания и силы Переключать-режима
– Бесперебойное электропитание (UPS)
– Генератор солнечных и энергии ветра
– Измерять силы
– Управление мотора (ACIM, BLDC, PMSM, СТАРШИЙ, stepper)
– Handheld электрические инструменты
– Автомат защити цепи
– Медицинская служба/оборудование
– Инструментирование
– Освещение
• DSC основало на трицатидвухразрядном ядре 56800EX
– До 100 MIPS на 100 MHz частоты ядра
– Функциональность DSP и MCU в унифицированной, C-эффективной архитектуре
• память На-обломока
– Флэш-память до 288 KB (256 KB + 32 KB), включая до 32 KB FlexNVM
– RAM до 32 KB
– До 2 KB FlexRAM с возможностью EEE
– 100 MHz выполнения программы как от внутренней флэш-памяти, так и от RAM
– флэш-память и RAM На-обломока можно составить карту и в области памяти программы и данных
• Аналог – 2 высокоскоростного, 8 каналов, 12 сдержанных ADCs с динамическим x2, programmable усилитель x4
– Одно 20 канал, шестнадцатиразрядный ADC
– 4 сетноых-аналогов компаратора с интегрированными 6 ссылками бита DAC
– Один 12 бит DAC
• PWMs и таймеры
– 2 модуля eFlexPWM с до 24 выходами PWM, одним включая 8 каналов с высоким размещением NanoEdge разрешения
– Шестнадцатиразрядный таймер квадрацикла 2 (2 x 4 шестнадцатиразрядных таймера)
– 2 периодических таймера интервала (ямы)
– Один дешифратор квадрирования
– 2 Programmable блока задержки (PDBs)
• Интерфейсы связи
– 3 высокоскоростных queued модуля SCI (QSCI) с
Функциональность LIN невольничья
– До 3 queued модуля SPI (QSPI)
– 2 SMBus-совместимых порта I2C
– Один гибкий модуль сети зоны регулятора (FlexCAN)
• Безопасность и целостность
– Циклический генератор чека за счет избытка (CRC)
– Компьютер работая как следует сторожевого пса (ПОЛИСМЕНА)
– Внешний монитор сторожевого пса (EWM)
• Часы
– 2 генератора релаксации на-обломока: 8 MHz (400 КГц на режиме ожидания) и 32 КГц
– Кристл/генератор резонатора
• Система
– Регулятор DMA
– Интегрированный возврат включения питания (POR) и прерывание низшего напряжения (LVI) и коричневый-вне переустановленный модуль
– Межблочное соединение поперечины
– Эмулирование на-обломока JTAG/enhanced (EOnCE) для малозаметной, отладки в реальном времени
Компаратор MC56F84789VLL
• Полный ряд сравнения рельс-к-рельса
• Поддержка для высоких и низкоскоростных режимов
• Дискретный источник входящего потока включает внешние штыри и внутреннее DACs
• Programmable полярность выхода
• 6 бит programmable DAC как ссылка напряжения тока в компаратор
• 3 programmable уровня гистерезиса
• Дискретное прерывание на поднимать-крае, падать-крае, или рычаге выхода компаратора
Классификации экологических & экспорта MC56F84789VLL
| АТРИБУТ | ОПИСАНИЕ |
| Состояние RoHS | ROHS3 уступчивое |
| Уровень чувствительности влаги (MSL) | 3 (168 часов) |
| Состояние ДОСТИГАЕМОСТИ | ДОСТИГНИТЕ без изменений |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
