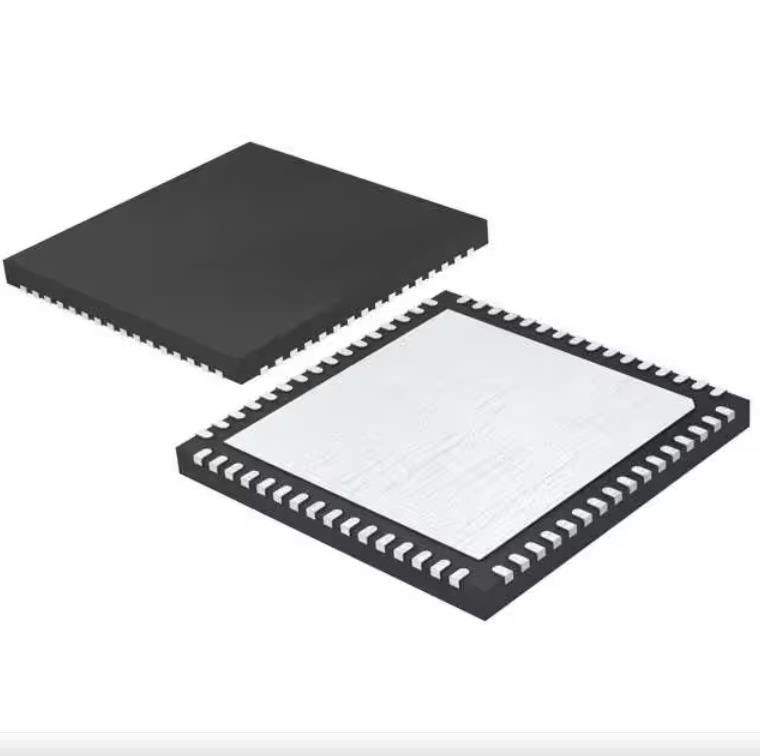

Обломок Mcu 16bit 64kb внезапное 64vqfn интегральной схемаы MSP430F5247IRGCR
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | MSP430F5247IRGCR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Состояние продукта: | Активный | Процессор ядра: | MSP430 CPUXV2 |
|---|---|---|---|
| Размер ядра: | шестнадцатиразрядный | Скорость: | 25MHz |
| Взаимодействие: | ² c I, IrDA, SPI, UART/USART | Peripherals: | Браун-вне обнаруживает/возврат, DMA, POR, PWM, WDT |
| Номер I/O: | 53 | Размер запоминающего устройства программы: | 64KB (64K x 8) |
Характер продукции
Обломок Mcu 16bit 64kb внезапное 64vqfn интегральной схемаы MSP430F5247IRGCR
Микроконтроллер IC шестнадцатиразрядное 25MHz 64KB MSP430 CPUXV2 MSP430F5xx (64K x 8) ВНЕЗАПНОЕ 64-VQFN (9x9)
Спецификации MSP430F5247IRGCR
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемаы (ICs) |
| Врезанный | |
| Микроконтроллеры | |
| Mfr | Texas Instruments |
| Серия | MSP430F5xx |
| Пакет | Лента & вьюрок (TR) |
| Раскроенная лента (CT) | |
| Digi-Reel® | |
| Состояние продукта | Активный |
| Процессор ядра | MSP430 CPUXV2 |
| Размер ядра | шестнадцатиразрядный |
| Скорость | 25MHz |
| Взаимодействие | ² c I, IrDA, SPI, UART/USART |
| Peripherals | Браун-вне обнаруживает/возврат, DMA, POR, PWM, WDT |
| Номер I/O | 53 |
| Размер запоминающего устройства программы | 64KB (64K x 8) |
| Тип памяти программы | ВСПЫШКА |
| Размер EEPROM | - |
| Размер RAM | 8K x 8 |
| Напряжение тока - поставка (Vcc/Vdd) | 1.8V | 3.6V |
| Преобразователи данных | A/D 12x10b |
| Тип генератора | Внутренний |
| Рабочая температура | -40°C | 85°C (ЖИВОТИКИ) |
| Устанавливать тип | Поверхностный держатель |
| Пакет/случай | 64-VFQFN подвергло пусковая площадка действию |
| Пакет прибора поставщика | 64-VQFN (9x9) |
| Низкопробный номер продукта | MSP430F5247 |
Особенности MSP430F5247IRGCR
• Низкий ряд подачи напряжения: 3,6 v вниз до 1,8 v
• Ультра-низкий расход энергии
– Активный режим (до полудня): все системные часы активные 290 µA/MHz на 8 MHz, 3,0 v, внезапное выполнение программы (типичные) 150 µA/MHz на 8 MHz, 3,0 v, выполнение программы RAM (типичное)
– Режим ожидания (LPM3): реальний маштаб времени (RTC) с кристаллом, сторожевым псом, и инспектором рабочим, полным удерживанием поставки RAM, быстрым пробуждением: µA 1,9 на 2,2 v, µA 2,1 на v (типичном) маломощном генераторе 3,0 (VLO), общецелевые счетчик, сторожевой пес, и инспектор рабочий, полное удерживание поставки RAM, быстрое пробуждение: µA 1,4 на 3,0 v (типичный)
– С режима (LPM4): полное удерживание RAM, инспектор рабочий, быстрое пробуждение поставки: µA 1,1 на 3,0 v (типичный)
– Режим выключения (LPM4.5): 0,18 µA на 3,0 v (типичный)
• Бодрствование вверх от режима ожидания в 3,5 µs (типичных)
• шестнадцатиразрядная архитектура RISC, выдвинутая память, до системных часов 25-MHz
• Гибкая система сил-управления
– Полностью интегрированное LDO с programmable отрегулированной подачей напряжения ядра
– Наблюдение, контроль, и brownout подачи напряжения
• Унифицированная система часов
– Контур управления FLL для стабилизации частоты
– Маломощный низкочастотный источник внутренних часов (VLO)
– Низкочастотный уравновешенный внутренний источник ссылки (REFO)
– кристаллы дозора 32-kHz (XT1)
– Высокочастотные кристаллы до 32 MHz (XT2)
• шестнадцатиразрядный таймер TA0, Timer_A с захватом 5 сравнивает регистры
• шестнадцатиразрядный таймер TA1, Timer_A с захватом 3 сравнивает регистры
• шестнадцатиразрядный таймер TA2, Timer_A с захватом 3 сравнивает регистры
• шестнадцатиразрядный таймер TB0, Timer_B с захватом 7 сравнить регистры тени
• 2 всеобщих интерфейса серийных связи (USCIs)
– USCI_A0 и USCI_A1 каждая поддержка:
• Увеличенный UART с автоматическим обнаружением бод-тарифа
• Кодировщик и дешифратор IrDA
• Одновременное SPI
– USCI_B0 и USCI_B1 каждая поддержка:
• I2C
• Одновременное SPI
• 10 сдержанный аналого-цифровой преобразователь (ADC) с внутренней ссылкой, образц-и-владением
• Компаратор
• Множитель оборудования поддерживает трицатидвухразрядную деятельность
• Серийному бортовому программированию, не внешнее программируя напряжение тока
• 3 канал внутренний DMA
• Основной таймер с особенностью RTC
• Сравнение прибора суммирует членов семьи
Применения MSP430F5247IRGCR
• Сетноые-аналогов системы датчика
• Системы датчика цифров
• Регистраторы данных • Общецелевые применения
Классификации экологических & экспорта MSP430F5247IRGCR
| АТРИБУТ | ОПИСАНИЕ |
| Состояние RoHS | ROHS3 уступчивое |
| Уровень чувствительности влаги (MSL) | 3 (168 часов) |
| Состояние ДОСТИГАЕМОСТИ | ДОСТИГНИТЕ без изменений |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
