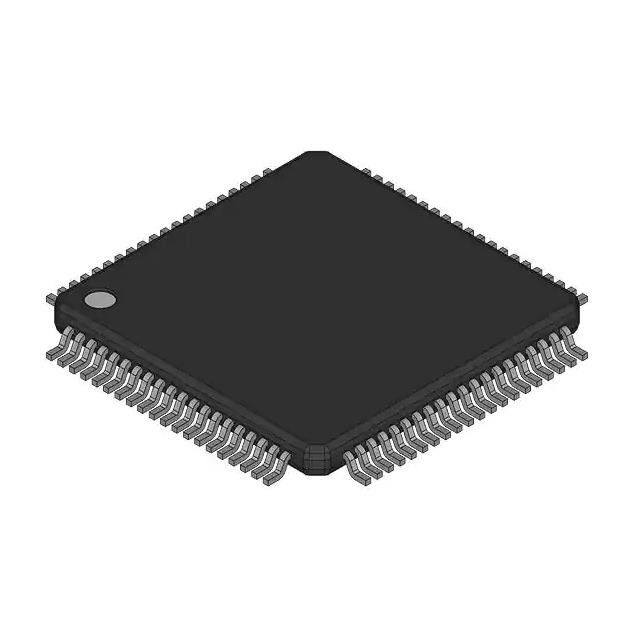

SAK-TC222S-16F133N Чип переменного тока Mcu 32bit 1MB Flash 80tqfp 128K x 8
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | AC SAK-TC222S-16F133N |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Состояние продукта: | Активный | Процессор ядра: | TriCore™ |
|---|---|---|---|
| Размер ядра: | трицатидвухразрядное Одно-ядр | Скорость: | 133MHz |
| Peripherals: | DMA, WDT | Номер I/O: | 59 |
| Размер запоминающего устройства программы: | 1MB (1M x 8) | Тип памяти программы: | ВСПЫШКА |
Характер продукции
SAK-TC222S-16F133N Транзистор переменного тока Ic Mcu 32bit 1mb Flash 80tqfp
Микроконтроллер TriCore™ AURIX™ IC 32-разрядный одноядерный 133 МГц 1 МБ (1M x 8) FLASH PG-TQFP-80-7
Характеристики SAK-TC222S-16F133N переменного тока
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Встроенный | |
| Микроконтроллеры | |
| производитель | Инфинеон Технологии |
| Ряд | АУРИКС™ |
| Упаковка | Лента и катушка (TR) |
| Разрезать ленту (CT) | |
| Digi-Reel® | |
| Статус продукта | Активный |
| Основной процессор | Трикор™ |
| Размер ядра | 32-разрядный одноядерный |
| Скорость | 133 МГц |
| Связь | CANbus, FlexRay, LINbus, QSPI |
| Периферийные устройства | прямой доступ к памяти, ВДТ |
| Количество входов/выходов | 59 |
| Размер памяти программы | 1 МБ (1 М x 8) |
| Тип программной памяти | ВСПЫШКА |
| Размер ЭСППЗУ | 128К х 8 |
| Размер оперативной памяти | 96К х 8 |
| Напряжение питания (Vcc/Vdd) | 3,3 В |
| Преобразователи данных | А/Д 24x12b |
| Тип генератора | Внешний |
| Рабочая Температура | -40°C ~ 125°C (ТА) |
| Тип крепления | Поверхностное крепление |
| Пакет/кейс | Открытая площадка 80-TQFP |
| Пакет устройств поставщика | PG-TQFP-80-7 |
| Базовый номер продукта | TC222S16 |
Особенности SAK-TC222S-16F133N переменного тока
Семейство продуктов TC22x / TC21x имеет следующие характеристики:
• Высокопроизводительный микроконтроллер с одним ядром ЦП
• Энергоэффективный скалярный ЦП TriCore (TC1.6E) со следующими характеристиками:
– Совместимость двоичного кода с TC1.6P
– Работа на частоте 133 МГц во всем диапазоне температур
– 88 Кбайт оперативной памяти данных (DSPR)
– 8 Кбайт оперативной памяти для инструкций (PSPR)
– Кэш инструкций 8 Кбайт (ICACHE)
– 4-строчный буфер чтения (DRB)
• Ядро теней Lockstepped для TC1.6E
• Несколько встроенных запоминающих устройств
– Все встроенные NVM и SRAM защищены ECC
– 1 Мбайт флэш-памяти программ (PFLASH)
– 96 Кбайт флэш-памяти данных (DFLASH), которую можно использовать для эмуляции EEPROM.
- BootROM (БРОМ)
• 16-канальный контроллер прямого доступа к памяти с безопасной передачей данных
• Сложная система прерываний (защищенная ECC)
• Высокопроизводительная структура встроенной шины
– 64-битное соединение Cross Bar Interconnect (SRI), обеспечивающее быстрый параллельный доступ между ведущими шинами, ЦП и памятью
– 32-разрядная системная периферийная шина (SPB) для встроенных периферийных и функциональных блоков
– Один автобусный мост (SFI Bridge)
• Блок управления безопасностью (SMU), обрабатывающий аварийные сигналы монитора безопасности.
• Блок проверки памяти с функциями ECC, инициализации памяти и MBIST (MTU)
• Монитор аппаратного ввода-вывода (IOM) для проверки цифрового ввода-вывода.
• Универсальные встроенные периферийные устройства
– Два асинхронных/синхронных последовательных канала (ASCLIN) с аппаратной поддержкой LIN (V1.3, V2.0, V2.1).и J2602) до 50 Мбод
– Четыре канала интерфейса SPI с очередями (QSPI) с возможностью ведущего и ведомого до 50 Мбит/с
– Один модуль MultiCAN+ с 3 узлами CAN каждый и 128 свободно назначаемыми объектами сообщений дляобработка данных об эффективности с помощью буферизации FIFO и передачи данных через шлюз
– 4 канала Single Edge Nibble Transmission (SENT) для подключения к датчикам
– Один общий модуль таймера (GTM), обеспечивающий мощный набор функций цифровой фильтрации сигналов и таймера.реализовать автономное и комплексное управление вводом/выводом
– Один модуль Capture/Compare 6 (два ядра CCU60 и CCU61)
– Один таймер общего назначения на 12 часов (GPT120)
• Универсальный АЦП последовательного приближения (VADC)
– Кластер из 2 независимых ядер АЦП
– Диапазон входного напряжения от 0 В до 5,5 В (питание АЦП)
• Цифровые программируемые порты ввода/вывода
• Встроенная поддержка отладки для OCDS уровня 1 (ЦП, DMA, встроенные шины)
• Четырех/пятипроводной интерфейс JTAG (IEEE 1149.1) или DAP (порт доступа к устройствам)
• Система управления питанием и встроенные регуляторы
• Блок генерации тактовых импульсов с системной PLL
• Встроенный регулятор напряжения
Информация для заказа SAK-TC222S-16F133N AC
Код заказа микроконтроллеров Infineon содержит точную ссылку на требуемыйпродукт.Этот заказкод идентифицирует:
• Сама производная, т. е. ее набор функций, диапазон температур и напряжение питания.
• Упаковка и вид доставки.
Доступные коды заказа для TC212 / TC213 / TC214 / TC222 / TC223 / TC224 см.обратитесь к«Приложение к техническому описанию AURIX™ TC2x», в котором перечислены все доступные варианты.
Экологическая и экспортная классификации SAK-TC222S-16F133N AC
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | 3А991А2 |
| ХТСУС | 8542.31.0001 |
