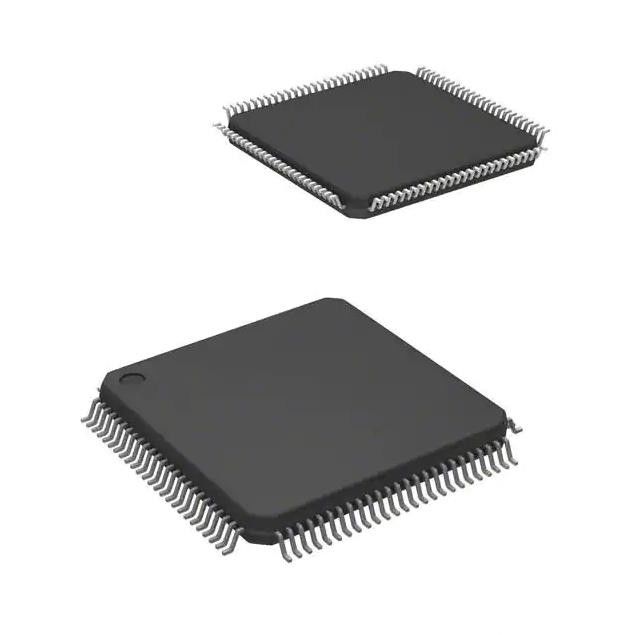

Электронные блоки Mcu 32bit 128kb внезапное 100lqfp TMS320F28062FPZT Ic
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | ТМС320Ф28062ФПЗТ |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Mfr: | Texas Instruments | Серия: | C2000™ C28x Piccolo™ |
|---|---|---|---|
| Пакет: | Поднос | Состояние продукта: | Активный |
| Процессор ядра: | C28x | Размер ядра: | трицатидвухразрядное Одно-ядр |
| Скорость: | 90 МГц | Номер I/O: | 54 |
Характер продукции
Обломок Ic Mcu 32bit 128kb внезапное 100lqfp Ic транзистора TMS320F28062FPZT
ВСПЫШКА 100-LQFP Одно-ядра 90MHz 128KB IC микроконтроллера C28x C2000™ C28x Piccolo™ трицатидвухразрядная (64K x 16) (14x14)
Спецификации TMS320F28062FPZT
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемаы (ICs) |
| Врезанный | |
| Микроконтроллеры | |
| Mfr | Texas Instruments |
| Серия | C2000™ C28x Piccolo™ |
| Пакет | Поднос |
| Состояние продукта | Активный |
| Процессор ядра | C28x |
| Размер ядра | трицатидвухразрядное Одно-ядр |
| Скорость | 90MHz |
| Взаимодействие | CANbus, ² c I, McBSP, SCI, SPI, UART/USART |
| Peripherals | Браун-вне обнаруживает/возврат, DMA, POR, PWM, WDT |
| Номер I/O | 54 |
| Размер запоминающего устройства программы | 128KB (64K x 16) |
| Тип памяти программы | ВСПЫШКА |
| Размер EEPROM | - |
| Размер RAM | 26K x 16 |
| Напряжение тока - поставка (Vcc/Vdd) | 1.71V | 1.995V |
| Преобразователи данных | A/D 16x12b |
| Тип генератора | Внутренний |
| Рабочая температура | -40°C | 105°C (ЖИВОТИКИ) |
| Устанавливать тип | Поверхностный держатель |
| Пакет/случай | 100-LQFP |
| Пакет прибора поставщика | 100-LQFP (14x14) |
| Низкопробный номер продукта | TMS320 |
Особенности TMS320F28062FPZT
• C.P.U. высокой эффективности трицатидвухразрядное (TMS320C28x)
– 90 MHz (время цикла 11.11-ns)
– 16 × 16 и 32 × 32 умножит и аккумулирует деятельность (MAC)
– 16 MAC × 16 двойное
– Архитектура автобуса Гарвард
– Атомная деятельность
– Быстрые ответ и обработка прерывания
– Унифицированная модель памяти программируя
– Код-эффективный (в C/C++ и собрании)
• С плавающей точкой блок (FPU)
– Деятельность родной единственной точности с плавающей точкой
• Programmable акселератор закона о контроле (CLA)
– трицатидвухразрядный с плавающей точкой акселератор математики
– Исполняет код независимо от главного C.P.U.
• Viterbi, сложная математика, блок CRC (VCU)
– Расширяет набор инструкций C28x для того чтобы поддержать комплекс для того чтобы умножить, деятельность Viterbi, и циклический проверка Redundency (CRC)
• Врезанная память
– До 256KB вспышки
– До 100KB RAM
– 2KB бывшего Programmable (OTP) ROM
• доступ к памяти 6 каналов сразу (DMA)
• Низкие прибор и стоимость системы
– Одиночная поставка 3.3-V
– Отсутствие требования к sequencing силы
– Интегрированный возврат включения питания и возврат brownout
– Маломощные работающие режимы
– Отсутствие сетноого-аналогов штыря поддержки
• Endianness: Немногое endian
• Поддержка развертки границы JTAG
– Порт доступа теста стандарта стандарта 1149.1-1990 IEEE и архитектура развертки границы
• Хронометрировать
– 2 внутренних генератора нул-штыря
– кварцевый осциллятор На-обломока/внешний входной сигнал часов
– Модуль таймера сторожевого пса
– Отсутствующие сети обнаружения часов
• Периферийный блок расширения прерывания (ПИРОГА) который поддерживает все периферийные прерывания
• 3 трицатидвухразрядных таймера C.P.U.
• Peripherals предварительного контроля
• До 8 увеличенных модулей модулятора/демодулятор ширины импульсов (ePWM)
– 16 PWM направляет полное (8 HRPWM-способное)
– Независимый шестнадцатиразрядный таймер в каждом модуле
• 3 увеличенных входным сигналом модуля захвата (eCAP)
• До 4 модуля захвата Высоко-разрешения (HRCAP)
• До 2 увеличенных модуля ИМПа ульс кодировщика квадрирования (eQEP)
• 12 сдержанный аналого-цифровой преобразователь (ADC), двойное Образц-и-владение (ГРУЗЯ И РЕГУЛИРУЯ)
– До 3,46 MSPS
– До 16 каналов
• датчик температуры На-обломока
• 128 сдержанный ключ и замок безопасностью
– Защищает безопасные блоки памяти
– Предотвращает обратное проектирование микропрограммных обеспечений
• Peripherals серийной гавани
– 2 модуля интерфейса серийных связей (SCI) [UART]
– 2 модуля периферийных интерфейса сериала (SPI)
– Один автобус Интер-Интегрированн-цепи (I2C)
– Один Multichannel амортизированный автобус серийного порта (McBSP)
– Одна увеличенная сеть зоны регулятора (eCAN)
– Универсальная последовательная шина (USB) 2,0 (см. сравнение прибора для наличия)
• Режим прибора высшей скорости
• Высшая скорость или низкоскоростной режим хозяина
• До 54 индивидуально programmable, переданные по мультиплексу общецелевые штыри вход-выхода (GPIO) с фильтровать входного сигнала
• Предварительный отлаживайте особенности
– Функции анализа и точки прерывания
– Реальное время отлаживает через оборудование
• Варианты пакета
– 80 штырь PFP и 100 штырь PZP PowerPAD™ термально увеличил тонкий квадрацикл Flatpacks (HTQFPs)
– 80 штырь PN и 100 квадрацикл Flatpacks низкопрофильного штыря PZ (LQFPs)
• Варианты температуры
– T: – 40°C к 105°C
– S: – 40°C к 125°C
– Q: – 40°C к 125°C (квалификации AEC Q100 для автомобильных применений)
Применения TMS320F28062FPZT
• Блок кондиционера на открытом воздухе
• Управление привода механизма управления дверями
• Управление инвертора & мотора
• Бортовой (OBC) & беспроводной заряжатель
• Автоматизированный сортирующ оборудование
• Управление CNC
• Машина ткани
• Сварочный аппарат
• Модуль силы зарядной станции EV
• Модуль беспроводного корабля поручая
• Система преобразования силы накопления энергии (PCS)
• Центральный инвертор
• Микро- инвертор
• Оптимизатор солнечной энергии
• Инвертор строки
• Отсек управления привода AC
• Модуль этапа силы привода AC
• Этап силы линейного мотора
• Отсек управления привода сервопривода
• Модуль этапа силы привода сервопривода
• привод мотора AC-входного сигнала BLDC
• привод мотора DC-входного сигнала BLDC
• Промышленное AC-DC
• Трехфазный UPS
Классификации экологических & экспорта TMS320F28062FPZT
| АТРИБУТ | ОПИСАНИЕ |
| Состояние RoHS | ROHS3 уступчивое |
| Уровень чувствительности влаги (MSL) | 3 (168 часов) |
| Состояние ДОСТИГАЕМОСТИ | ДОСТИГНИТЕ без изменений |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
