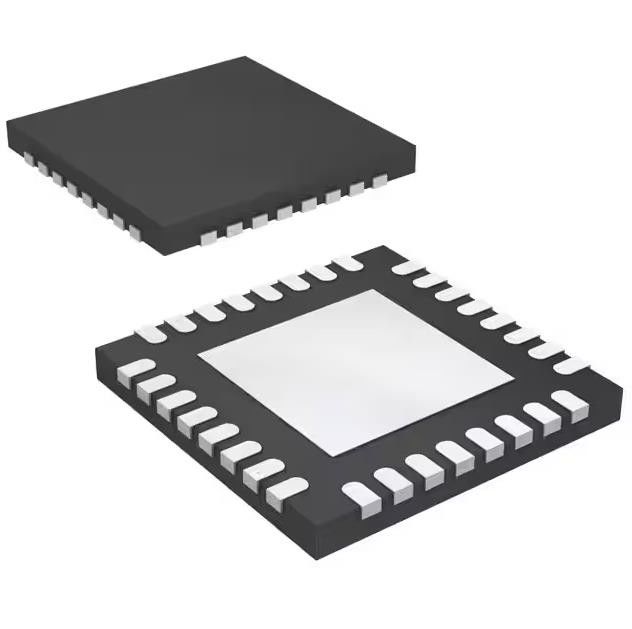

TCA6424ARGJR Ic Chip Xpndr 400 кГц Smbus 32uqfn I/O Expander 24 I²C
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TCA6424ARGJR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Состояние продукта: | Активный | Digi-ключ Programmable: | Не подтверженный |
|---|---|---|---|
| Номер I/O: | 24 | Интерфейс: | I²C, SMBus |
| Выход прерывания: | Да | Особенности: | POR |
| Тип выхода: | Пушпульный | Ток - выходной источник/приемник: | 10mA, 25mA |
Характер продукции
TCA6424ARGJR Транзисторный чип Ic Xpndr 400 кГц I2c Smbus 32uqfn
Расширитель ввода/вывода 24 I²C, SMBus 400 кГц 32-UQFN (5x5)
Технические характеристики TCA6424ARGJR
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Интерфейс | |
| Расширители ввода/вывода | |
| производитель | Инструменты Техаса |
| Ряд | - |
| Упаковка | Лента и катушка (TR) |
| Разрезать ленту (CT) | |
| Digi-Reel® | |
| Статус продукта | Активный |
| Программируемый цифровой ключ | Не подтверждено |
| Количество входов/выходов | 24 |
| Интерфейс | I²C, SMBus |
| Выход прерывания | Да |
| Функции | ПОР |
| Тип выхода | Тяни-Толкай |
| Ток - выходной источник/приемник | 10 мА, 25 мА |
| Тактовая частота | 400 кГц |
| Напряжение - питание | 1,65 В ~ 5,5 В |
| Рабочая Температура | -40°С ~ 85°С |
| Тип крепления | Поверхностное крепление |
| Пакет/кейс | 32-UFQFN открытая прокладка |
| Пакет устройств поставщика | 32-УКФН (5х5) |
| Базовый номер продукта | TCA6424 |
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Интерфейс | |
| Расширители ввода/вывода | |
| производитель | Инструменты Техаса |
ФункцииTCA6424ARGJR
• Диапазон рабочего напряжения питания от 1,65 В до 5,5 В.
• Обеспечивает двунаправленную трансляцию уровня напряжения и расширение GPIO между:
– 1,8-В SCL/SDA и порт 1,8-В, 2,5-В, 3,3-В или 5-VP
– 2,5-В SCL/SDA и порт 1,8-В, 2,5-В, 3,3-В или 5-VP
– 3,3 В SCL/SDA и порт 1,8 В, 2,5 В, 3,3 В или 5 ВП
– 5-В SCL/SDA и порт 1,8-В, 2,5-В, 3,3-В или 5-VP
• Расширитель I2C для параллельного порта
• Низкое потребление тока в режиме ожидания 1 мкА
• Действие триггера Шмитта обеспечивает медленное изменение входного сигнала и лучшую помехозащищенность при переключении на входах SCL и SDA.
– Vhys = 0,18 В, тип. при 1,8 В
– Vhys = 0,25 В, тип. при 2,5 В
– Vhys = 0,33 В, тип. при 3,3 В
– Vhys = 0,5 В, тип. при 5 В
• Порты ввода-вывода, устойчивые к напряжению 5 В
• Активно-низкий вход сброса (RESET)
• Выход прерывания с активным низким уровнем с открытым стоком (INT)
• Быстрая шина I2C 400 кГц
• Регистр конфигурации ввода/вывода
• Регистр инверсии полярности
• Внутренний сброс при включении питания
• Включите питание со всеми каналами, сконфигурированными как входы.
• Нет сбоев при включении
• Шумовой фильтр на входах SCL/SDA
• Выходы с фиксацией и максимальными возможностями сильноточного привода для непосредственного управления светодиодами
• Характеристики фиксации превышают 100 мА согласно JESD 78, класс II.
• Защита от электростатического разряда превышает JESD 22
– Модель человеческого тела 2000-V (A114-A)
– Модель машины на 200 В (А115-А)
– Модель зарядного устройства на 1000 В (C101)
ОписаниеTCA6424ARGJR
Этот 24-разрядный расширитель ввода-вывода для двухлинейной двунаправленной шины (I2C) предназначен для обеспечения расширения удаленного ввода-вывода общего назначения для большинства семейств микроконтроллеров через интерфейс I2C [последовательные часы (SCL) и последовательные данные (SDA) ].Основным преимуществом этого устройства является его широкий диапазон VCC.Он может работать от 1,65 В до 5,5 В на стороне P-порта и на стороне SDA/SCL.Это позволяет TCA6424A взаимодействовать с микропроцессорами и микроконтроллерами следующего поколения на стороне SDA/SCL, где уровни питания снижаются для экономии энергии.В отличие от падающих источников питания микропроцессоров и микроконтроллеров, некоторые компоненты печатных плат, такие как светодиоды, остаются при напряжении питания 5 В.
Экологическая и экспортная классификации TCA6424ARGJR
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченно) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
