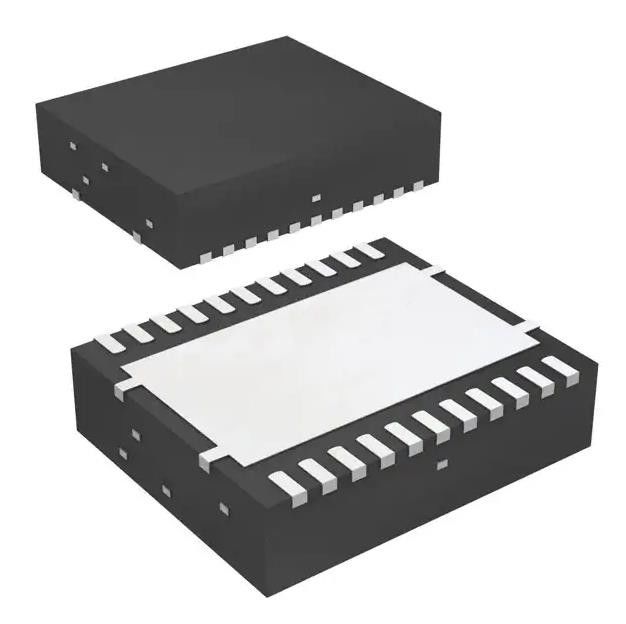

20A 22SON Регулятор переключения IC Reg Buck Регулируемый TPS53353DQPR
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TPS53353DQPR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Количество выходов: | 1 | Напряжение тока - входной сигнал (минута): | 1.5V |
|---|---|---|---|
| Напряжение тока - входной сигнал (Макс): | 15V | Напряжение тока - выход (минута/зафиксированный): | 0.6V |
| Напряжение тока - выход (Макс): | 5.5V | Текущий объем производства: | 20A |
| Частота - переключение: | 250kHz | 1MHz | Одновременный выпрямитель тока: | Да |
| Высокий свет: | 20A 22SON Импульсный регулятор IC,Buck Adjustable TPS53353DQPR,Импульсный регулятор IC Reg Buck |
||
Характер продукции
TPS53353DQPR Транзисторный чип Ic Reg Buck Регулируемый 20a 22son
Регулятор переключения TPS53353DQPR IC Reg Buck Adjustable 20a 22son
Понижающий импульсный регулятор IC, положительный, регулируемый, 0,6 В, 1 выход, 20 А, 22-PowerLFDFN
Технические характеристики TPS53353DQPR
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Управление питанием (PMIC) | |
| Регуляторы напряжения - DC Импульсные регуляторы постоянного тока | |
| производитель | Инструменты Техаса |
| Ряд | D-CAP™, Эко-режим™ |
| Упаковка | Лента и катушка (TR) |
| Разрезать ленту (CT) | |
| Digi-Reel® | |
| Статус продукта | Активный |
| Функция | Шаг вниз |
| Выходная конфигурация | Положительный |
| Топология | Бак |
| Тип выхода | Регулируемый |
| Количество выходов | 1 |
| Напряжение - вход (мин.) | 1,5 В |
| Напряжение - вход (макс.) | 15В |
| Напряжение - выход (мин./фикс.) | 0,6 В |
| Напряжение - выход (макс.) | 5,5 В |
| Ток - Выход | 20А |
| Частота - переключение | 250 кГц ~ 1 МГц |
| Синхронный выпрямитель | Да |
| Рабочая Температура | -40°C ~ 85°C (ТА) |
| Тип крепления | Поверхностное крепление |
| Пакет/кейс | 22-PowerLFDFN |
| Пакет устройств поставщика | 22-ЛСОН-КЛИП (6x5) |
| Базовый номер продукта | ТПС53353 |
ФункцииTPS53353DQPR
• Доступен новый продукт:
ТПС548Б28 16-В, 20-Асинхронно-понижающий преобразовательс отдаленным смыслом
• Преобразование входного напряжениядиапазон: от 1,5 В до 15 В
• Диапазон входного напряжения VDD: 4.от 5 В до 25 В
• КПД 92 % от 12 В до1,5 В при 20 А
• Диапазон выходного напряжения: 0,6 Вдо 5,5 В
• Выход LDO 5 В
• Поддерживает одноканальный ввод
• Встроенные силовые МОП-транзисторыс 20 Анепрерывный выходной ток
• Автопропуск Eco-mode™ дляэффективность при малой нагрузке
• Ток выключения < 10 мкА
• Режим D-CAP™ с быстрымпереходная характеристика
• Выбираемое переключениечастота от 250 кГц до 1МГц с внешним резистором
• Выбираемый автоматический пропуск или PWM
-только операция
• Встроенный опорный сигнал 1% 0,6 В
• 0,7 мс, 1,4 мс, 2,8 мс и5,6 мс по выборусервопривод с внутренним напряжениемначинать
• Встроенный переключатель наддува
• Запуск с предварительной зарядкойспособность
• Регулируемый максимальный токпредел с термическимкомпенсация
• Перенапряжение, пониженное напряжение,УВЛО изащита от перегрева
• Поддерживает все керамические выходыконденсаторы
• Мощность с открытым стоком – хорошаяиндикация
• Включает питание NexFET™ блочная технология
• 22-контактный корпус QFN сPowerPAD™
• Для продуктов питания SWIFT™документацию см.
Применение TPS53353DQPR
• Корпоративные стоечные серверы и хранилища
• Проводные сетевые коммутаторы и маршрутизаторы
• ASIC, SoC, FPGA, ядро DSP и напряжение ввода/вывода
Экологическая и экспортная классификации TPS53353DQPR
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 2 (1 год) |
| ДОСТИЖЕНИЕ Статус | REACH затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
