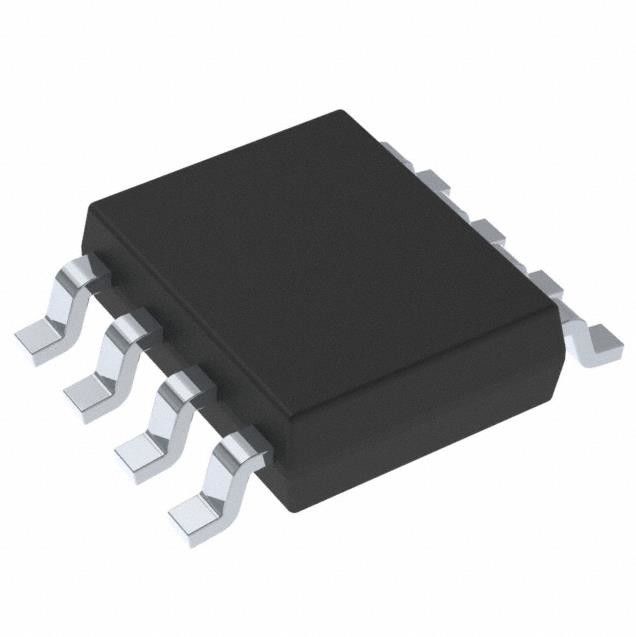

TPS54360DDAR Импульсный регулятор IC Positive Reg Bck Split Rail Adj 8sopwr
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TPS54360DDAR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Выходная конфигурация: | Позитв | Топология: | Самец оленя, разделенный рельс |
|---|---|---|---|
| Тип выхода: | регулируемый | Количество выходов: | 1 |
| Напряжение тока - входной сигнал (минута): | 4.5V | Напряжение тока - входной сигнал (Макс): | 60V |
| Напряжение тока - выход (минута/зафиксированный): | 0.8V | Напряжение тока - выход (Макс): | 58.8V |
| Высокий свет: | TPS54360DDAR Импульсный регулятор IC,TPS54360DDAR,Reg Bck Split Rail Adj 8sopwr |
||
Характер продукции
TPS54360DDAR Транзисторный чип Ic Reg Bck Split Rail Adj 8sopwr
TPS54360DDAR Импульсный регулятор IC Positive Reg Bck Split Rail Adj 8sopwr
Buck, Split Rail Switching Regulator IC Положительный регулируемый 0,8 В 1 выход 3,5 A 8-PowerSOIC (0,154 дюйма, ширина 3,90 мм)
Технические характеристики TPS54360DDAR
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Управление питанием (PMIC) | |
| Регуляторы напряжения - DC Импульсные регуляторы постоянного тока | |
| производитель | Инструменты Техаса |
| Ряд | Эко-режим™ |
| Упаковка | Лента и катушка (TR) |
| Разрезать ленту (CT) | |
| Статус продукта | Не для новых дизайнов |
| Функция | Шаг вниз |
| Выходная конфигурация | Положительный |
| Топология | Бак, Раздельная рейка |
| Тип выхода | Регулируемый |
| Количество выходов | 1 |
| Напряжение - вход (мин.) | 4,5 В |
| Напряжение - вход (макс.) | 60В |
| Напряжение - выход (мин./фикс.) | 0,8 В |
| Напряжение - выход (макс.) | 58,8 В |
| Ток - Выход | 3,5 А |
| Частота - переключение | 100 кГц ~ 2,5 МГц |
| Синхронный выпрямитель | Нет |
| Рабочая Температура | -40°C ~ 150°C (ТДж) |
| Тип крепления | Поверхностное крепление |
| Пакет/кейс | 8-PowerSOIC (0,154", ширина 3,90 мм) |
| Пакет устройств поставщика | 8-SO PowerPad |
| Базовый номер продукта | ТПС54360 |
ФункцииTPS54360DDAR
• от 4,5 В до 60 В (макс. абс. 65 В)Входной диапазон
• 3,5 А постоянного тока, 4,5 АМинимальный пикОграничение тока индуктора
• Управление текущим режимом DC/DCКонвертер
• МОП-транзистор верхнего плеча 92 мОм
• Высокая эффективность при малых нагрузкахс пропуском пульсаЭко-режим™
• Низкое падение при малых нагрузках сИнтегрированная загрузкаПерезарядить полевой транзистор
• 146 мкА в режиме покояТекущий
• Ток отключения 2 мкА
• Фиксированное переключение от 100 кГц до 2,5 МГц Частота
• Синхронизируется с внешними часами
• Регулируемое напряжение UVLO иГистерезис
• Внутренний плавный пуск
• Точный поцикловый токОграничение
• Термическое, перенапряжение иСброс частотыЗащита
• 0,8 В 1% Внутреннее напряжениеСсылка
• 8-контактный HSOIC с PowerPAD™Упаковка
• от –40°C до 150°C TJ ЭксплуатацияДиапазон
• Создайте индивидуальный дизайн, используяTPS54360 сконструктор мощности WEBENCH®
Применение TPS54360DDAR
• 12-В, 24-В и 48-В промышленные, автомобильные и коммуникационные энергосистемы.
Экологическая и экспортная классификации TPS54360DDAR
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 2 (1 год) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
