1:1 Sot23-6 N-Chan переключателя Ic Pwr обломока Ic транзистора TPS22918TDBVRQ1
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TPS22918TDBVRQ1 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Состояние продукта: | Активный | Тип переключателя: | Общее назначение |
|---|---|---|---|
| Количество выходов: | 1 | Коэффициент - входной сигнал: Выход: | 1:01 |
| Выходная конфигурация: | Высокая сторона | Тип выхода: | N-канал |
| Интерфейс: | Включено-выключено | Напряжение тока - нагрузка: | 1В ~ 5,5В |
Характер продукции
TPS22918TDBVRQ1 Транзисторный чип Ic Pwr Switch N-Chan 1: 1 Sot23-6
Выключатель питания/драйвер 1:1 N-Channel 2A SOT-23-6
Технические характеристики TPS22918TDBVRQ1
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Управление питанием (PMIC) | |
| Переключатели распределения питания, драйверы нагрузки | |
| производитель | Инструменты Техаса |
| Ряд | Автомобильная промышленность, AEC-Q100 |
| Упаковка | Лента и катушка (TR) |
| Разрезать ленту (CT) | |
| Статус продукта | Активный |
| Тип переключателя | Общее назначение |
| Количество выходов | 1 |
| Отношение - Вход:Выход | 1:1 |
| Выходная конфигурация | Высокая сторона |
| Тип выхода | N-канал |
| Интерфейс | Вкл выкл |
| Напряжение - нагрузка | 1В ~ 5,5В |
| Напряжение питания (Vcc/Vdd) | Не требуется |
| Ток - выход (макс.) | 2А |
| RDS вкл. (тип.) | 52 мОм |
| Тип ввода | Неинвертирующий |
| Функции | Разгрузка нагрузки, контролируемая скорость нарастания |
| Защита от сбоев | - |
| Рабочая Температура | -40°C ~ 105°C (ТА) |
| Тип крепления | Поверхностное крепление |
| Пакет устройств поставщика | СОТ-23-6 |
| Пакет/кейс | СОТ-23-6 |
| Базовый номер продукта | ТПС22918 |
Особенности TPS22918TDBVRQ1
• Соответствие стандарту AEC-Q100
• Встроенный одноканальный переключатель нагрузки
• Сертифицированы для применения в автомобилях:
– Температурный класс устройства 2: от –40°C доДиапазон рабочих температур окружающей среды +105°C
• Функциональная безопасность, способная
– Доступна документация, помогающаяконструкция системы безопасности
• Диапазон входного напряжения: от 1 В до 5,5 В.
• Низкое сопротивление во включенном состоянии (RON)
– RON 52 мОм (типичное) при VIN 5 В
– RON 53 мОм (типичное) при VIN 3,3 В
• Максимальный непрерывный ток переключения 2 А
• Низкий ток покоя
– 8,3 мкА (тип.) при VIN 3,3 В
• Низкий входной порог управления позволяет использовать 1 В иливыше GPIO
• Настраиваемая быстрая разрядка (QOD)
• Настраиваемое время нарастания с выводом CT

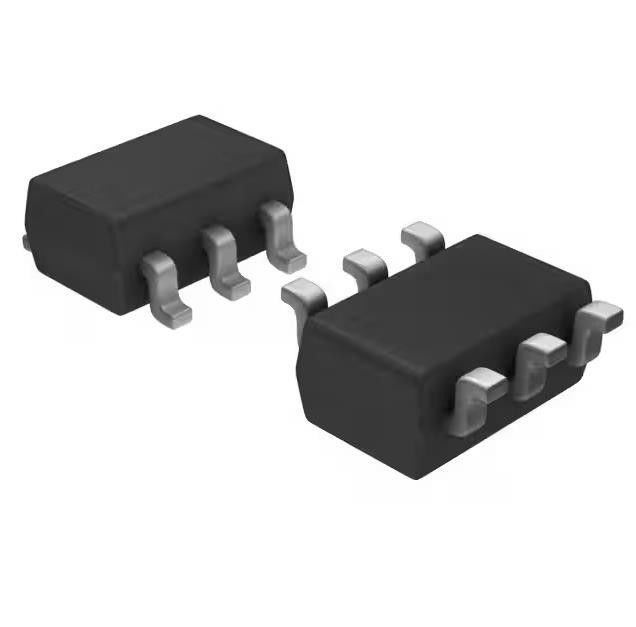

• Малый пакет СОТ23-6 (ДБВ)
– 2,9 мм × 2,8 мм, шаг 0,95 мм,
высота 1,45 мм (с выводами)
• Характеристики электростатического разряда протестированы в соответствии с AEC Q100
– HBM 2 кВ и CDM 750 В
Применение TPS22918TDBVRQ1
• Автомобильная электроника
• Информационно-развлекательная система
• Кластер
• ADAS (усовершенствованные системы помощи водителю)
Экологическая и экспортная классификации TPS22918TDBVRQ1
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
