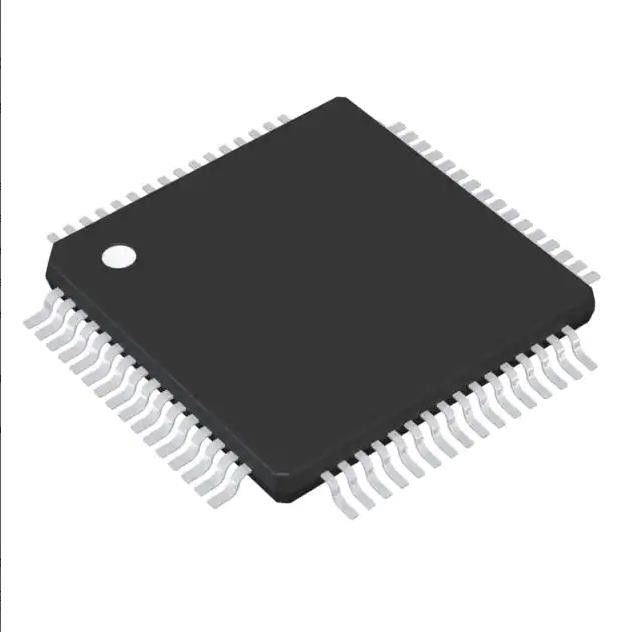

Электронные блоки Mcu 16bit 128kb Fram 64lqfp MSP430FR5962IPMR Ic
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | Original |
| Сертификация: | Original |
| Номер модели: | MSP430FR5962IPMR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Состояние продукта: | Активный | Процессор ядра: | MSP430 CPUXV2 |
|---|---|---|---|
| Размер ядра: | шестнадцатиразрядный | Скорость: | 16MHz |
| Взаимодействие: | ² c I, IrDA, SPI, UART/USART | Peripherals: | Браун-вне обнаруживает/возврат, DMA, POR, PWM, WDT |
| Номер I/O: | 54 | Размер запоминающего устройства программы: | 128KB (128K x 8) |
Характер продукции
Обломок Ic Mcu 16bit 128kb Fram 64lqfp Ic транзистора MSP430FR5962IPMR
Микроконтроллер IC шестнадцатиразрядное 16MHz 128KB MSP430 CPUXV2 MSP430™ FRAM (128K x 8) FRAM 64-LQFP (10x10)
Спецификации MSP430FR5962IPMR
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемаы (ICs) |
| Врезанный | |
| Микроконтроллеры | |
| Mfr | Texas Instruments |
| Серия | MSP430™ FRAM |
| Пакет | Лента & вьюрок (TR) |
| Раскроенная лента (CT) | |
| Состояние продукта | Активный |
| Процессор ядра | MSP430 CPUXV2 |
| Размер ядра | шестнадцатиразрядный |
| Скорость | 16MHz |
| Взаимодействие | ² c I, IrDA, SPI, UART/USART |
| Peripherals | Браун-вне обнаруживает/возврат, DMA, POR, PWM, WDT |
| Номер I/O | 54 |
| Размер запоминающего устройства программы | 128KB (128K x 8) |
| Тип памяти программы | FRAM |
| Размер EEPROM | - |
| Размер RAM | 8K x 8 |
| Напряжение тока - поставка (Vcc/Vdd) | 1.8V | 3.6V |
| Преобразователи данных | A/D 17x12b |
| Тип генератора | Внешний, внутренний |
| Рабочая температура | -40°C | 85°C (ЖИВОТИКИ) |
| Устанавливать тип | Поверхностный держатель |
| Пакет/случай | 64-LQFP |
| Пакет прибора поставщика | 64-LQFP (10x10) |
| Низкопробный номер продукта | MSP430FR5962 |
Особенности MSP430FR5962IPMR
• Врезанный микроконтроллер
– шестнадцатиразрядная архитектура RISC часы до 16 MHz ‑
– До 256KB ferroelectric оперативного запоминающего устройства (FRAM)
• Ультра-низк-сила пишет
• Быстро напишите на 125 ns согласно со слово (64KB в госпоже 4)
• Гибкое распределение данных и кода применения в памяти
• 1015 пишут выносливость цикла
• Радиационностойкий и немагнитный
– Широкий ряд подачи напряжения от 3,6 v вниз к
1,8 v (минимальная подача напряжения ограничена мимо
Уровни SVS, видят спецификации SVS)
• Оптимизированные режимы ультра-низк-силы
– Активный режим: 118 µA/MHz
– Положение боевой готовности с VLO (LPM3): nA 500
– Положение боевой готовности с реальним маштабом времени (RTC) (LPM3.5):
nA 350 (RTC хронометрируется кристаллом 3.7-pF)
– Выключение (LPM4.5): nA 45
• Низкоэнергический акселератор (ПАСТБИЩЕ) для обработки сигнала (MSP430FR599x единственные)
– Независимый деятельности C.P.U.
– 4KB RAM делило с C.P.U.
– Эффективный 256 пунктов сложное FFT:
До 40x более быстрого чем ядр Arm® Cortex®-M0+
• Умные цифровые peripherals
– трицатидвухразрядный множитель оборудования (MPY)
– 6 канал внутренний DMA
– RTC с функциями календаря и сигнала тревоги
– 6 шестнадцатиразрядных таймеров с до 7 захватами/сравнивают регистры каждое
– 32 - и шестнадцатиразрядный циклический чек за счет избытка (CRC)
• Высокопроизводительный аналог
– компаратор 16 каналов сетноой-аналогов
– 12 сдержанный аналого-цифровой преобразователь (ADC) отличая компаратором окна, внутренней ссылкой и образц-и-владением,
до 20 внешних каналов входного сигнала
• Многофункциональные порты вход-выхода
– Все штыри поддерживают возможность емкостн-касания без потребности для внешних компонентов
– Доступные бит, байт, и слов-мудрое (в парах)
– Кра-дискретное бодрствование от LPM на всех портах
– Programmable pullup и pulldown на всех портах
• Безопасность и шифрование кода
– 128 256 бита AES безопасностью шифрования и расшифровки сопроцессоров - или
– Произвольно-пронумерованное семя для произвольно-пронумерованных алгоритмов поколения
– Заключение IP защищает память от внешнего доступа
• Увеличенное серийное сообщение
– До 4 порта серийных связи eUSCI_A
• UART с автоматическим обнаружением бод-тарифа
• IrDA шифрует и расшифровывает
– До 4 порта серийных связи eUSCI_B
• I2C с адресовать множественн-раба
– Оборудование UART или bootloader I2C (BSL)
• Гибкая система часов
– Фиксированн-частота DCO с 10 дискретными фабрик-уравновешенными частотами
– Маломощный низкочастотный источник внутренних часов (VLO)
– кристаллы 32-kHz (LFXT)
– Высокочастотные кристаллы (HFXT)
• Средства разработки программного обеспечения и программное обеспечение (также увидеть инструменты и программное обеспечение)
– Наборы развития (набор развития MSP-EXP430FR5994 LaunchPad™ и ‑ TS430PN80B MSP доска гнезда цели)
– Программное обеспечение MSP430Ware™ для микроконтроллеров MSP430™
• Сравнение прибора суммирует доступные приборы
Применения MSP430FR5962IPMR
• Инфраструктура решетки
• Автоматизация & управление фабрики
• Строя автоматизация
• Пригодный для носки монитор фитнеса & деятельности
• Пригодная для носки электроника
Классификации экологических & экспорта MSP430FR5962IPMR
| АТРИБУТ | ОПИСАНИЕ |
| Состояние RoHS | ROHS3 уступчивое |
| Уровень чувствительности влаги (MSL) | 3 (168 часов) |
| Состояние ДОСТИГАЕМОСТИ | ДОСТИГНИТЕ без изменений |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
